本教程是向大家介紹3DSMAX演示一個硬表面模型UV展開的方法，內容有點多，但介紹地很詳細，教程實用性很強，轉發過來，希望對大家有所幫助。

具體操作步驟如下：

首先創建一個簡單的模型，這個并不是很復雜，但是它有足夠的面，不同的形狀，讓我以不同的技術為大家講解如何進行應用。 （圖01）

圖01

第一步

我們將首先成立一個檢查模式，我們可以直觀地看到材質貼圖是否產生拉伸，以及快速的解決這個問題。

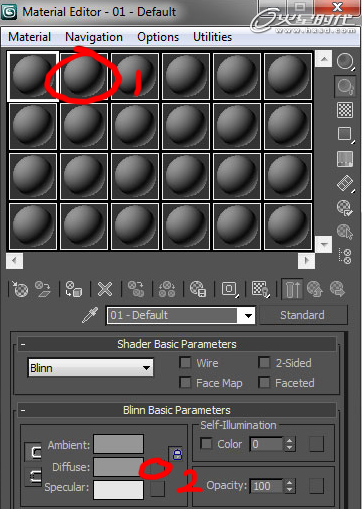

打開材料編輯器（M鍵），選擇材質球，在其中建立你的檢查模式。下一步，根據Blinn材質球的基本參數 ，你會看到Ambient、Diffuse和Specular三個屬性。點擊Diffuse后面的小方框。（圖02）

圖02

第二步

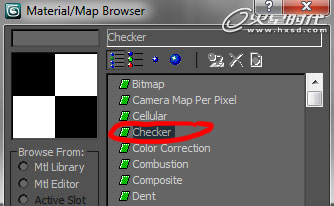

在彈出的Material/Map Browser 中選擇Checker。（圖03）

圖03

第三步

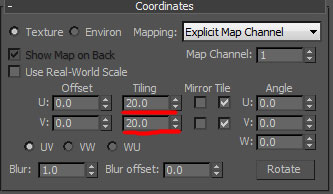

現在，該貼圖已經加載到材質球上，我們要設置平鋪，以便我們能更清楚地看到模型上一個細小的拉伸。將Tiling的U和V的值改為20或更高的值。（圖04）

圖04

第四步

將這個材質球賦予給模型。（圖05）

圖05

第五步

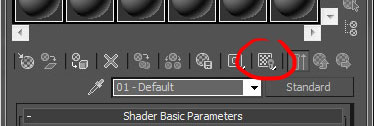

盡管我們將材質賦予給了模型，但模型顯示的還是灰色。為了使我們的觀察材質，我們需要點擊下圖的按鈕，這樣網格才會在模型上呈現。（圖06）

圖06

第六步

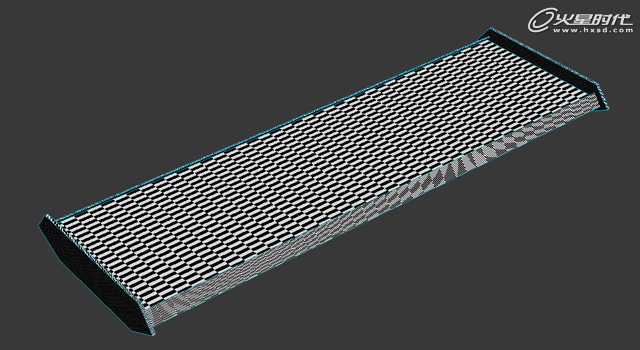

現在看下模型，有一些非常大的拉伸，現在我們要解決這個問題。（圖07）

圖07

第七步

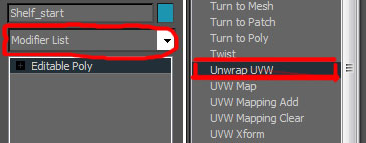

首先，我們將模型的UV進行拆分，在Modifier下拉菜單中選擇Unwrap UVW。（圖08）

圖08

第八步

點擊Parameters下的Edit按鈕，彈出Edit UVWs窗口。（圖09）

圖09

第九步

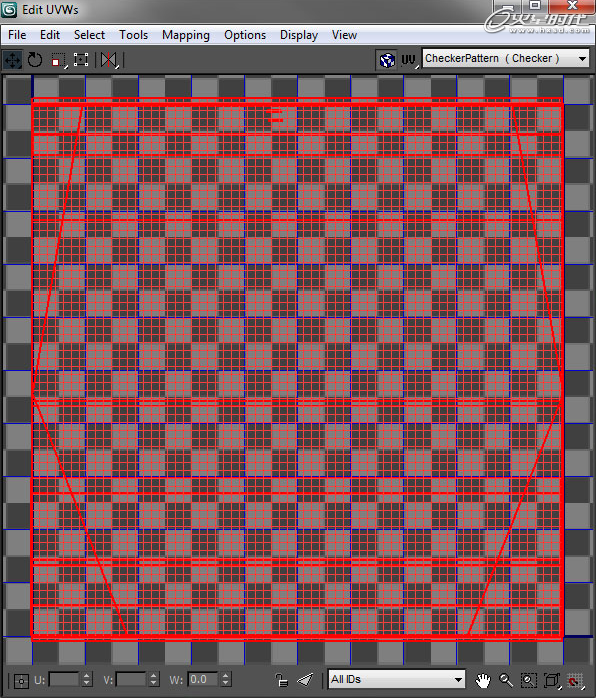

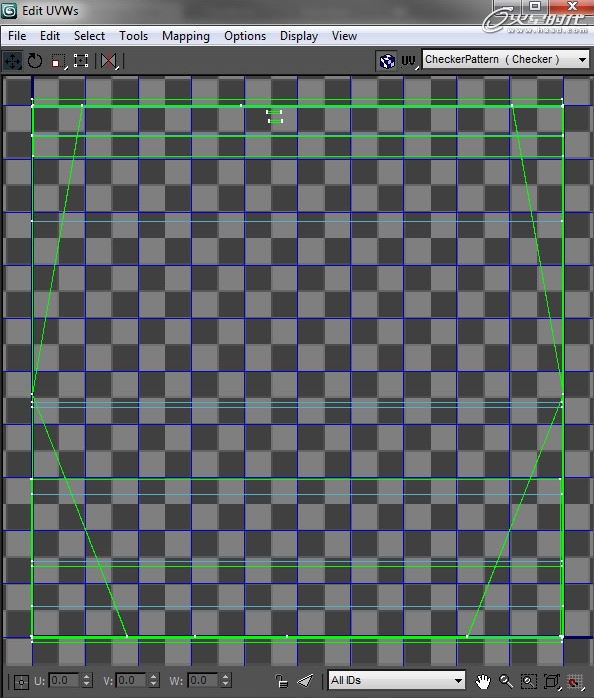

這個窗口包含所有模型的UV信息，現在的UV布局非常亂，不知道哪里是什么。

下面我就告訴你如何將這個進行整理，并且過程非常簡單。（圖10）

圖10

第十步

3ds Max軟件有一個很好的小方法，將模型的每一個面自動拉平。 打開Unwrap UVW的下拉菜單，選擇Face。（圖11）

圖11

第十一步

移動到Edit UVWs窗口，Ctrl + A選擇所有。（圖12）

圖12

第十二步

下一步選擇Mapping > Flatten Mapping…（圖13）

圖13

第十三步

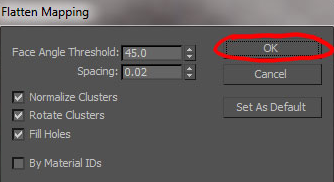

彈出Flatten Mapping窗口，在這個窗口中你可以看到幾個屬性，而我一般使用默認設置，點擊確定 。（圖14）

圖14

第十四步

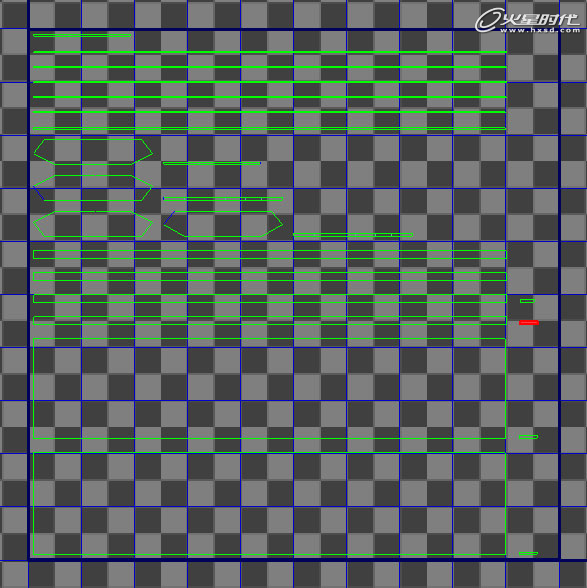

現在你可以看到UV布局，已經非常平整，并且你可以辨認模型的具體區域。這仍然不是十全十美，我們需要安排UV可以節省使用空間。（圖15）

圖15
