本教程是向大家介紹3DSMAX結合Photoshop及UDK引擎制作戰爭游戲場景，內容有點多，但制作過程介紹很詳細，作者思路也很清晰。其中3ds Max用于模型制作；Photoshop用于繪制貼圖；UDK引擎用拼合場景。教程實用性很強，轉發過來，希望對大家有所幫助！

教程從初始設定、制作模型、UV貼圖，導入游戲引擎，加入迷霧等物理效果。而制作這個關卡使用到的軟件有UDK引擎、Photoshop和3ds Max。制作步驟如下：

一、制作設定

關卡故事背景

我們事先擬好了一個任務，然后按任務進行關卡規劃，參考了電影《HELLBOY》：“我們在清晨進行突襲任務，目標是這座城鎮的德軍指揮所。美軍得到消息，在這座鎮里正進行著一項能威脅人類歷史發展的危險實驗。德軍在此處，展開著對‘跨越時間’的秘密研究，打算制造出時間機器，并用此去改寫歷史。最近在這個區域已經發生許多奇異的事件，據說跟這個實驗有關。應該是快完成的跡象，所以我們G連必須在它們完成之前，搗毀這個實驗室。興許還會遇到來自其他時空的奇怪生物，這些未知”。

整體場景規劃及參考圖片

“Hold on a second! 情報員剛把德軍指揮部的分析圖給了我，那就來看看到底有些什么。”這張圖片似一張衛星圖片，不能提供我們此范圍內建筑的所需具體細節，因此我們開始一些偵察任務，找來一系列輔助的圖片，來標出每種建筑物的功能和武器配備。依照參考圖，把它們分為：德軍指揮所、居所、車庫、教堂、醫務室、小賣部及餐廳、虎士坦克、防空炮。（圖01）

圖01

下面是整體氛圍參考圖片。（圖02）

圖02

二、模型與貼圖制作

制作關卡基礎模型

首先，我們按照現實中物體比例，對每個模型進行基礎模型的尺寸定位。一般一層高度為3米,有特殊底座的房子第一層略高于3米。還有煙囪、門、窗的高度均已現實中的為基準,做到匹配為佳。對每個模型進行規范單位，定出關卡基礎模型圖。我們每個人就利用規范過的基礎尺寸模型制作中模。這樣可以避免每個物件出現大小的差異，對最后拼合在一起時是相當有幫助的。

商店前后對比（圖03）

圖03

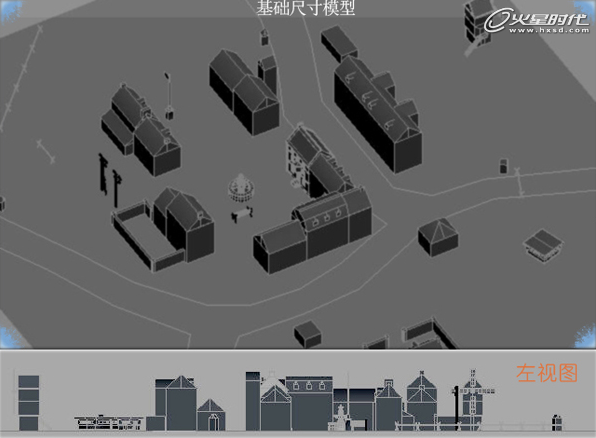

關卡基礎模型在3ds Max中的截圖（圖04）

圖04

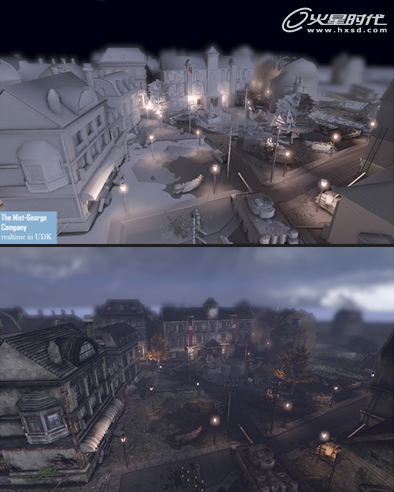

最后拼合在一起的場景（圖05）

圖05

制作模型：中模和高模

根據場景分析，我們7個人分配好各自的分配任務后，便進入模型制作階段。我們之前還沒有作次世代建筑的經驗，這可說是新嘗試。我們定了三天，完成每棟建筑的中模和高模。對于高模，通過分析各自建筑，找盡可能有直接相聯系的參考圖，加細節來表現建筑的特點。

由參考圖分出的七種類別 (六棟建筑和一個機械體)，各由七個人來完成，而預計每人制作完成的時間為1個月。對于每個建筑和機械面數的限制：居所、車庫、教堂、醫務室為5000面。其中主建筑德軍指揮所，使分為室外與室內部分，面數限制為40000面。而虎士坦克、小賣部及餐廳的面數限制均為20000面。

對中模和高模的要求，是要把各自建筑獨有的細節特點建造出來。舉例：商店的櫥窗、教堂的大門、,以及指揮所的層間護邊。這些的作用在于，可以在貼上法線貼圖的低模上用較少的面數來體現出它們的細節。

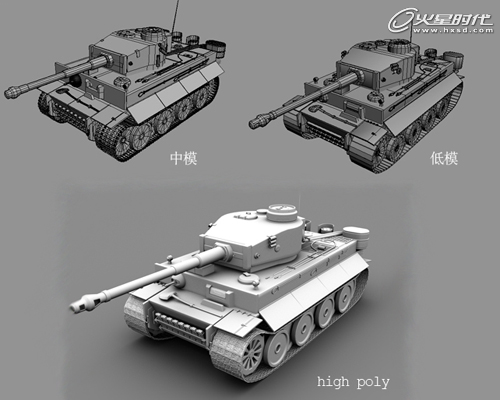

由于制作的模型較多，我們這里僅示意其中虎士坦克的制作模型作為舉例：（圖06）

圖06

低模與UV

低模需要簡練些，起不到結構變化的部分，就要剔出。用最少的面，表現出最好的效果。分UV時，要合理共用，并要考慮接縫的問題。將接縫放于不顯眼的地方，如放于邊緣處，或可用其他物件遮蓋住的地方。為避免重復，可以用改變模型或UV的方式來產生變化。

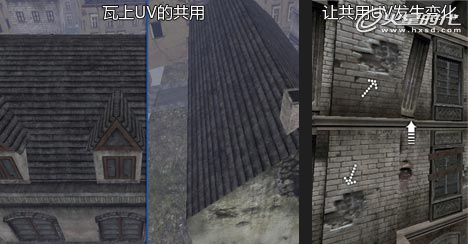

另外，在團隊合作中也可以和別人分享UV來，將省出很多時間。例如，建筑上的瓦可以和別人合用。（圖07）

圖07

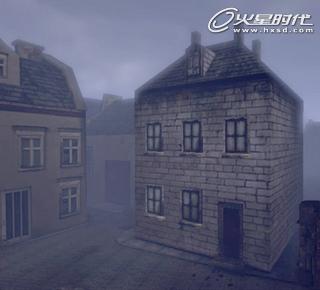

每棟建筑到后期，可以利用各自的墻面，瓦，窗，門，臺階等元素拼接出新的建筑。（圖08）

圖08

Photoshop貼圖部分

貼圖繪制階段是團隊合作的最關鍵時刻。這部分是會延長到最后的，需要花時間去調整及修正。在大體上統一，不能出現大的出入,就好像如果你看到了干凈和破舊的建筑在一起，這是無法接受的。所以我們在這一階段好好的花時間去統一思想，讓大伙知道什么樣貼圖走向才是關卡需要。

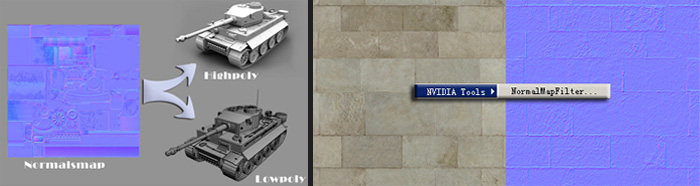

制作次世代游戲與普通游戲的在三維美術制作上一個區別是：有無法線貼圖，法線貼圖能顯示更多的細節。所以這一部分我們重點講講制作法線的兩種方法：

1、高模烘低模。制作高模，是為能用其烘出的Normalsmap，在低模Lowpoly上表現出細節。用虎式坦克來舉例，他的法線貼圖是在3DS Max下，用低模包裹住高模，烘培出的。

2、利用Photoshop里的Normalmap filter插件轉換出法線凹凸貼圖的。

這兩種方法互有利弊，對于一些破碎的墻面，如果制作出高模，很費時費力。但如果用Photoshop的Normalmap filter插件，就可以很容易做到。而當遇到一些曲線面時，高模烘出的Normalmap會很自然，特別在于對光滑組的體現上，Photoshop的Normalmap filter插件就很難辦到，所以此時應該制作出高模來。我們可以在實際制作中根據需求來決定用哪種方法。（圖09）

圖09

三、UDK引擎部分

搭建關卡

第1步：場景搭建

當所有建筑和機械及小物件都完成時，就需要把各元素拼合到地圖上了。

3ds Max下的擺放是進引擎擺放時很好的參考，因為3ds Max中可以修改模型，但在UDK中是不能改動模型的。因此，我們先在3ds Max下按照規劃圖先編輯出地形，再放好各個建筑與物件，接著一個個分別導出為ASE，再導入到UDK。

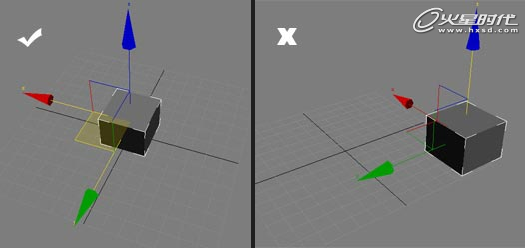

在3ds Max中最好讓每個物件的坐標都歸于坐標中心，方便于UDK的導入。（圖10）

圖10

第2步：地形制作

我在3ds Max里制作出來路面模型，并在一個地面模型上，設置不同的ID，賦予不同的材質球，這樣就能夠在一個地面模型上使用多個四方連續的貼圖，從而營造出不同的草地、泥地和沙地效果。

可利用ZBrush刷出有自然起伏的地面。在3ds Max里面其實也可以編輯地面的起伏效果，但是沒有ZBrush快。（圖11）

圖11
