教大家做一款簡單地凹凸造型門板，3d做家裝效果圖的時候經常能用到。

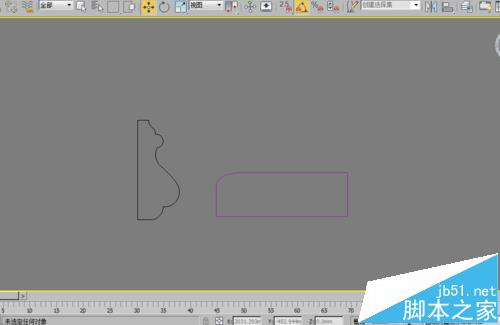

1、本例中的凹凸造型門主要用線條和倒角剖面的命令來完成，樣條線可以由自己來做，或者從cad導入，或者是有現成的樣條線直接挑適合的。本例中一共用到兩條樣條線 。

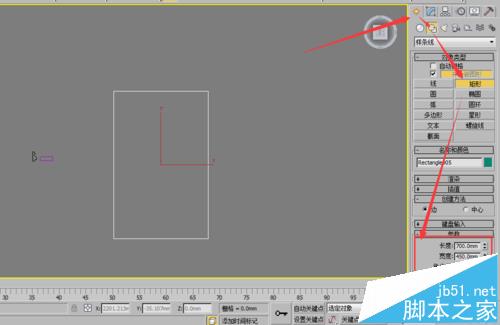

2、自己習慣從中間部分開始做，點創建命令-圖形-矩形，畫一個700*400的矩形.

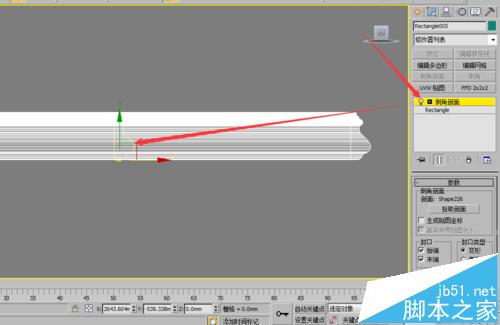

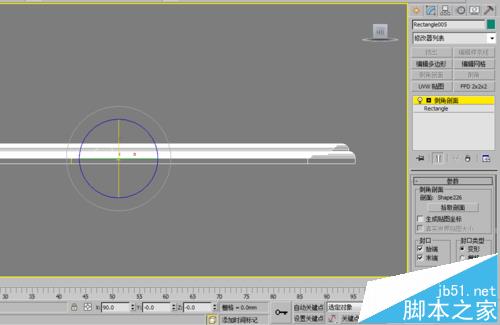

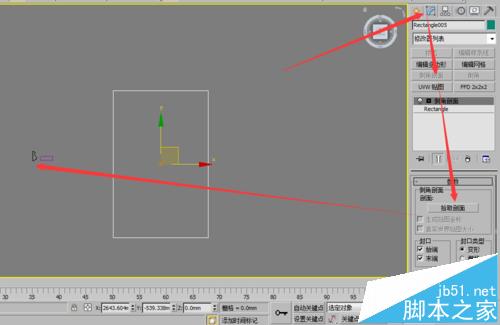

3、點擊修改面板-倒角剖面-拾取剖面，完成以后，圖形并不是我們需要的形狀，所以需要激活倒角剖面命令，旋轉樣條線至需要的位置，完成以后如圖。

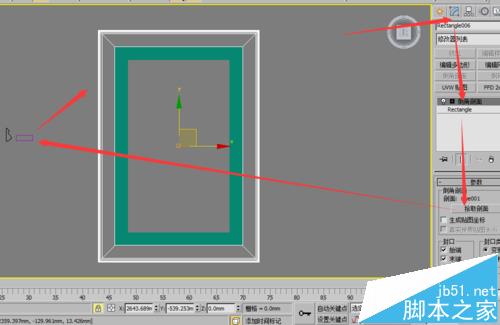

4、繼續點創建命令-圖形-矩形，再畫一個700*400的矩形，來做邊框.這次圖形正好使我們需要的形狀。白色物體為第二次做的邊框，綠色物體為第一次做的線條。把邊框的最上端與線條的最下端并齊，

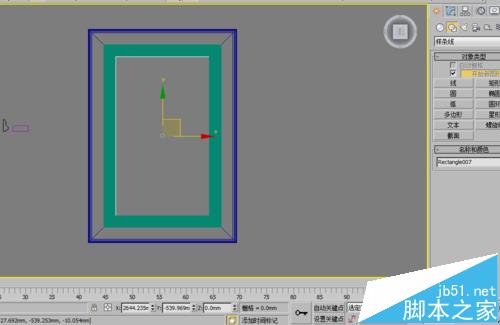

5、開始做門芯，門芯用倒角命令即可完成。轉換成頂視圖，在第一次做好的線條里面拉出一個矩形。

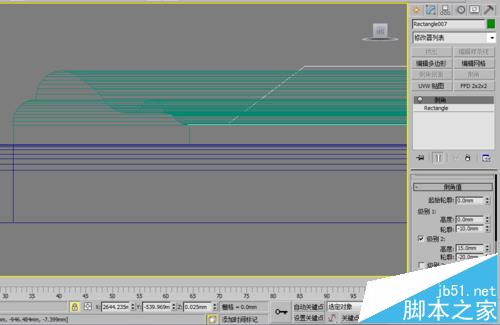

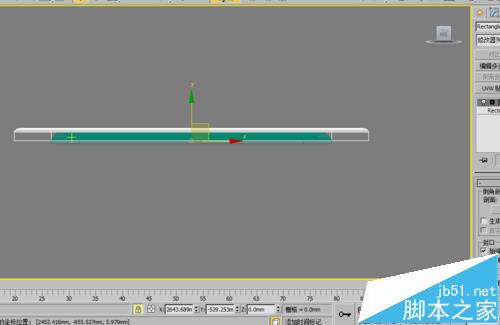

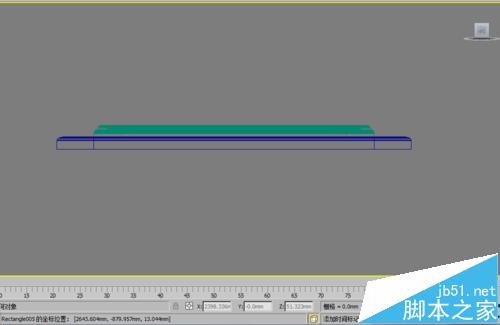

6、點擊倒角命令，如圖設置參數，然后把門芯拖到合適的位置即可

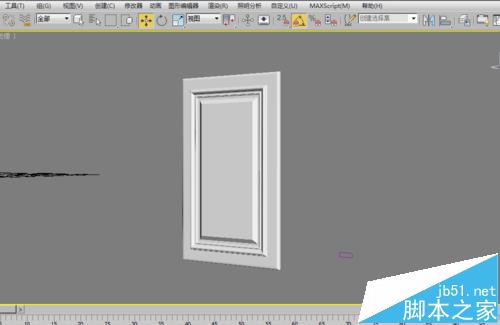

7、完成圖
