在網上看了許多在UG NX軟件中利用螺旋線再投影到錐面上來創建錐形螺紋，其實不用那么麻煩，UG NX這方面的功能是非常全面的，這里講解一下如何簡單創建錐形螺紋。

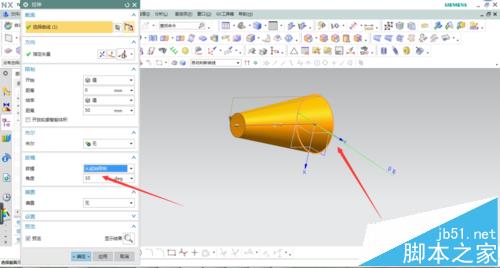

1、首先繪制一個圓錐體，可以拉伸拔模，也可以直接使用圓錐體命令生成，都是非常方便的。如果不知道上下圓的直徑，可以先測量一下。

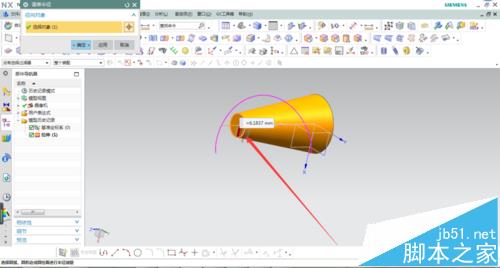

2、選擇插入曲線/螺旋線，選擇直徑大小為線性，輸入起始直徑為下面圓直徑，終止直徑為上面圓直徑。螺距為5，圈數為10.

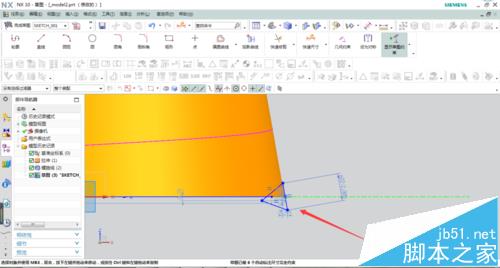

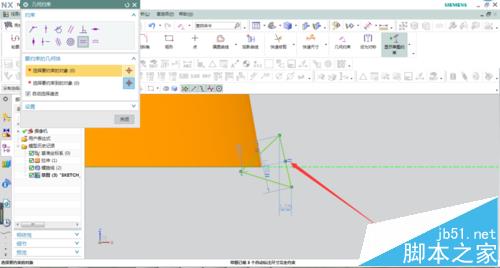

3、在螺旋線端點處繪制一個三角形截面，保持與錐面平行，如圖所示。

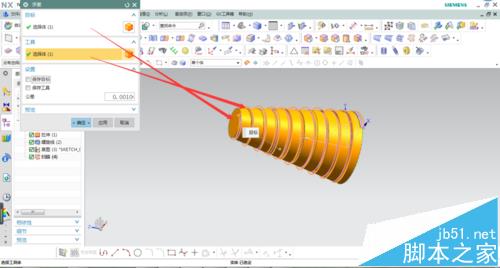

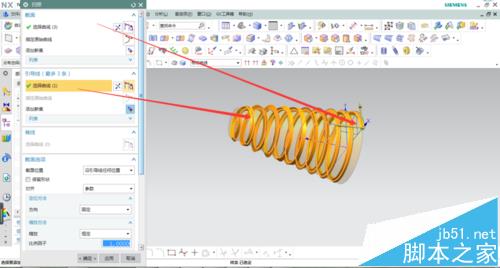

4、選擇掃掠命令，選取草圖為截面，螺旋線為引導線生成三角螺旋實體特征。選擇求差命令，生成錐形螺紋。

注意事項：

注意螺旋線的參數設置，直徑起始和終止變化，螺距和圈數相乘等于高度。
