改經驗為大家分享一篇UG怎么數控型腔銑的教程。

1、首先雙擊或者右鍵打開我們的UG軟件，該經驗以UG10.0為例分享教程，其他版本的UG軟件均可以使用該教程。然后選擇打開文件。

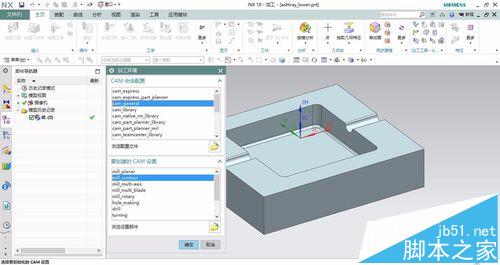

2、點擊加工，我們要對這一個零件進行型腔銑，所以在CAM會話配置中，選擇mill contour，進入加工環境。

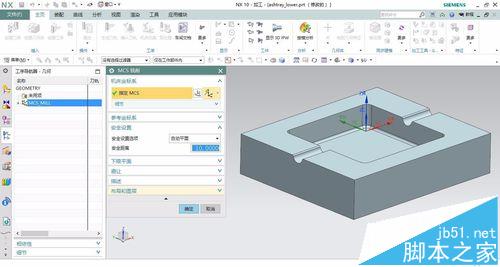

3、調整到幾何視圖，雙擊msc-mill，設置坐標，坐標默認，即為零件的上表面中心位置，設置安全距離為10，然后點擊確定。

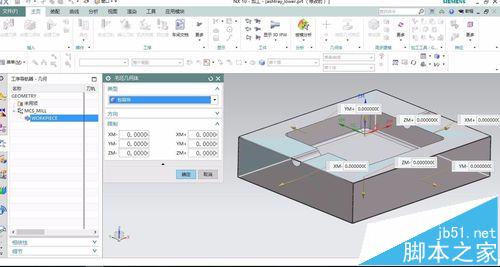

4、雙擊mcs-mill下的workplace，然后彈出的工件對話框，點擊工件，選取部件幾何體，選取為整個零部件，點擊確定后，再點擊毛坯幾何體，選擇包容塊，然后點擊確定。

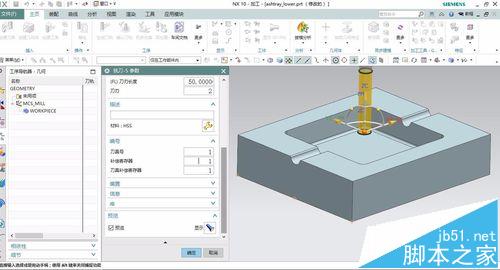

5、創建刀具，刀具子類型為mill，名稱為D10，點擊確定，然后修改刀具的直徑為10，在編號的區域的三行輸入框中輸入1，完成刀具的創建。

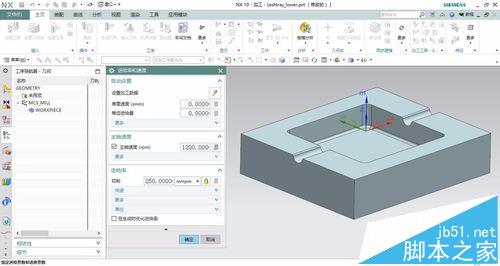

6、創建工序，如下圖所示，選取程序、刀具、幾何體，為我們上步驟所創建的類型，方法為粗加工，完成后點擊確定。然后繼續設置每刀的深度為1，再設置主軸轉速和進給率。然后點擊生成。

7、最后我們來看看動畫模擬加工，如下圖所示。
