有時候我們需要將UG NX9.0中的模型出具工程圖并轉換成CAD格式dwg，UG NX9.0中有多種功能實現，下面介紹各個功能的操作。

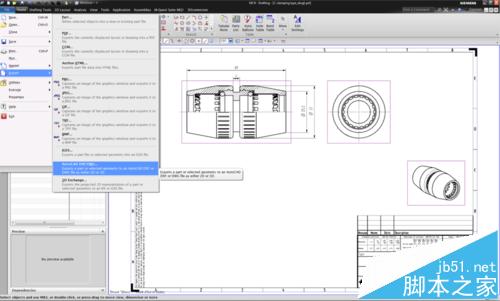

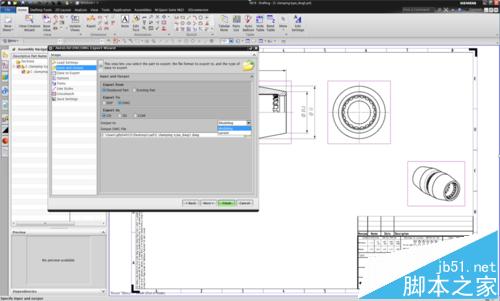

1、點擊文件菜單中的Export→AutoCAD DXF/DWG...，彈出CAD格式轉換窗口。在該窗口中，我們可以看到，轉換的CAD格式有DXF和DWG兩種，轉換類型有2D、3D、CGM三種，下面進行詳細介紹。

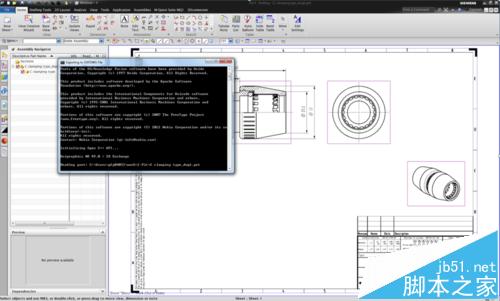

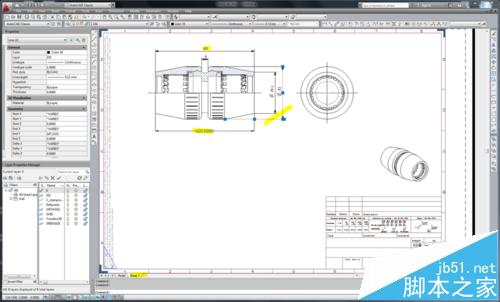

2、2D轉換類型中，又分model和layout兩種，先介紹model。選中后點擊finish，進行轉換，這個過程中會有腳本運行，等腳本運行完畢，則轉換完畢。用AutoCAD打開，可以發現，此種類型轉換，是將UG工程圖圖面信息轉換到AutoCAD的model界面中，UG的圖框在其中顯示為單線條，已經不再是圖框了。對視圖進行標注，可以發現標注的尺寸不跟UG視圖比例匹配。

本例中的主視圖為2：1比例，則轉換后的CAD視圖會根據這個比例放大2倍，所以標注的尺寸為實際尺寸2倍。

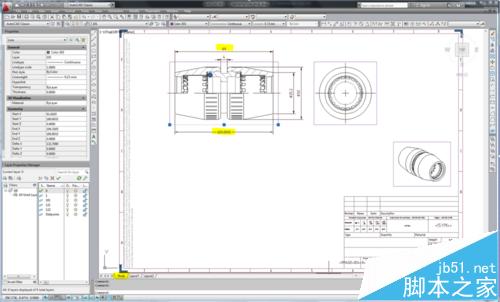

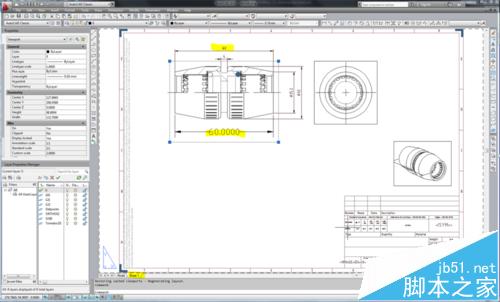

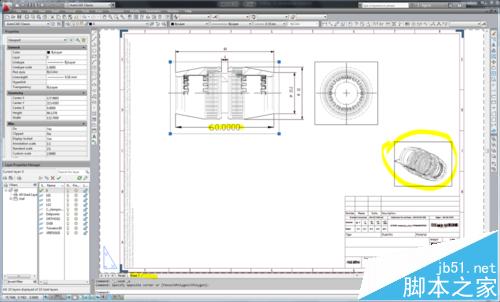

3、選擇2D轉換類型中的layout，轉換完畢后打開，可以發現，此類型轉換是將UG中工程圖和模型綁定轉換，即工程圖轉換到CAD的layout中，CAD的model界面中則轉換了主視圖和建模環境下的軸側視圖，如圖所示。UG的視圖圖框完全轉換成CAD視圖圖框，對視圖進行標注，可以發現視圖比例與UG中的保持一致，都為實際尺寸。

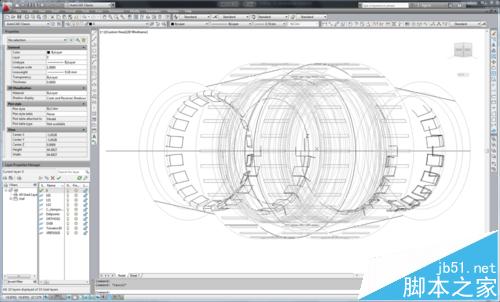

4、選擇3D轉換類型，轉換完畢后打開，可以發現，此類型轉換與上面的2D轉換類型的layout輸出差不多，但是它還將UG中隱藏線轉換過來了，在CAD的model中，轉換了UG建模環境下的軸側視圖，如圖所示。UG的視圖圖框完全轉換成CAD視圖圖框，對視圖進行標注，可以發現視圖比例與UG中的保持一致，都為實際尺寸。

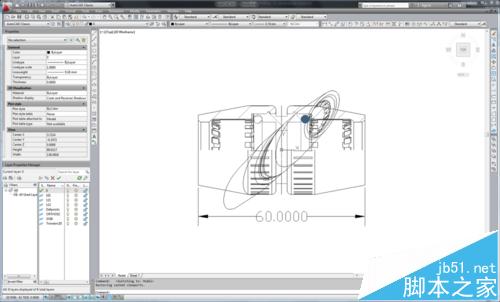

5、選擇CGM轉換類型，轉換完畢后打開，可以發現，此類型轉換將UG工程圖的信息轉換過來顯示在layout界面，并且都以線條表示，如UG中標注的尺寸，在CAD中被打散炸開了。UG中的視圖圖框在CAD中消失了。

對視圖進行標注，可以發現標注的尺寸不跟UG視圖比例匹配。

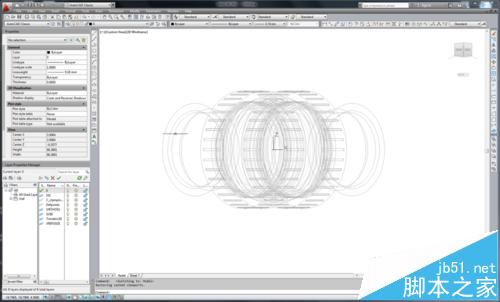

本例中的主視圖為2：1比例，則轉換后的CAD視圖會根據這個比例放大2倍，所以標注的尺寸為實際尺寸2倍。在CAD的model界面中，將UG模型的線大部分轉換過來了。

注意事項：

一般來說，我們常用2D轉換類型中的layout輸出來轉換CAD格式，既能保證視圖圖框的轉換，又能保證視圖比例。
