該經驗委屈大家分享一篇UG如何將裝配圖繪制成爆炸圖的教程。

1、首先，雙擊或者右鍵打開UG，該經驗為UG10.0為例，其他版本的UG都可以使用該教程。

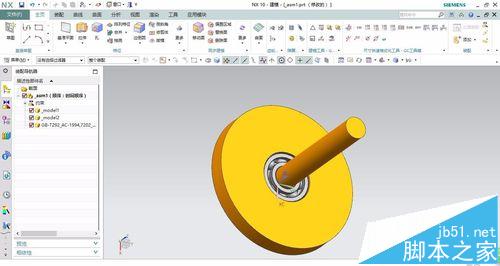

2、打開我們的裝配圖，裝配圖在上一篇經驗  UG如何組裝零件并繪制裝配圖  已有提及到繪制的教程。

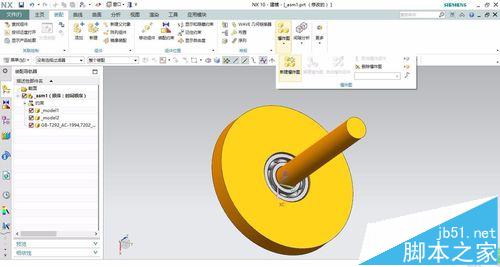

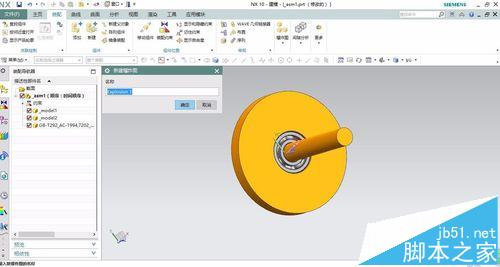

3、點開菜單欄中的裝配，依次點擊爆炸圖--新建爆炸圖（如果找不到爆炸圖，可使用命令搜索的方式，輸入爆炸圖，即可調用爆炸圖的命令）。名稱默認就好，可以不需要修改。

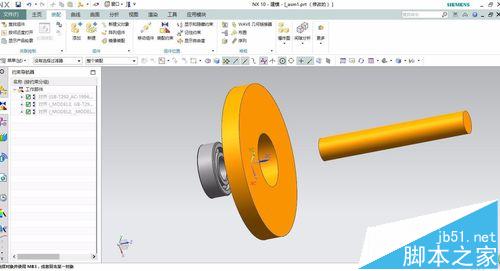

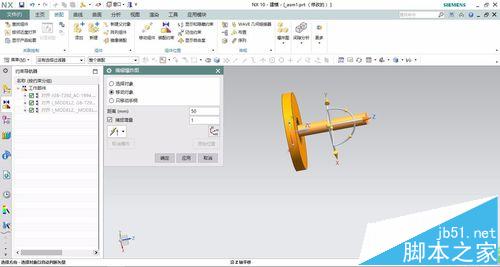

4、裝配--爆炸圖---編輯爆炸圖，選中圓軸，接著移動組件，選擇方向軸線，輸入移動的距離。對軸承也是使用同樣的方法完成，即可完成對爆炸圖的繪制。

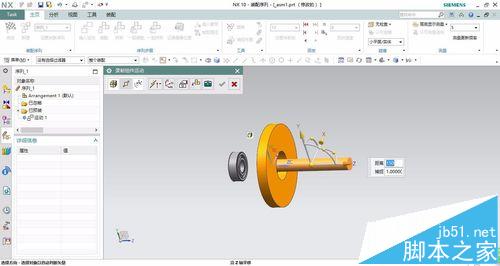

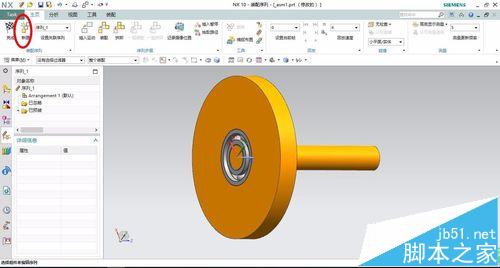

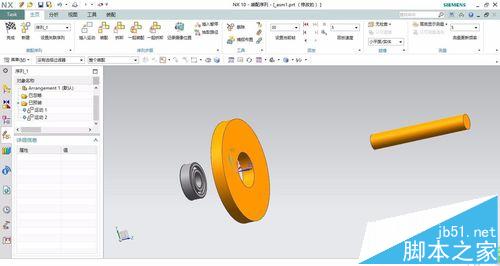

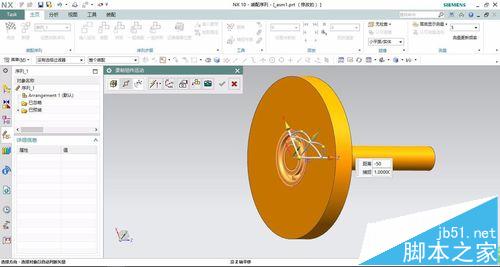

5、完成了爆炸圖，繪制動畫前，把約束刪除，點擊序列（在裝配中找序列，可通過命令搜索尋找），然后再點擊新建，接著點擊插入運動，選擇組件，并且選擇方向距離，移動組件。

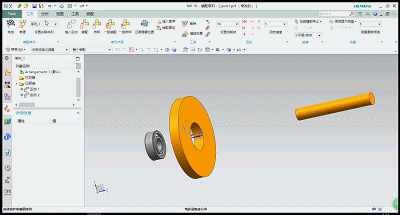

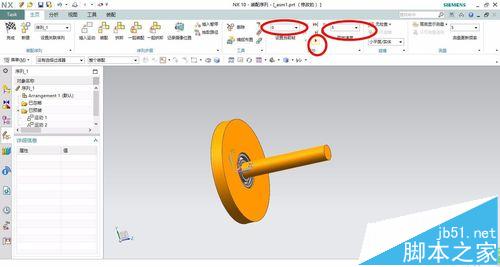

6、最后，設置回放速度，比如5，然后點擊播放的按鈕，完成動畫的制動。

7、如果要保存動畫，這里有其中的一種方法，比如使用UG自帶的錄像功能，進行屏幕的錄像，導出成AVI的格式，或者再通過軟件來變成gif圖。
