ug立體模型，想要轉換成工程圖，用普通的三視圖沒辦法用來標注尺寸。今天我們就來看看UG特殊視圖的使用方法。

方法一：

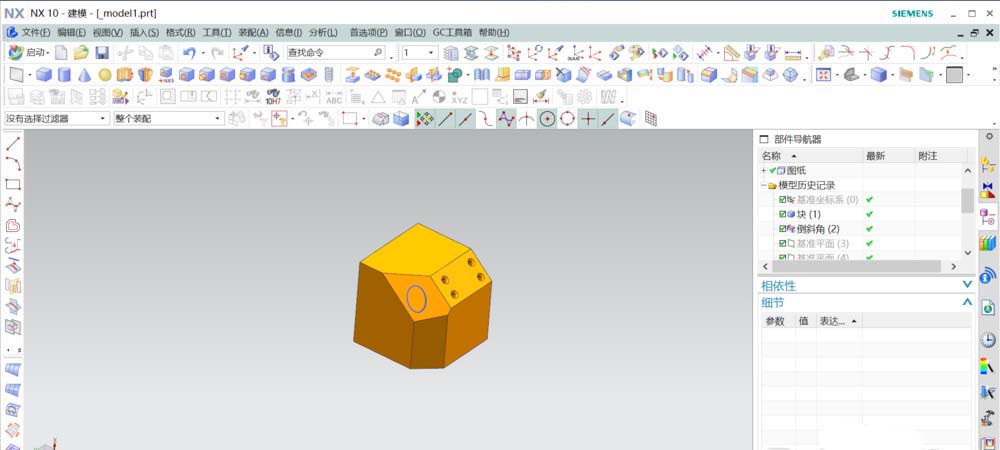

1、這里隨便建了個模型作為例子。

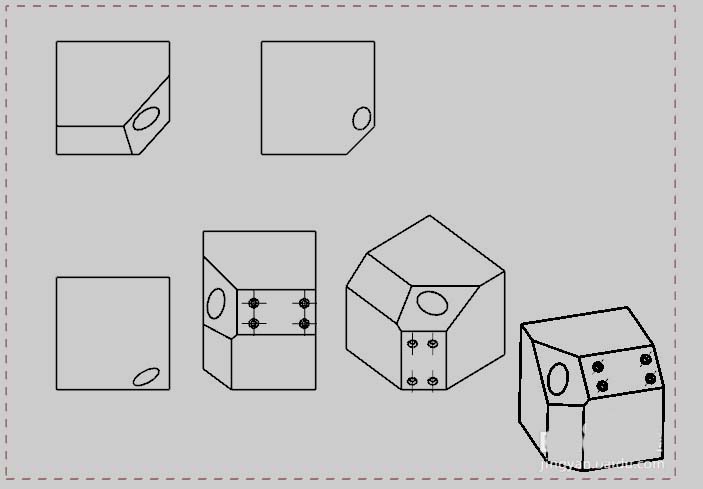

2、如圖所標，想要將箭頭所示面設為平面好標注尺寸，用普通的三視圖是沒有辦法標注的。

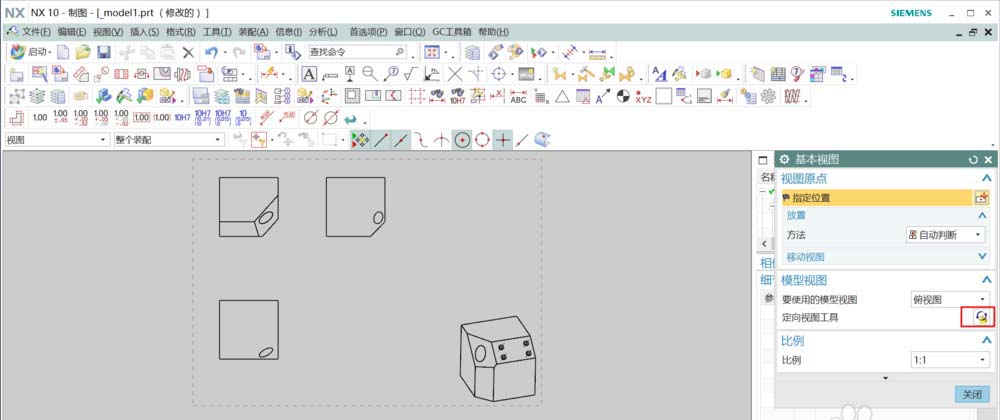

3、點創建基本視圖，打開定向視圖工具。

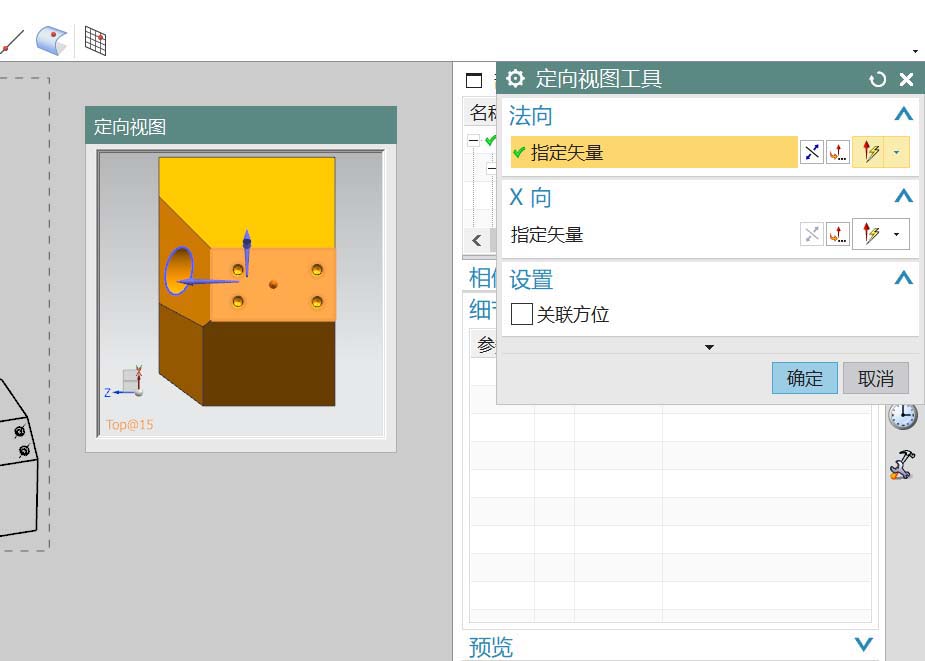

4、打開定向視圖工具后，讓法向矢量為自動判斷，鼠標點選要定向的面；可以按中鍵擺好模型的方向，按F8擺正模型。即可得所要視圖。

方法二：

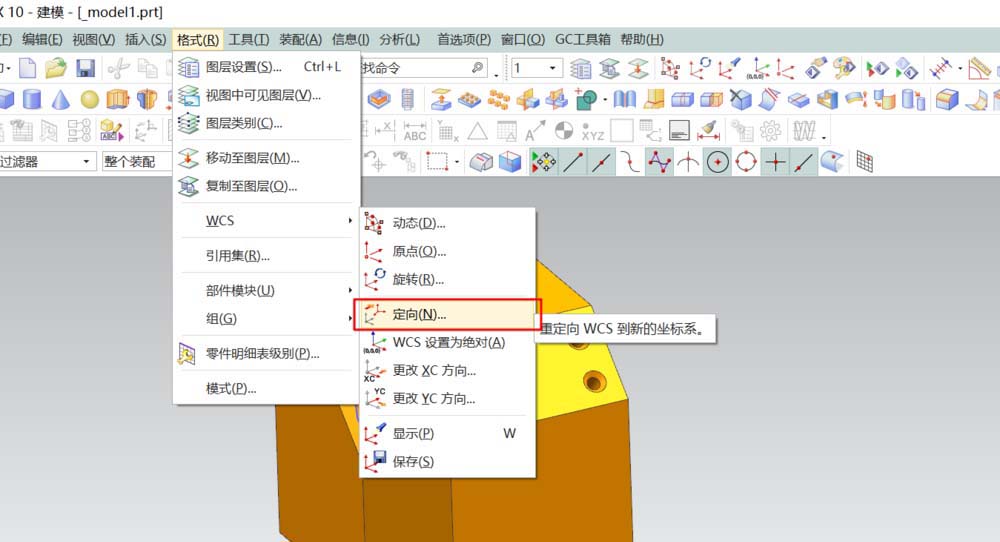

1、用WCS定位坐標來新建特殊視圖。選格式--WCS--定向，選用三點定向。
