ug中想要制作一支鉛筆模型，該怎么繪制呢？下面我們就來看看詳細的教程。

1、首先新建一個空白文檔

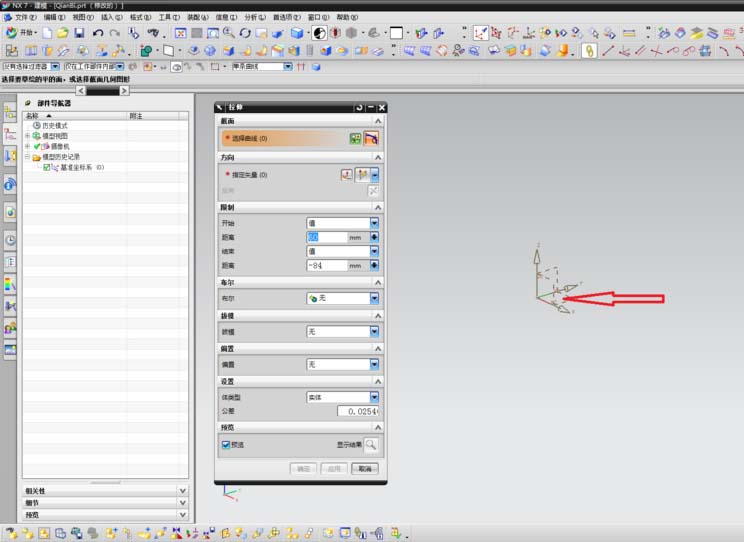

2、單擊拉伸命令，彈出拉伸對話框，選擇xy平面為基準面

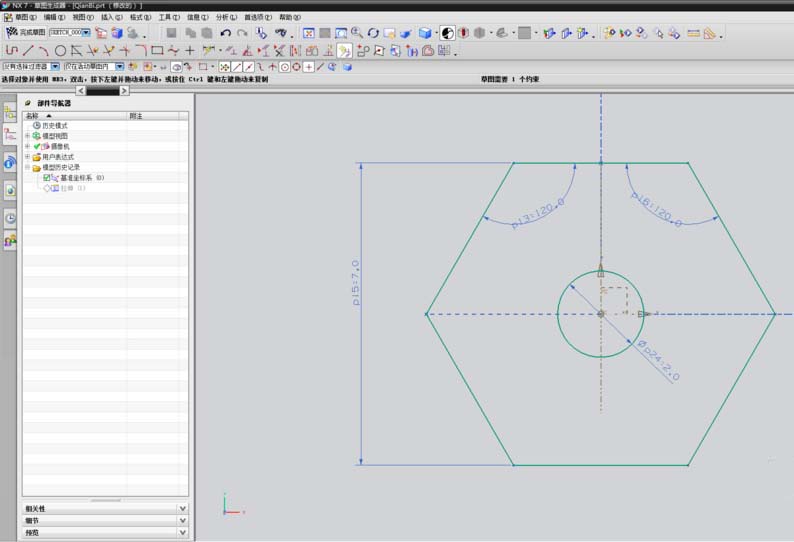

3、進入草圖，繪制多邊形，約束各邊等長和兩個內角的角度為120度，完成草圖

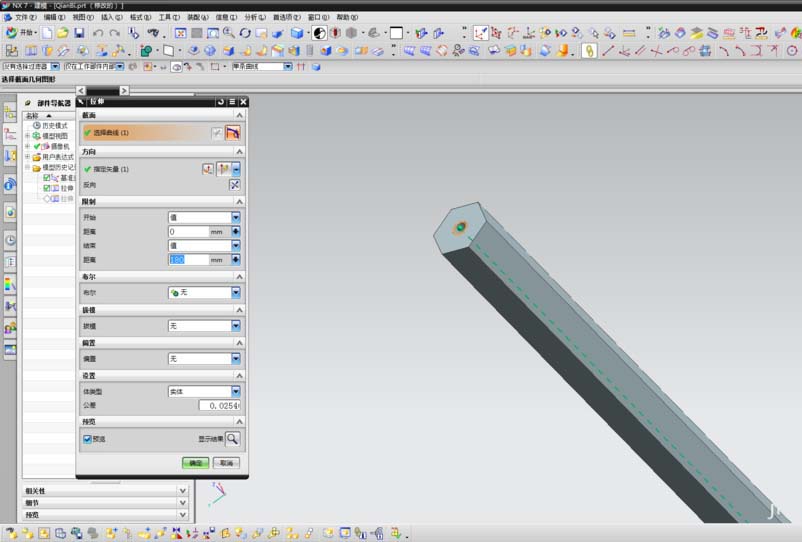

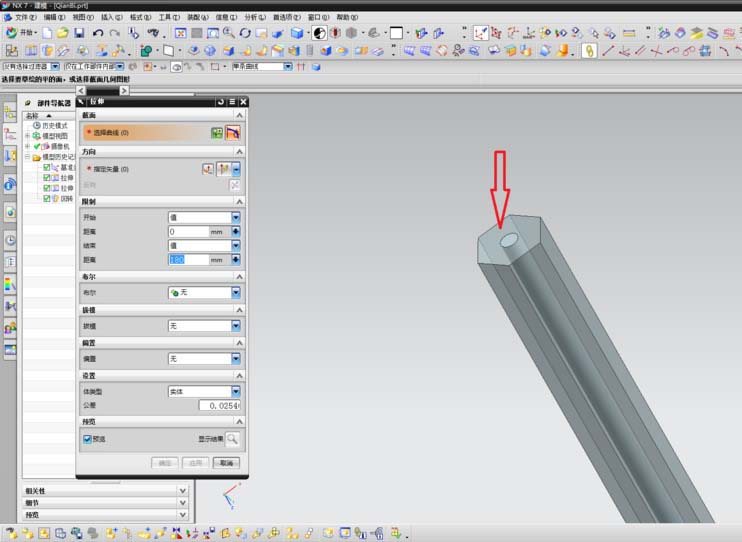

4、繪制筆芯部分，點擊拉伸命令，選中圓形邊緣，拉伸對話框中輸入參數值180，完成拉伸。

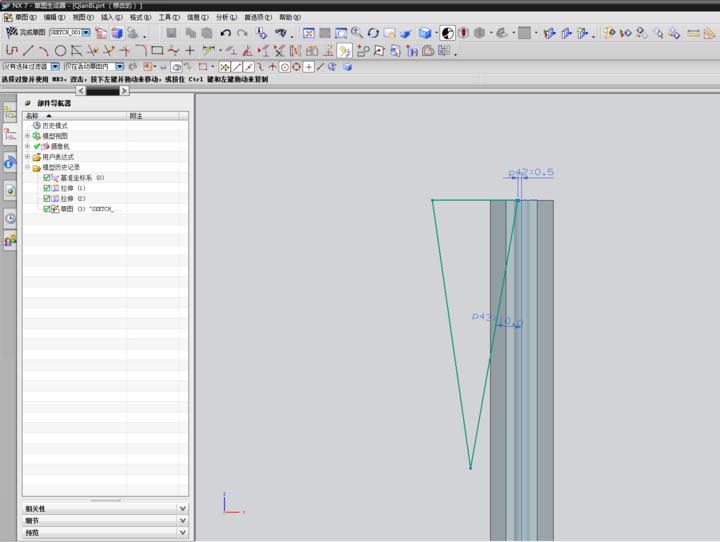

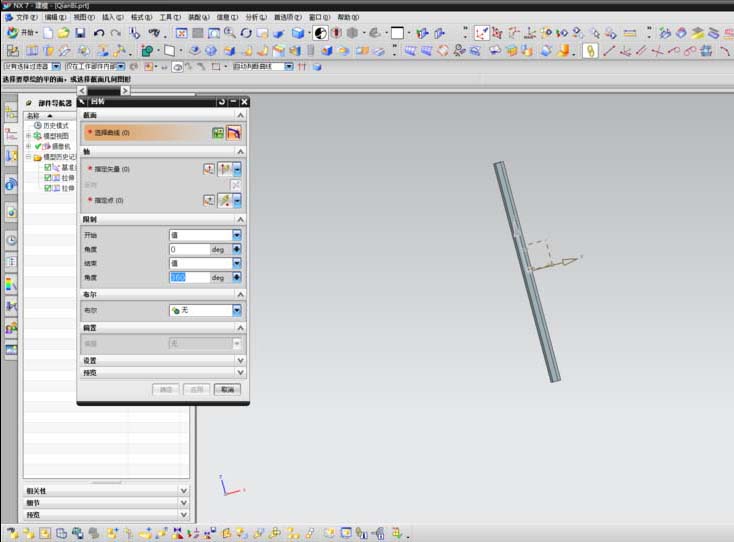

5、新建回轉命令，單擊XZ平面為基準面。進入草圖，完成草圖，指定Z軸為選裝軸，布爾運算為求差，然后單擊鉛筆主體，完成操作。

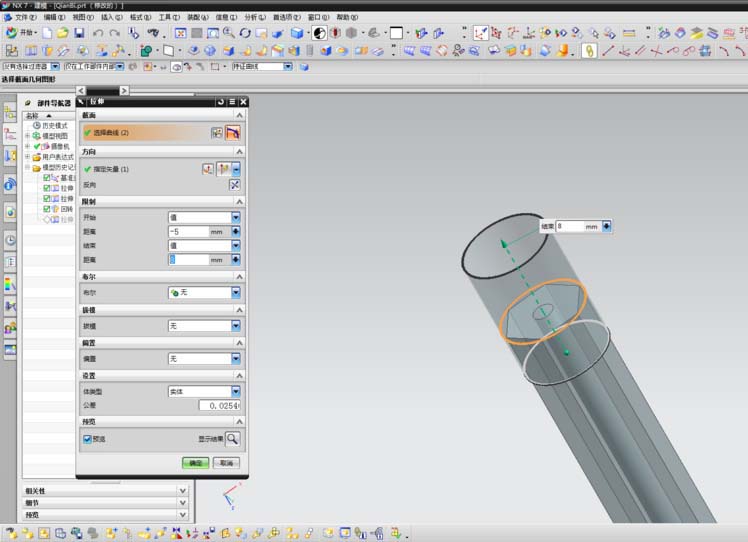

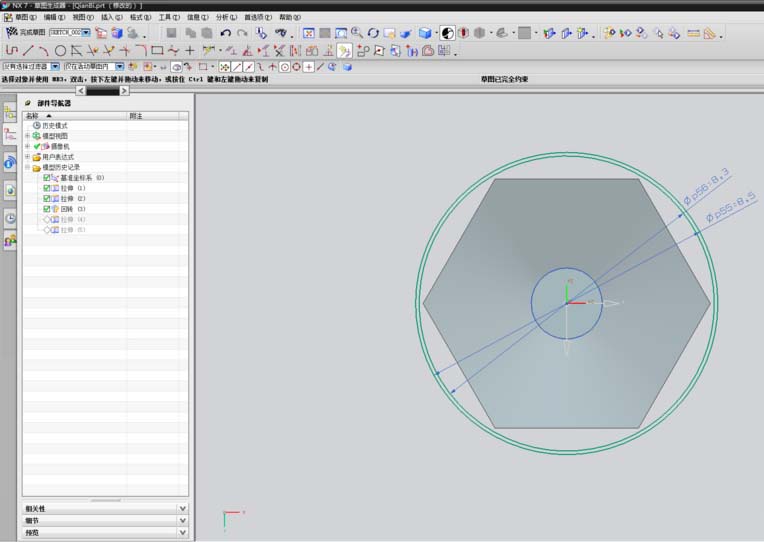

6、單擊拉伸命令，選擇鉛筆主體后端面為基準面，進入草圖，繪制同心圓，完成草圖，輸入拉伸參數，完成拉伸操作。

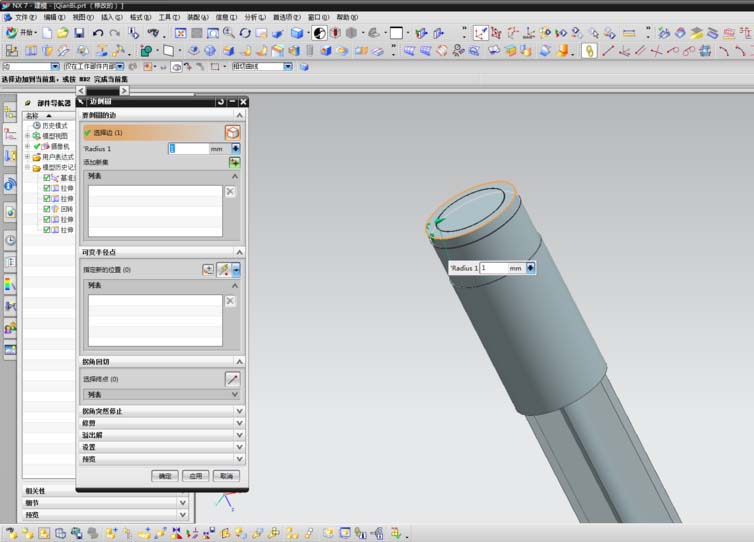

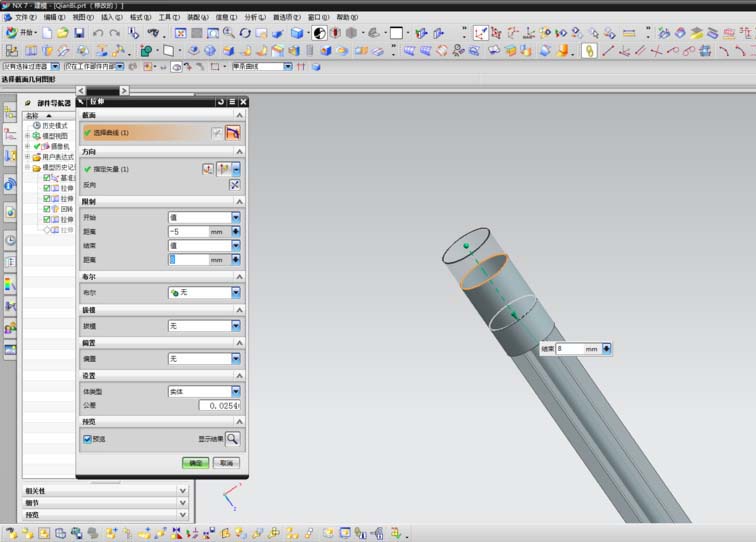

7、單擊拉伸命令，選擇套圈邊沿，輸入參數值完成拉伸，單擊邊倒圓命令，選擇圓柱邊沿，輸入參數值完成倒圓。

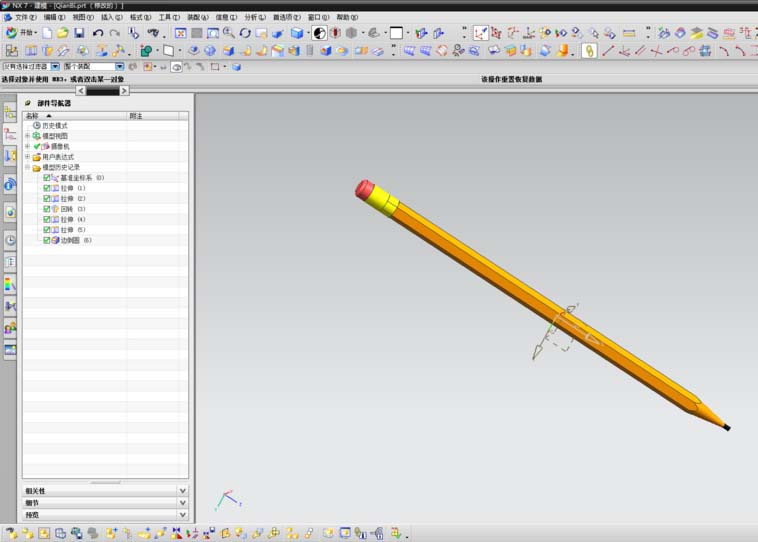

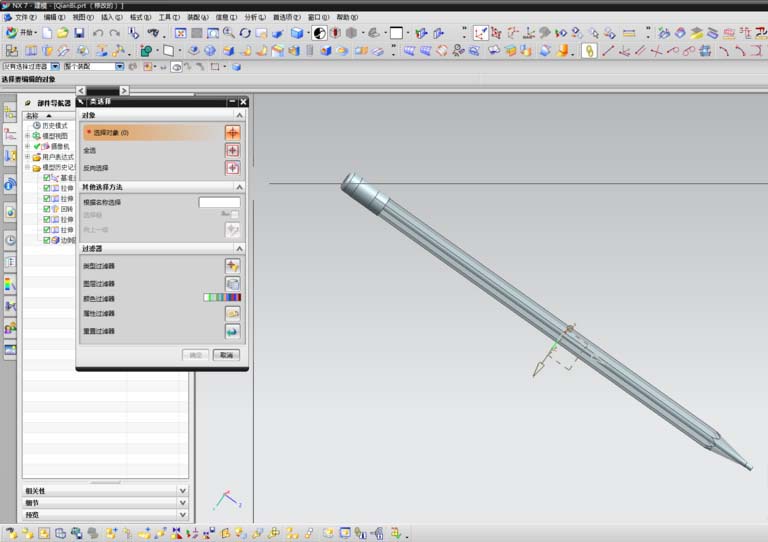

8、按ctrl+j建打開對象編輯對話框，編輯各個部位的顏色。自此一支鉛筆模型就制作好了。

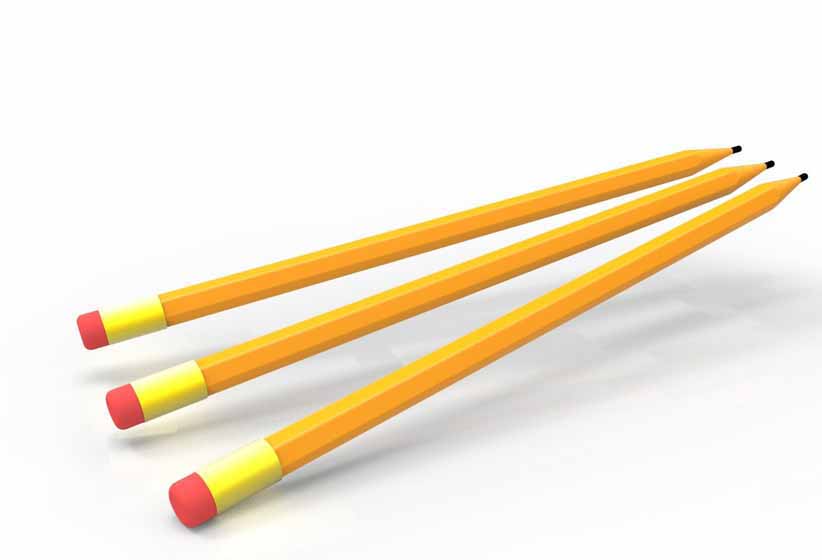

9、附上渲染圖片

以上就是ug設計鉛筆模型的教程，很簡單吧，希望大家喜歡，請繼續關注武林網。
