制作PCB元件庫是電子電路設計中的比較重要的一環,掌握了這個的話,基本上畫電路也就掌握了一半,所以一定要認真的去學習。

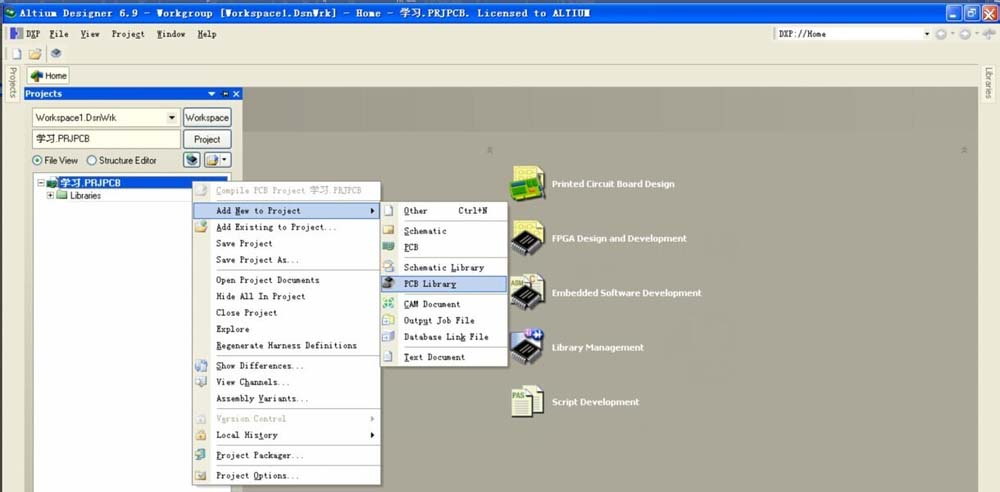

1、首先我們在工程文件夾中新建一個PCB Library。

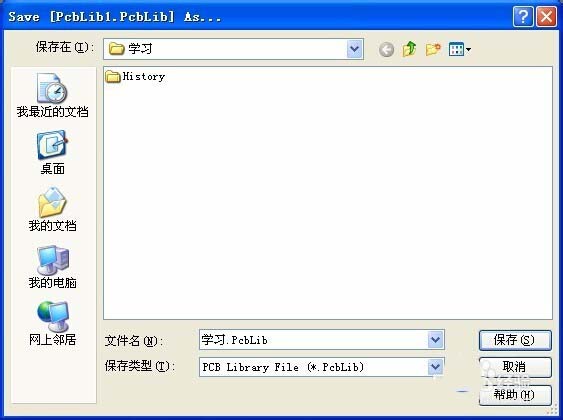

2、點擊工具欄中的“保存”按鈕，左上角第二排的第三個按鈕，或者快捷鍵Ctrl+S，彈出對話框，選擇保存路徑（盡量和保存的工程文件夾放到一個文件夾里），修改文件名，然后點擊保存。

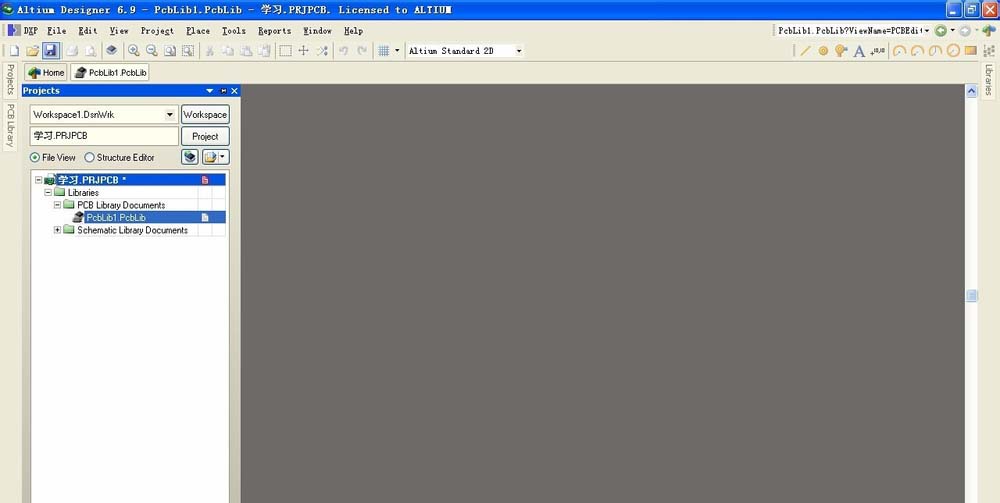

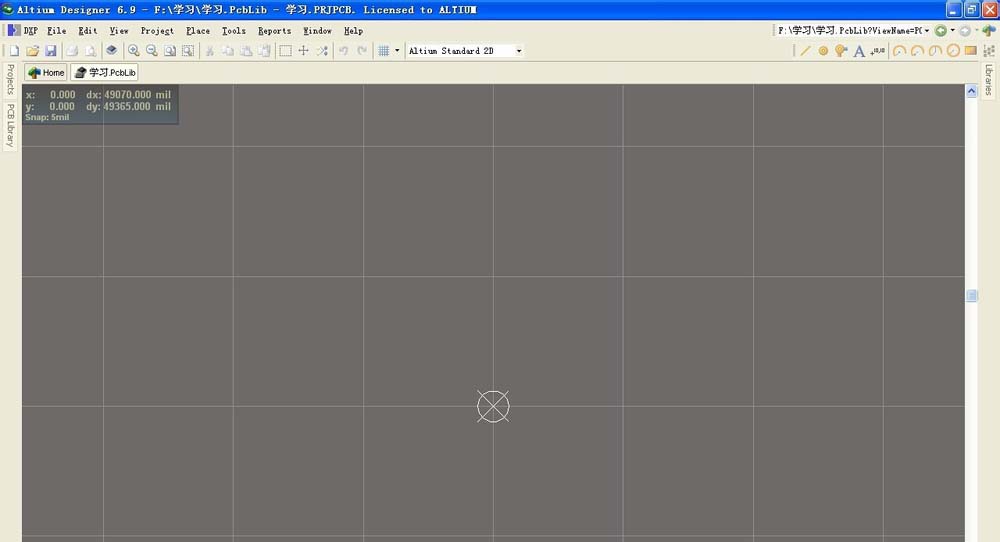

3、點擊左上角上的PCB Library，回到PCB編輯頁面，按Ctrl+End回到坐標原點位置，（這里的快捷鍵和原理圖元件庫的快捷鍵不一樣）。

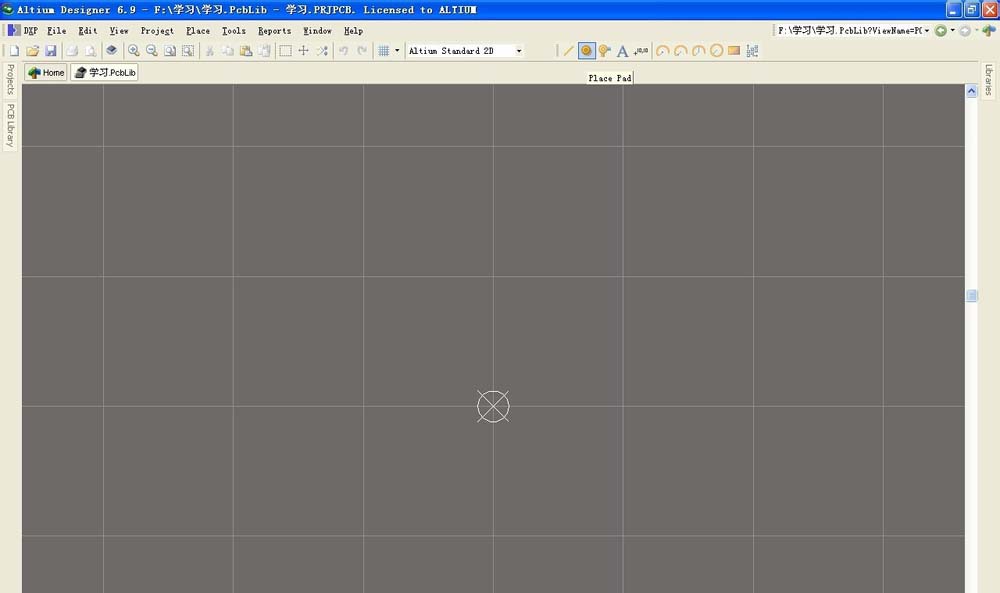

4、現在我們還是跟上次畫原理圖庫一樣畫一個簡單的PCB元件庫吧，我們畫一個0805的封裝，首先我們先放置焊盤，在工具欄的右側有一個Place Pad，單擊它。

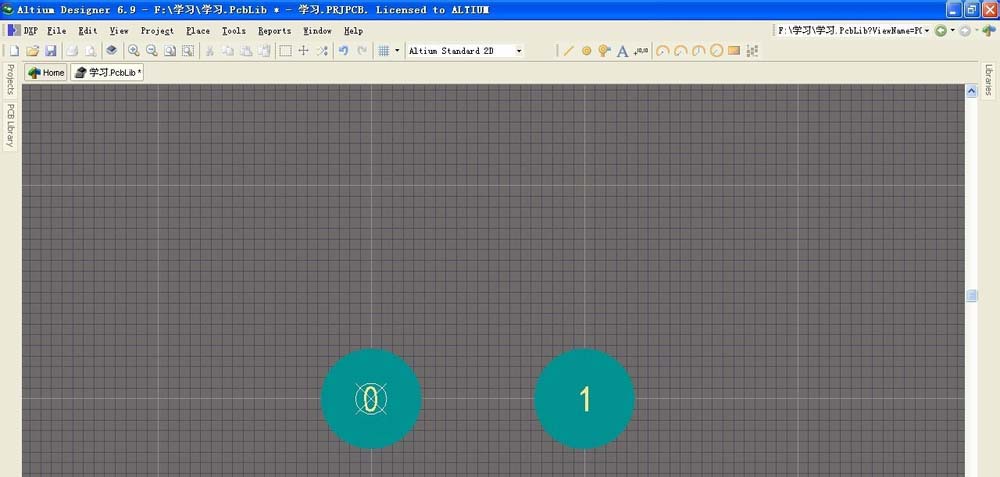

5、然后我們放置2個焊盤，然后我們要知道0805的意思是長度為：80MIL，寬度為50MIL的一個元件大小，焊盤的大小我們可以根據資料得知，我們這里的焊盤大小設置成X=30MIL，Y=40MIL。

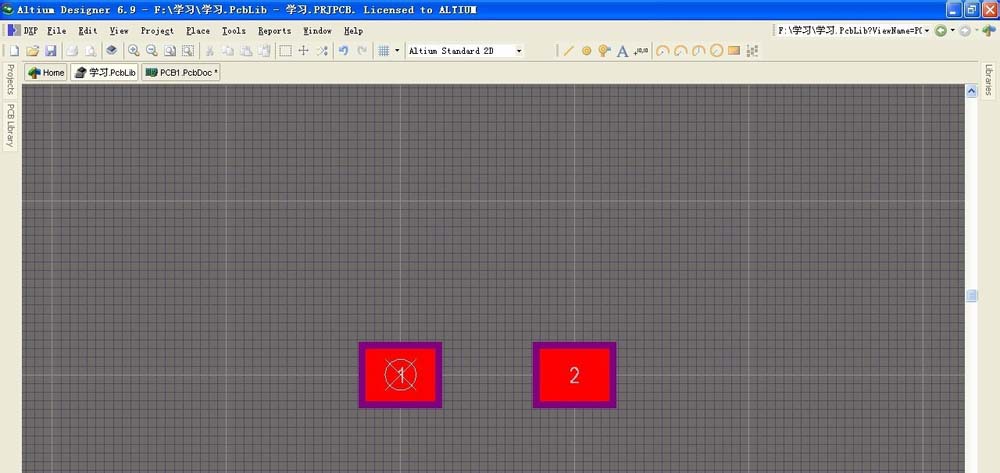

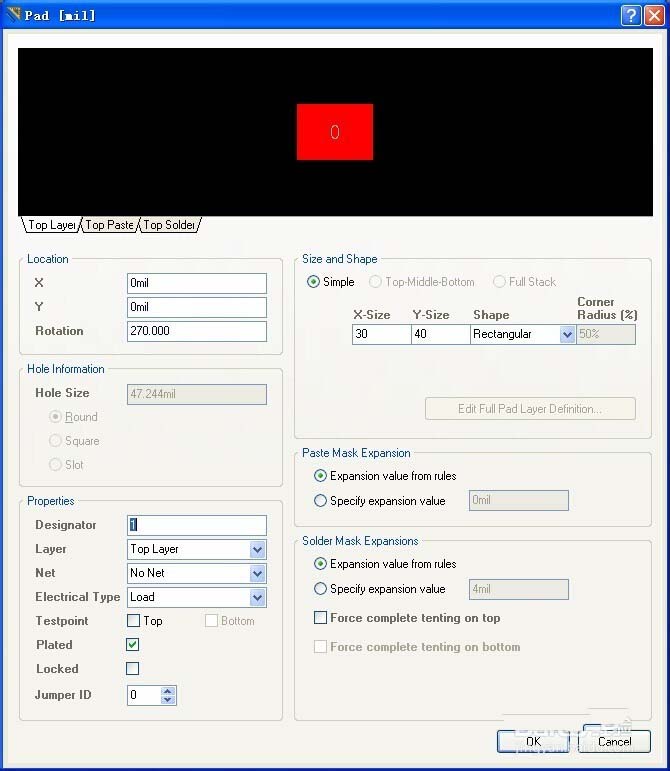

6、左鍵雙擊已經放置的焊盤，按下圖來進行更改，Designator：1，Layer：Top Layer，X-Size：30，Y-Size：40，其它默認點擊OK，這里要注意標號改成1是因為引腳一定要和原理圖庫的電阻引腳相對應，原理圖之前我們做過是1腳與2腳，所以這里也必須改成1腳與2腳，因為0805封裝我們這里是貼片，所以不需要鉆孔，焊盤放在頂層就可以了，另一個引腳也按同樣的方法改成引腳2。
