工程圖是指三維零件的二維加工圖,每一款零件從設計到實物,都是一線作業人員根據二維圖紙中的尺寸來加工出三維零件實物的;本經驗將為你講解工程圖的設計步驟。

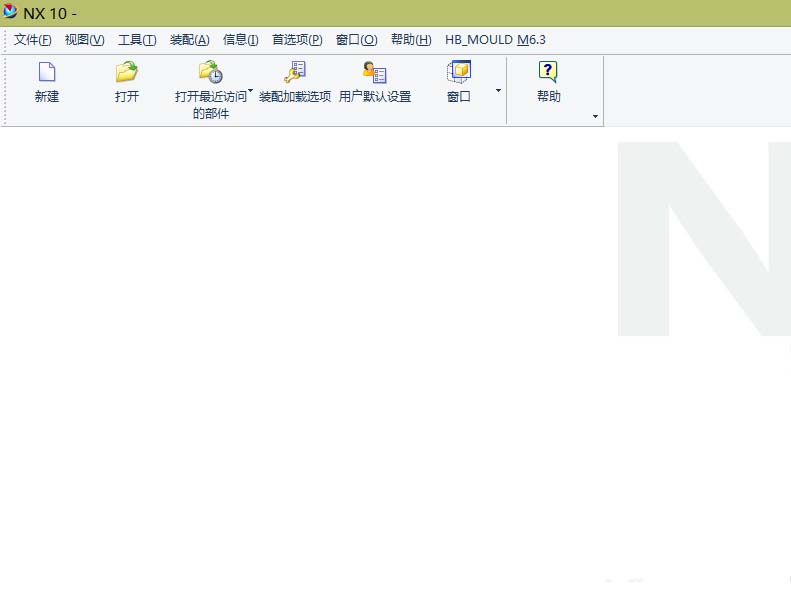

1、軟件啟動后,其是空白的,此時需要打開一個要出工程圖的圖檔;

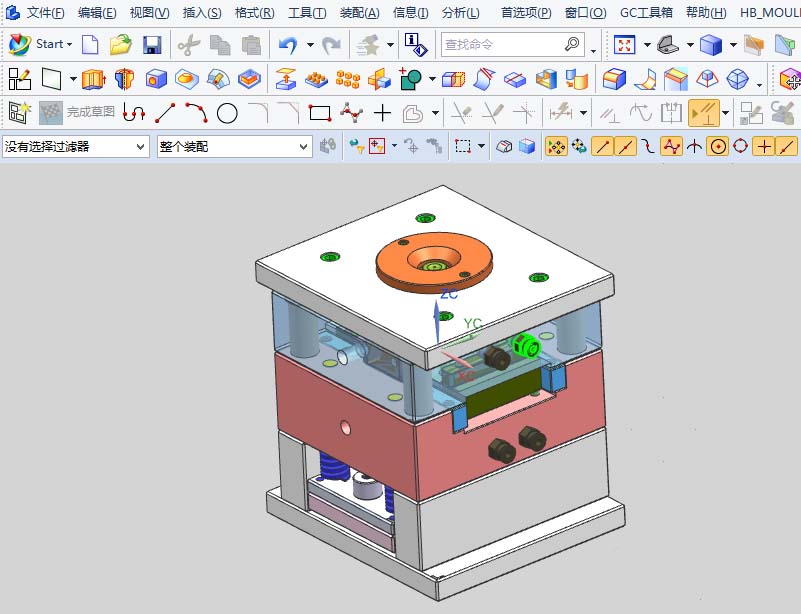

2、下圖是我打開的一套設計好的模具三維;

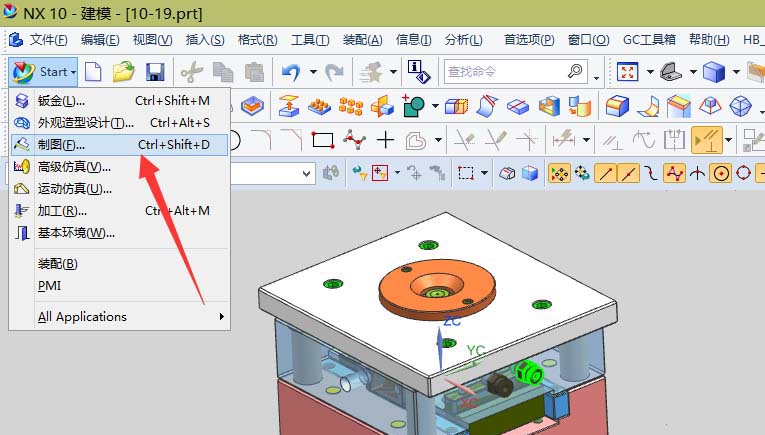

3、點起始,找到制圖功能;(當然也可以使用組合鍵ctrl+shift+d進入到制圖模式下)

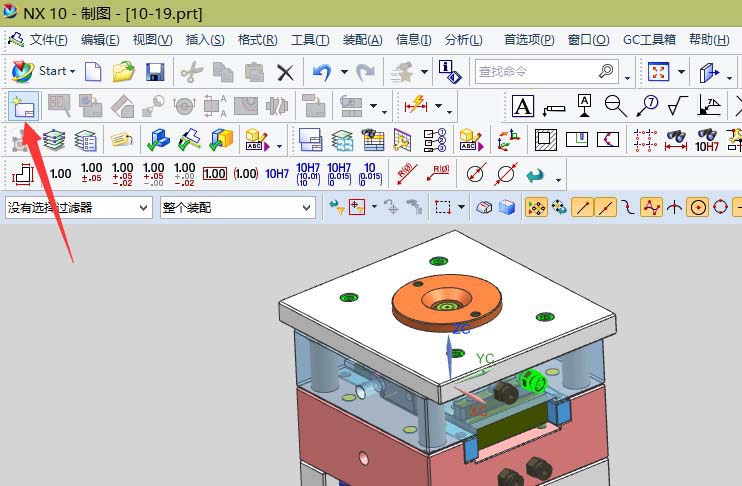

4、新建一個圖紙頁;

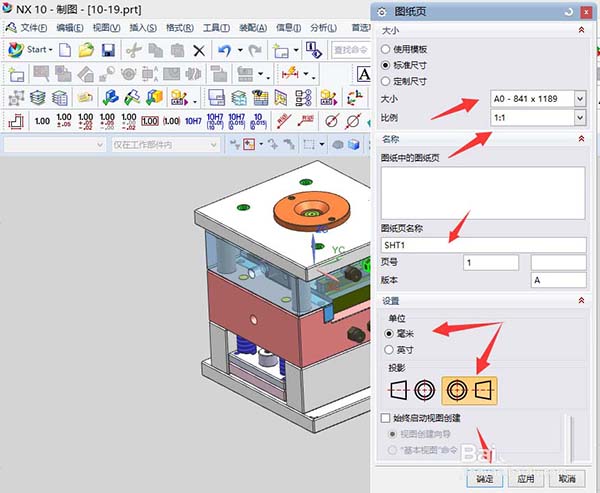

5、在彈出的新建對話框中,按下圖箭頭指示進行設置即可;(只需要選擇,其它都按默認即可)

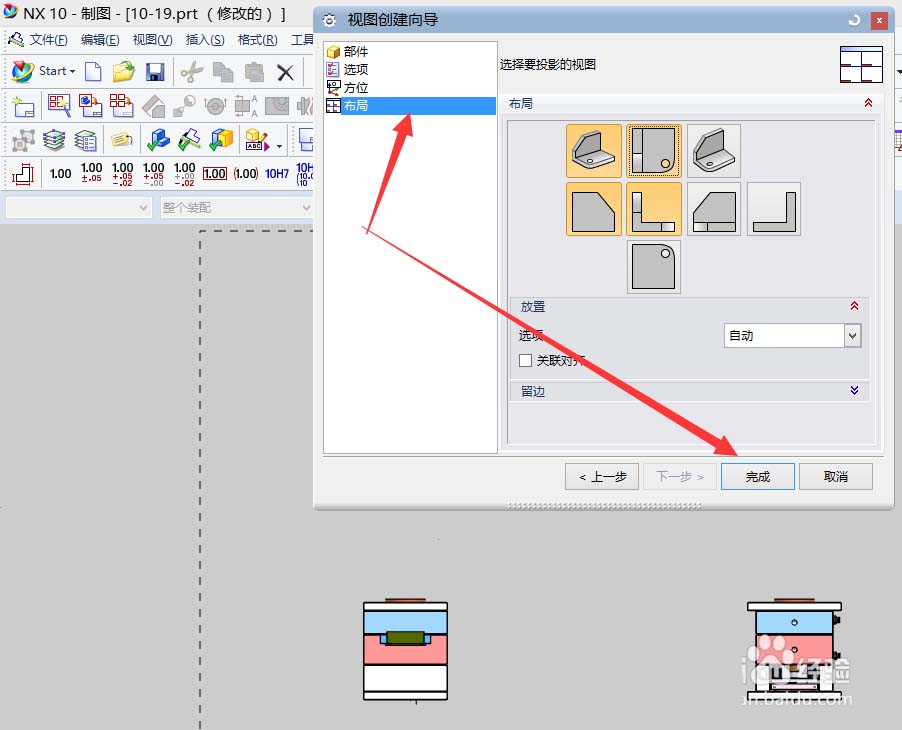

6、啟動視圖中的自動創建功能,在布局中選擇需要?jiǎng)?chuàng)建的方位;

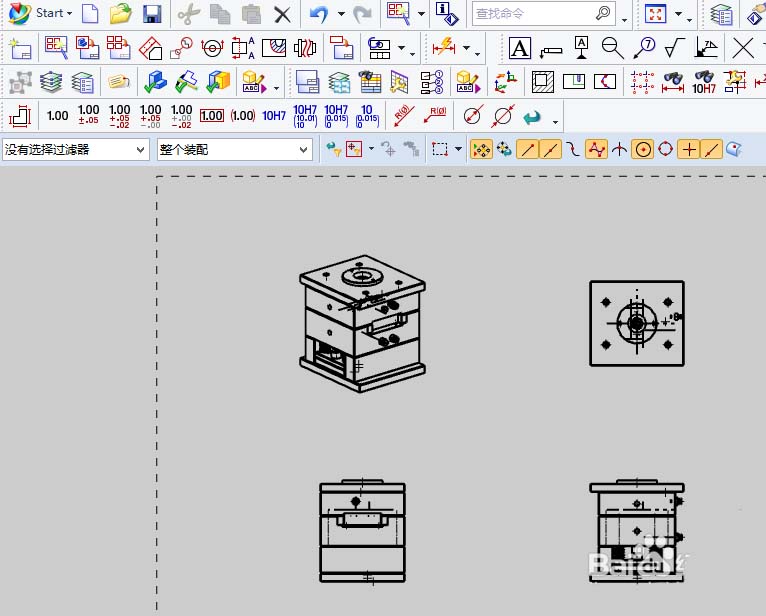

7、確認后,得到的圖形如下,接下來對其進行標注尺寸就好啦。
