tips：本文給出的VMWare虛擬機節點間組網方法簡單、易學易用

網上關于虛擬機組網的文章很多，但是要么操作復雜，要么就是無法組網。本文介紹的虛擬機組網方法經過筆者親自驗證，是一種操作簡單、方便快捷的虛擬機組網方法。網上對于虛擬機組網或者虛擬機訪問公網，大都推薦采用橋接模式，而本文則采用NAT方式。

本文通過虛擬機節點的安裝、配置、互聯互通進行虛擬機組網的介紹。多臺虛擬機安裝采用首先創建模板節點，然后使用模板節點快速復制出其它節點的方法。

1虛擬機模板創建

本文使用“CentOS-6.9-x86_64-minimal.iso”版本Linux鏡像文件，使用最低版Linux鏡像的原因是安裝后占用資源較少，可以在一臺宿主機虛擬出多臺虛擬機節點。

1.1 配置模板虛擬機

創建虛擬機，選擇“自定義(高級)”選項，如下圖

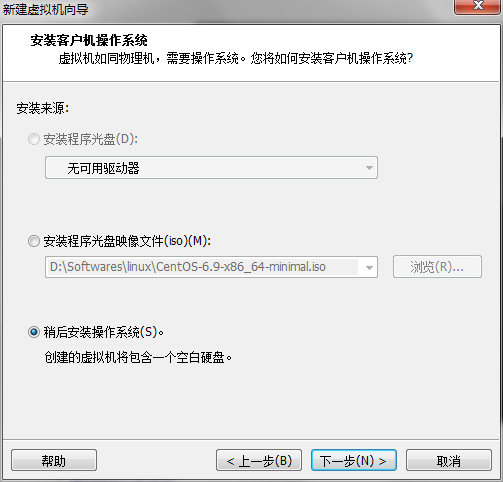

安裝來源選擇“稍后安裝操作系統(S)”選項，如下圖

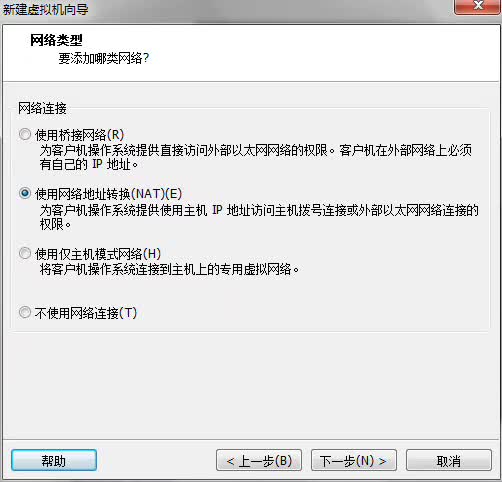

網絡連接選擇“使用網絡地址轉換(NAT)”選項，如下圖

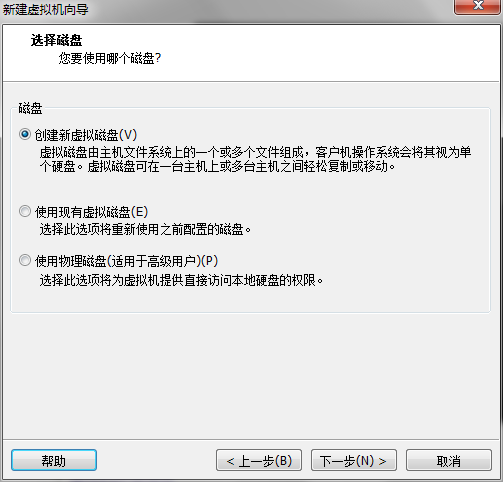

磁盤選擇，由于是新建虛擬機，所以選擇“創建新虛擬機磁盤(V)”選項，如下圖

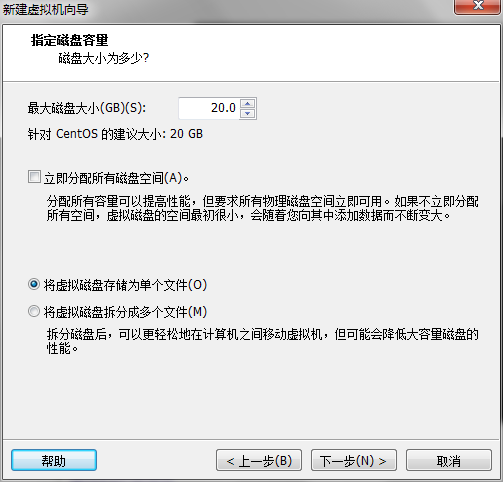

磁盤文件選擇“將虛擬磁盤存儲為單個文件(O)”選項，單個文件便于虛擬機模板文件復制，從而創建新虛擬節點，如下圖

 1.2 安裝模板虛擬機

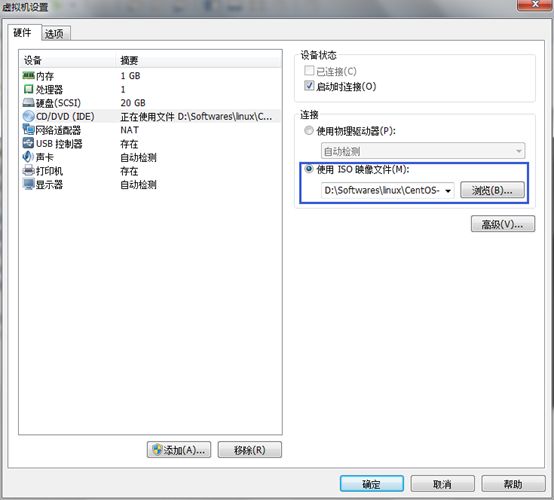

在虛擬機列表中右鍵點擊“CentOS_template”，選擇菜單中的“設置”選項，編輯“CD/DVD”配置項，選擇iso鏡像文件，如下圖

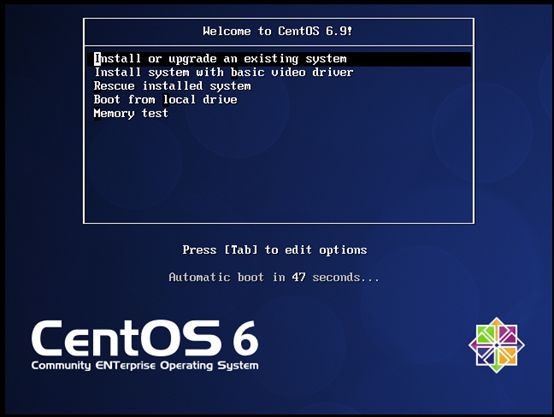

點擊“開啟此虛擬機”選項，進行CentOS系統的安裝，如下圖

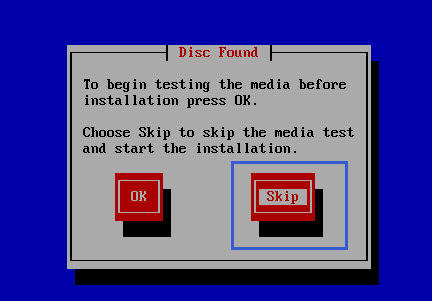

檢測到磁盤，可以跳過檢測，選擇“Skip”按鈕，如下圖

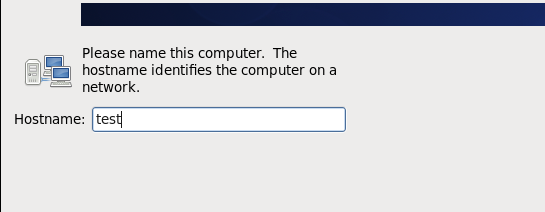

設置hostname主機名稱和root密碼，如下圖

設置完成就開始進行后續的安裝。

1.3 模板虛擬機網絡配置


檢查網絡連接中“VMnet8”，該虛擬網卡對應NAT虛擬機連接方式，如下圖所示

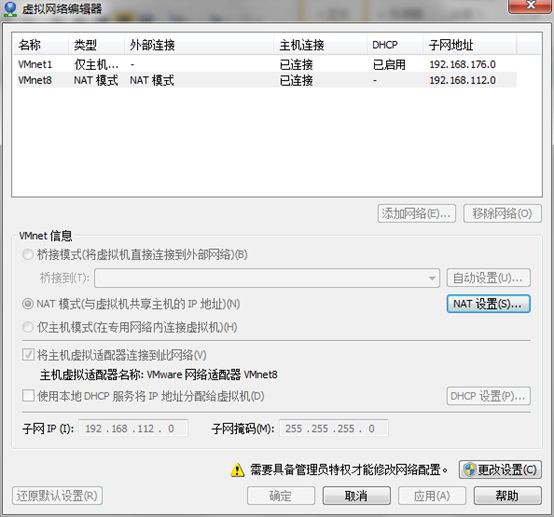

檢查VMWare中VMnet8的網絡配置，點擊VMWare軟件的“編輯”菜單下面“虛擬網絡編輯器”選項，如下圖

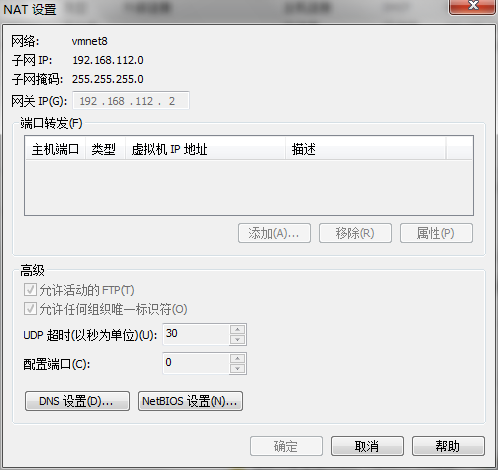

查看“NAT設置(S)”內容，如下圖

注意：此處網關IP“192.168.112.2”，在后續虛擬機網絡配置時，也要配置成一樣的網關。

檢查完上述虛擬網卡等配置后，啟動模板虛擬機，進行靜態網絡配置。進入Linux系統后，輸入如下命令：

該網卡修改為：

注意：GATEWAY要修改成和前面“vmnet8”虛擬網卡的網關一致，否則無法訪問網絡。IPADDR該靜態IP地址可以自己設置。

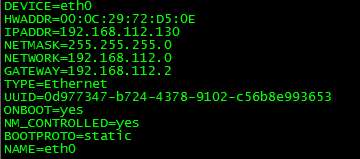

設置如下圖所示：

設置域名解析DNS服務，使用下面命令：

添加“nameserver 114.114.114.114”內容，該IP地址是國內的域名解析服務器地址，如下圖所示：

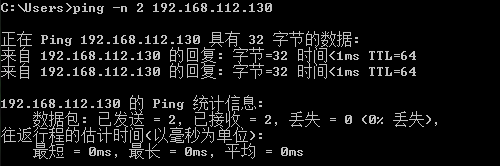

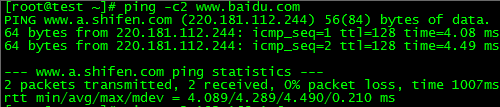

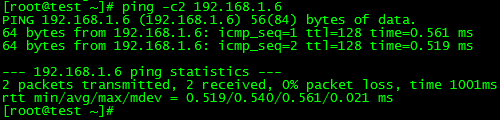

完成靜態IP和DNS的配置之前，使用“reboot”命令重啟操作系統。測試虛擬機向宿主機ping，宿主機向虛擬機ping以及虛擬機ping百度域名，分別如下圖所示：

至此模板虛擬機完成網絡配置。

2模板創建虛擬機節點

2.1 虛擬機節點安裝配置

新建“node1”文件夾，將模板虛擬機目錄下的“CentOS_template.vmdk”文件拷貝到“node1”文件夾下面。如下圖所示

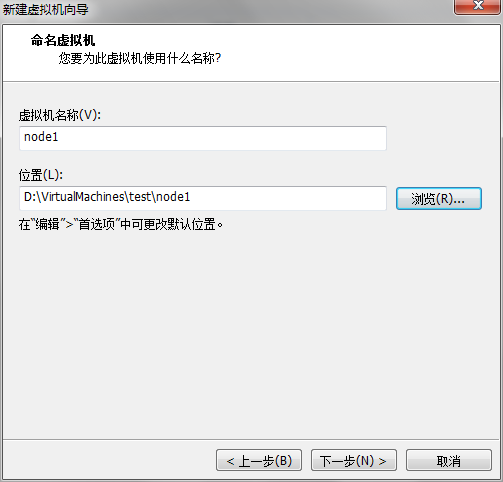

使用上述虛擬磁盤文件創建虛擬機節點，配置過程如前面模板虛擬機配置類似。注意下面位置選擇虛擬磁盤文件所在目錄，如下圖所示

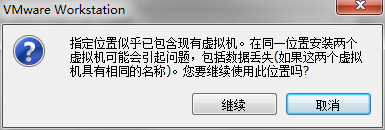

在彈出對話框選擇“繼續”，如下圖所示

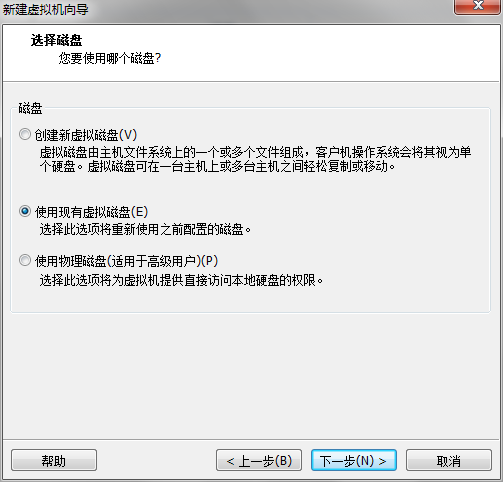

選擇磁盤步驟，選擇“使用現有虛擬磁盤”選項，如下圖所示

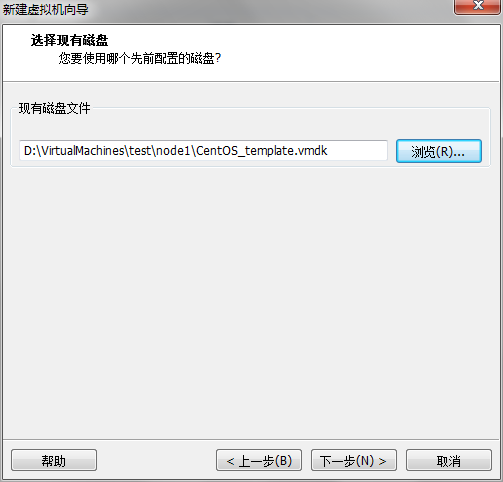

虛擬磁盤文件選擇如下圖所示

2.2 虛擬機節點網絡配置

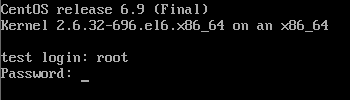

啟動虛擬機，如下圖所示

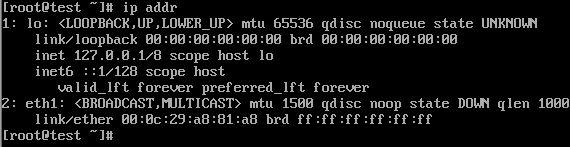

進入系統后，使用“ip addr”命令查看ip地址，如下圖示

注意：通過復制虛擬機磁盤文件安裝啟動的虛擬機，其網卡是eth1，該網卡無法使用。但是該網卡的mac地址“00:0c:29:a8:81:a8”是有效的，需要在配置靜態IP時用到。

編輯ifcfg-eth0文件，修改IP和HWADDR，如下圖所示

編輯70-persistent-net.rules文件，命令如下：

將文件中eth0和eth1刪除，如下圖示

修改主機名，編輯network文件，命令如下：

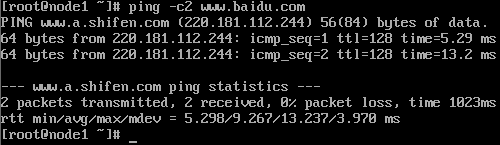

重啟操作系統。查看主機名，ping宿主機，ping www.baidu.com進行檢查網絡配置，如下圖所示

3創建其它虛擬機節點

參照虛擬機節點node1的創建方法，進行虛擬機節點node2、node3等的創建。而后進行ssh免密訪問配置，即可完成虛擬機組網配置工作，此處不再贅述。

ssh免密訪問配置參照《Linux集群內SSH免密碼訪問的快速配置方法》
