中學電路虛擬實驗室如何使用？中學電路虛擬實驗室能像真實實驗一樣隨意連接試驗元件和導線，還可畫標準電路圖，是中學電路教學與學習的輔助工具，能增強中學生學習興趣和效率，讓中學生在實驗中輕松學好電路知識，本軟件還可用于幼兒啟蒙教育或作益智游戲。關于如何使用該軟件，下文中會有詳細的介紹。

使用方法

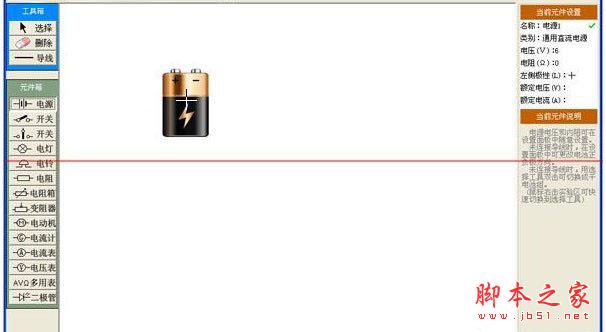

1、放置元件

如果元件箱中的某元件按鈕沒有呈按下狀態，可先單擊此元件按鈕使之呈按下狀態；如果某元件按鈕已呈按下狀態，可直接移動鼠標到實驗區，這時鼠標指針呈“┼”圖形，在將要放置元件的地方單擊，在單擊處會顯現要放置的元件，只要元件箱中的元件按鈕呈按下狀態，可連續放置元件。如果想終止元件放置，可鼠標右擊實驗區切換為選擇工具。

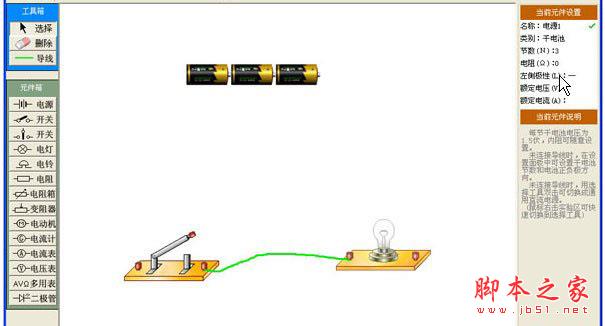

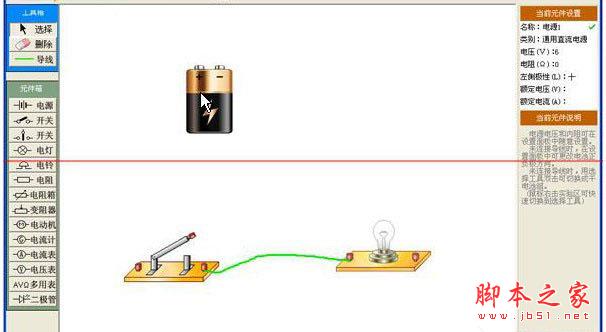

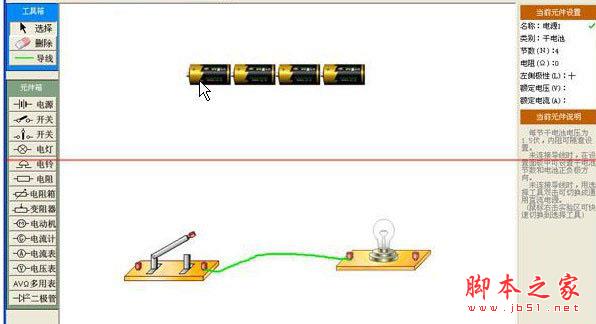

2、切換電源類型

當電源未連接導線時，使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）雙擊電源就可以在通用直流電源或干電池組之間隨意切換。如果想切換已連接導線的電源，則需先刪除或挪開與此電源連接的導線才能切換。 干電池組節數可在設置面板中設置。

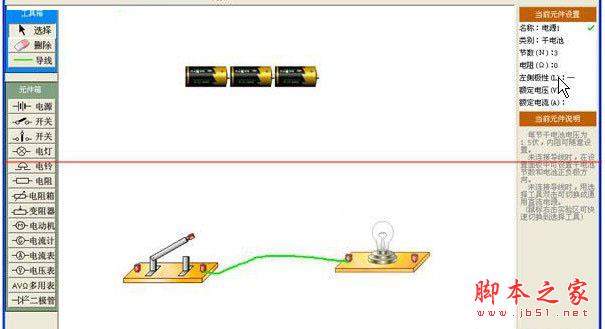

3、切換電源正負極方向

當電源未連接導線時，使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）點擊實驗區中的電源，再點擊設置面板中的“左側極性”的“+”或“-”即可改變電源的正負極方向。如果想切換已連接導線電源的正負極方向，則需先刪除或挪開與此電源連接的導線才能切換。切換發光二極管正負極方向跟切換電源正負極方向方法相同。

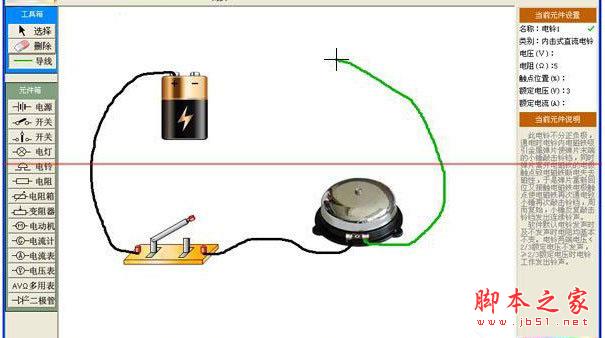

4、連接導線

程序只允許用導線連接元件接線柱，不允許用導線去連接導線，也不允許用導線去連接多用表表筆（只可用表筆去接觸導線端頭）。連接導線方法：先單擊工具箱中的導線工具 ，然后移動鼠標到實驗區，這時鼠標指針變成“┼”圖形，點擊元件的接線柱，然后移動鼠標，導線即按鼠標移動軌跡顯現，當鼠標移動到另一元件接線柱時，再次點擊接線柱即可完成兩個接線柱間的導線連接。在連接導線中途右擊鼠標可取消本次導線連接。只要導線工具按鈕呈按下狀態，可連續連接導線。若想取消導線工具，可在非連線時右擊實驗區（或在連線時兩次右擊實驗區）切換為選擇工具。程序設定在一種情況不能連接導線：當三接線柱的電表的其中一個正極接線柱連有導線時，另一個正極接線柱不允許再連接導線，只有刪除此正極接線柱的導線后才能在另一個正極接線柱連接導線。畫導線過程中也可以在空白區點擊生成只有一端連接元件的游離導線。想畫彩色導線可在畫導線狀態下點擊右下角的導線顏色條再畫導線。

5、設置導線粗細

逐次點擊菜單欄的“文件”→“導線粗細設置”，然后點擊“粗”、“中”、“細”之一。軟件將記住此設置，直到下次修改為止。

6、修改現有導線顏色

在非畫導線狀態下移動鼠標指針到導線顏色彩條上，鼠標指針自動變?yōu)橐恢恍∶?，小毛刷左下方的毛刷尖是取色點，點擊彩條取色后，在實驗區某導線上點擊，即可改變此導線顏色。

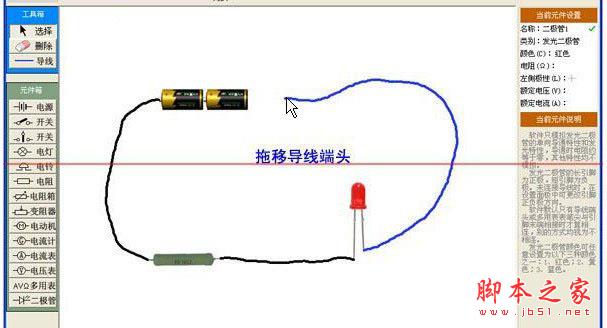

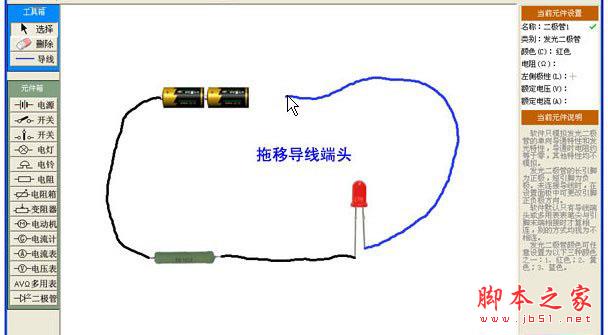

7、移動導線

移動導線需先確認后移動，具體操作方法是：使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）單擊導線易分辨處確認此導線，然后移動鼠標到此導線的需移動的部位按下鼠標左鍵并拖動導線即可。如果拖動導線頭到某元件接線柱附近放開鼠標左鍵，導線頭將自動與此接線柱連接。軟件不允許有兩端都不連接元件的導線，如果拖動游離導線連接元件一端，此導線將被刪除。如果游離導線過短不易辨認也會被刪除。

8、移動元件

移動元件無需先確認，直接拖動即可，具體操作方法是：使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）在元件范圍內按下鼠標左鍵并拖動鼠標即可移動此元件。元件移動時，與元件相連的導線也會跟著移動。如果有多用表表筆與元件接線柱接觸，移動元件時多用表表筆將脫離接觸。
