一 Winhex和相關概念簡介

1 Winhex

是在Windows下運行的十六進制編輯軟件，此軟件功能非常強大，有完善的分區管理功能和文件管理功能，能自動分析分區鏈和文件簇鏈，能對硬盤進行不同方式不同程度的備份，甚至克隆整個硬盤；它能夠編輯任何一種文件類型的二進制內容（用十六進制顯示）其磁盤編輯器可以編輯物理磁盤或邏輯磁盤的任意扇區，是手工恢復數據的首選工具軟件。


2 數據恢復概念數據恢復分類：硬恢復和軟恢復。所謂硬恢復就是硬盤出現物理性損傷，那么我們將它修好，同時又保留里面的數據或后來恢復里面的數據；所謂軟恢復，就是硬盤本身沒有物理?yè)p傷，而是由于人為或者病毒破壞所造成的數據丟失（比如誤格式化，誤分區），這樣的數據恢復就叫軟恢復。
主要介紹軟恢復，硬恢復還需要購買一些工具設備（比如pc3000,電烙鐵，各種芯片、電路板）。

3 MBR和EBRMBR，即主引導記錄，位于整個硬盤的0柱面0磁道1扇區，共占用了63個扇區，但實際只使用了1個扇區（512字節）。在總共512字節的主引導記錄中，MBR又可分為三部分：第一部分：引導代碼，占用了446個字節；第二部分：分區表，占用了64字節；第三部分：55AA，結束標志，占用了兩個字節。后面我們要說的用winhex軟件來恢復誤分區，主要就是恢復第二部分：分區表。
引導代碼的作用：就是讓硬盤具備可以引導的功能。如果引導代碼丟失，分區表還在，那么這個硬盤作為從盤所有分區數據都還在，只是這個硬盤自己不能夠用來啟動進系統了。如果要恢復引導代碼，可以用DOS下的命令：FDISK /MBR；這個命令只是用來恢復引導代碼，不會引起分區改變，丟失數據。另外，也可以用工具軟件，比如DISKGEN、WINHEX等。
但分區表如果丟失，后果就是整個硬盤一個分區沒有，就好象剛買來一個新硬盤沒有分過區一樣。是很多病毒喜歡破壞的區域。
EBR
EBR，也叫做擴展MBR（Extended MBR）。因?yàn)橹饕龑?dǎo)記錄MBR最多只能描述4個分區項，如果想要在一個硬盤上分多于4個區，就要采用擴展MBR的辦法。
MBR、EBR是分區產生的。
每一個分區又由DBR、FAT1、FAT2、DIR、DATA 5部分。

4 Winhex菜單和界面最上面的是菜單欄和工具欄，下面最大的窗口是工作區，現在看到的是硬盤的第一個扇區的內容，以十六進制進行顯示，并在右邊顯示相應的ASCII碼，右邊是詳細資源面板，分為五個部分：狀態、容量、當前位置、窗口情況和剪貼板情況。這些情況對把握整個硬盤的情況非常有幫助。另外，在其上單擊鼠標右鍵，可以將詳細資源面板與窗口對換位置，或關閉資源面板。（如果關閉了資源面板可以通過“察看”菜單——“顯示”命令——“詳細資源面板”來打開）。 最下面一欄是非常有用的輔助信息，如當前扇區/總扇區數目……等
向下拉拉滾動條，可以看到一個灰色的橫杠，每到一個橫杠為一個扇區，一個扇區共512字節，每?jī)蓚€(gè)數字為一個字節，比如00。

5 中文菜單

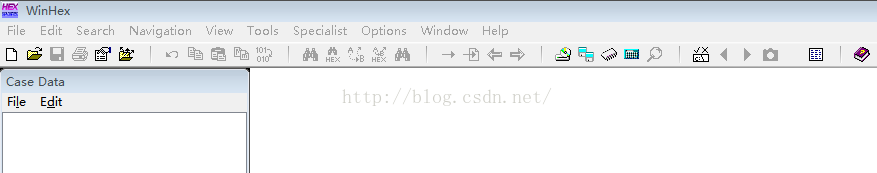

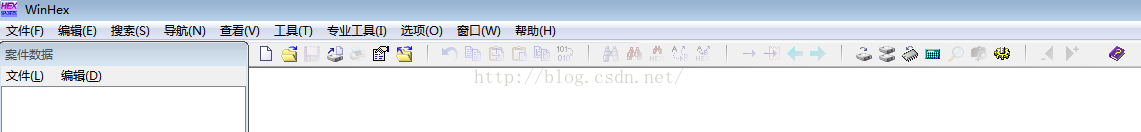

選擇下圖中的Chinese,please!，可轉為中文菜單；不過下了個17.x版本的，需要注冊才能轉為中文菜單；又下了個18.x版本的，可轉為中文菜單；

二 使用入門1 打開磁盤

菜單：工具-打開磁盤；

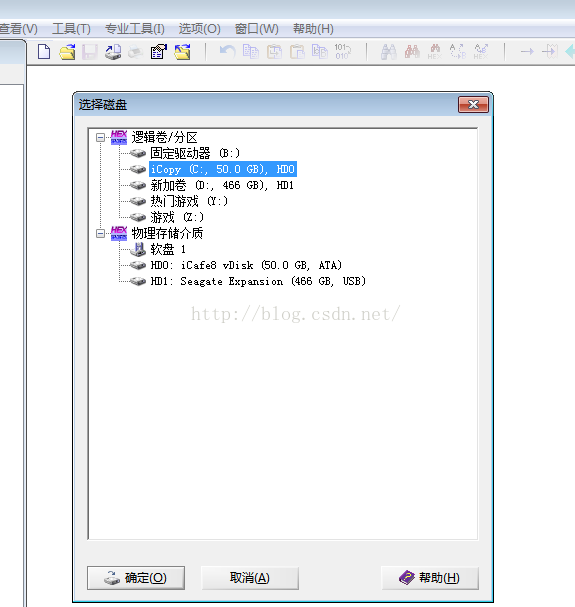

選擇要打開的磁盤；

2 界面

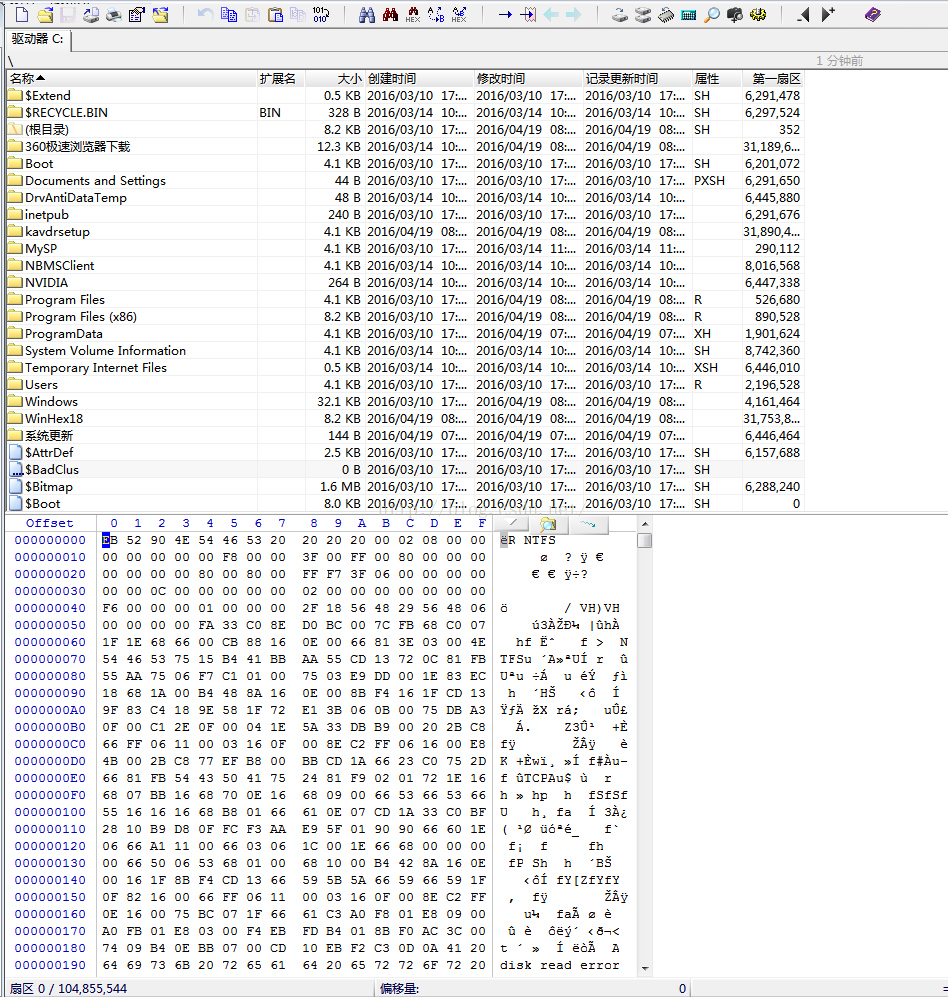

上方是目錄和文件情況；下邊是打開磁盤的16進制數值；

3 找下MBR的結束標志

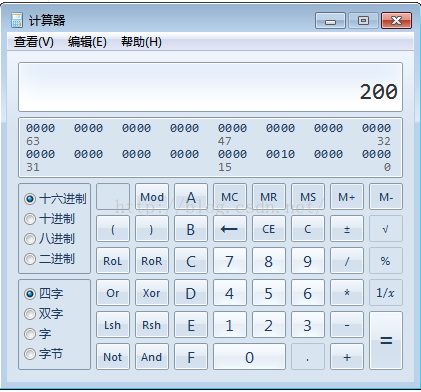

按前文所述，MBR占1個扇區，512字節，結束標志是55AA；可從Winhex直接打開計算器，10進制的512轉換為16進制是200；

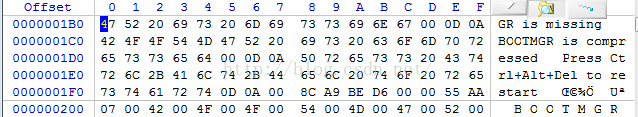

找到偏移00000200，如下圖，每個扇區結束有一個橫線標志；偏移從00000000開始，那么第二個扇區的起始偏移是00000200；看下下圖，Offset列值為000001F0所對應行的最后2個字節，為55 AA，正是MBR的結束標志；這樣就找到了MBR所在區域；

4 查看分區表

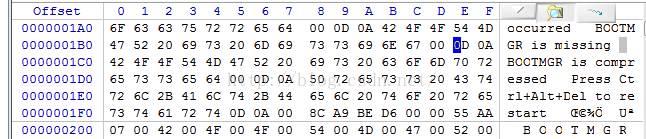

分區表位于結束標志之前的64個字節；每行16字節，4*16=64；那么第一扇區倒數第五行，倒數的第2個字節，就是分區表的起始；如下圖；其值為0D;

到此就出現問題了；

按網上資料，分區表第一字節是引導標志；若值為80H表示活動分區；若值第1字節 為00H表示非活動分區。那么我的0D是表示什么？

第五字節是分區類型；按網上資料，

00H——表示該分區未用
06H——FAT16基本分區
0BH——FAT32基本分區
05H——擴展分區
07H——NTFS分區
0FH——（LBA模式）擴展分區
83H—— Linux分區

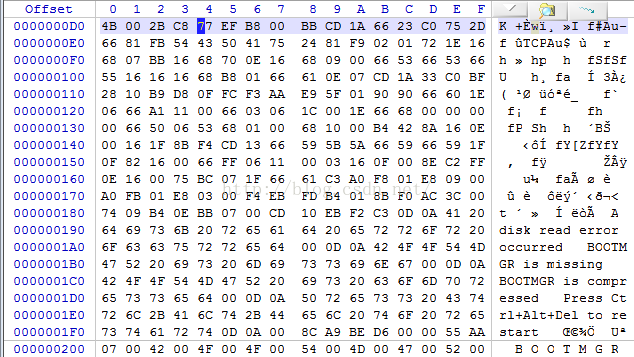

數到第五個字節，我的為什么是4F？

剛才打開的C盤，再打開B盤，是一樣的；

到此就搞不下去；下次再說吧；

如下圖的箭頭按鈕，可以輸入偏移值，進行跳轉；
