浩辰CAD2012是國內最受歡迎的CAD平臺軟件之一，下面，我們就以浩辰CAD2012為工具，通過一個簡單的實例和大家分享我的一點修剪經驗。

　　請看下面的一張圖（如圖1），圖顯示的是一個混合圖形修建前及修剪后的效果。一般來講，我們有兩種方式來完成這張圖的修剪。

圖1

　　方式一：

　　1、輸入TR命令

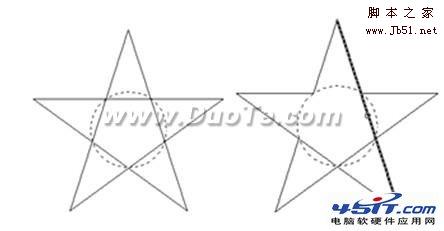

　　2、選擇修剪邊界并回車（如圖2左）

　　3、依次選擇修剪對象，直至完成（如圖2右）。

圖2

　　方式二：

　　1、輸入TR命令

　　2、不選擇邊界，直接回車

　　3、依次選擇修剪對象，直至完成（如圖3）

圖3

　　這兩種方式是我們最常用的方式，可是，在這張圖中，穿過修剪邊界的對象很多，手動選擇修剪對象就顯得比較麻煩了。那么，有沒有更好的方式呢？

　　答案是肯定的，利用浩辰CAD2012的獨有功能“增強剪切”，我們可以更方便的完成剪切，下面請看我們的演示：

　　1、啟動【增強剪切】命令

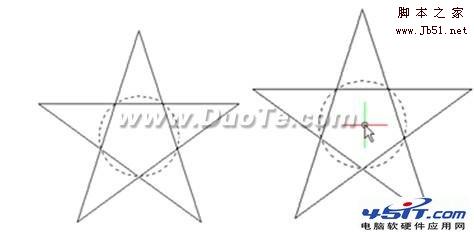

　　2、選擇修剪邊界（如圖4左）

　　3、指定需要修剪邊界的哪一側：在這個實例中，我們在圓的內部單擊，也就是告訴系統要一次性剪切掉圓內側的所有對象（如圖4右）

圖4

　　4、之后，系統會自動完成修剪

　　可以看到，增強剪切可以一次性的將所需修剪的邊界的剪切掉。與前兩種方式比，方式三顯然方便很多，尤其當穿過修剪邊界的對象很多、很復雜，而我們又需要將這些對象全部修剪掉時，這種方式的優勢會更加明顯。
