對體和面來說，ANSYS默認的結果輸出格式是云圖格式，而ANSYS是無法直接保存云圖文件，需要使用者自行操作導出圖片格式文件，本文簡要講述導出云圖圖片的幾種方法。

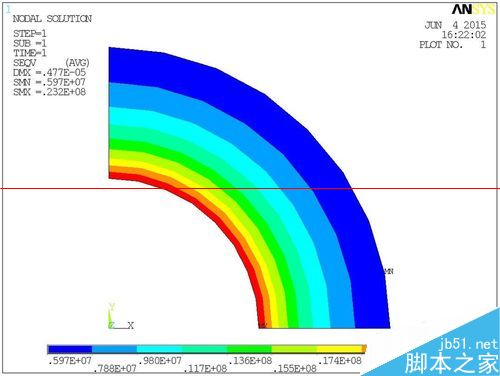

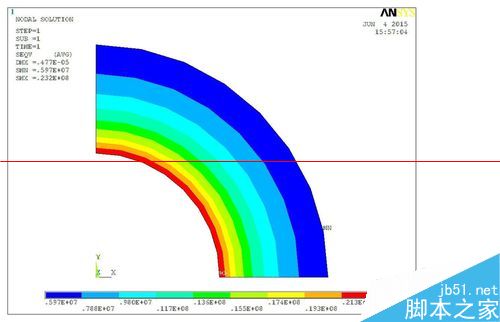

1、打開ANSYS軟件，并進行建模分析，繪制出云圖，準備輸出云圖圖片文件。

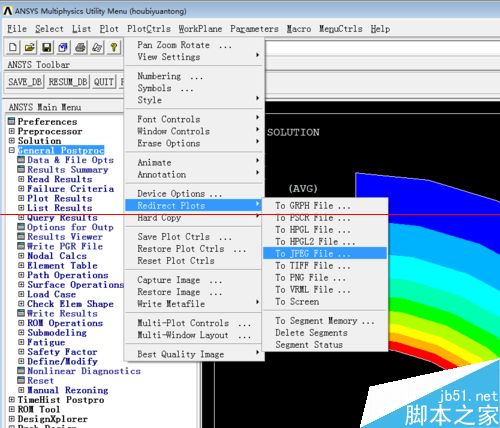

2、圖片輸出方法一：redirect plots方法，該方法可以輸出，菜單路徑：plotctrls>redirect plots>to jpeg files ,to tiff files, to png files

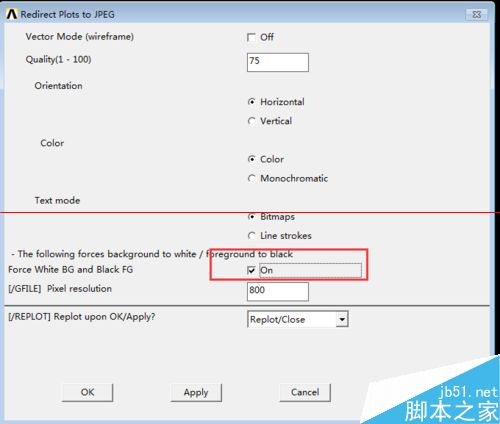

3、打開redirect plots to jpeg files窗口，設置如圖所示，即可拷貝出清洗的白色背景圖片。

4、redirect plots方法還提供了幾種方法，但是非專業領域的人士一般都用不到，在此不做介紹，僅介紹上述常用的幾種圖片格式。該方法輸出的幾種圖片格式的清晰度都相差不大，比較清晰適合于大多數場合使用。由于網頁限制，僅上傳了一種格式的圖片。

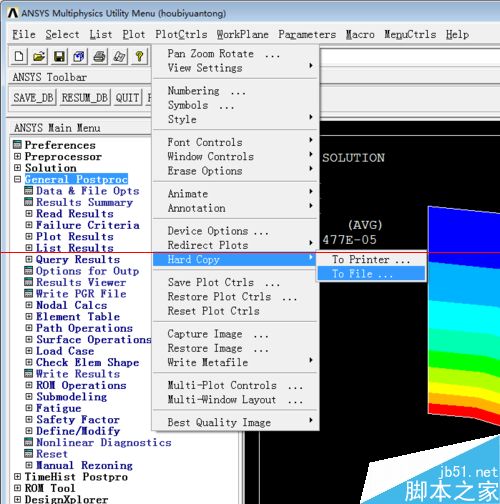

5、圖片輸出方法二：Hard copy，菜單路徑：plotctrls>hard copy>to file  ,to printer，這個方法提供兩種方式，一種是直接輸出到打印機端（也支持虛擬打印機），另一種是直接拷貝的文件。先介紹輸出到打印機端：

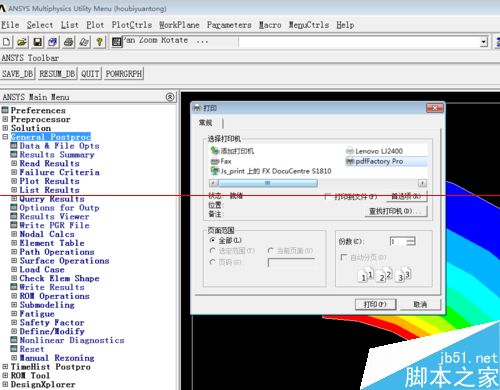

6、選擇to printer，彈出打印窗口，選擇打印機。在此如果選擇紙質打印機，則打印機端口立即打印出屏幕方框中顯示的圖片，跟虛擬打印機保存的圖片相同。

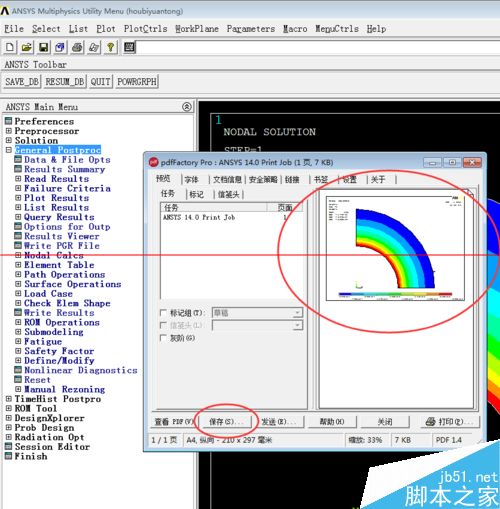

7、如果選擇虛擬打印機，則繼續彈出虛擬打印機的提示窗口，要求做出操作，在此選擇保存。就會保存為PDF格式文件.

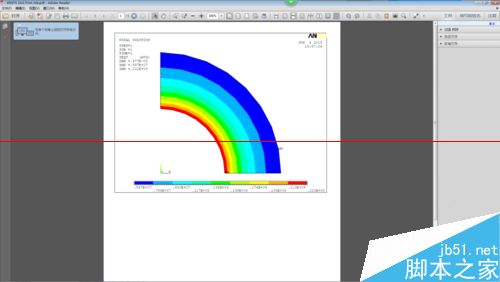

8、本文上傳截圖如下。

9、圖片輸出方法二：Hard copy，菜單路徑：plotctrls>hard copy>to file  ,to printer，再介紹輸出到文件：

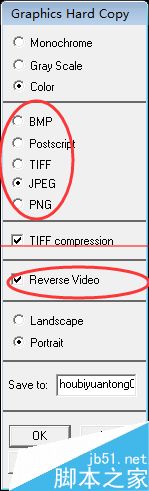

10、選擇to file，彈出窗口graphics hard copy，選擇自己需要的文件格式，及圖片形式。

11、reverse video根據自身需要是選擇白底還是黑底的圖片，勾選則為白底，如下圖。該方法的缺點在于是把ANSYS的圖形區域全部拷貝下來，而不是像前一種方法只拷貝方框區域中的信息。

12、圖片輸出方法三：capture，菜單路徑：plotctrls>capture imagine，方法跟Hard copy方法相同，只是操作方法不一樣而已。
