該經驗為大家分享一篇如何用ansys繪制軸承座的教程

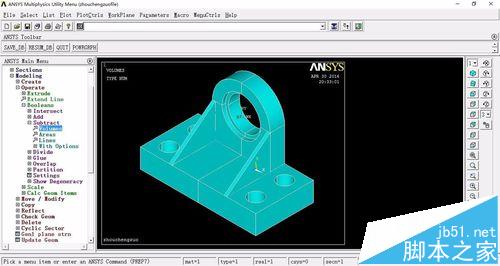

1、在繪制軸承座的前部分,已在(ansys復制操作和布爾運算該怎么使用?)詳細說明,該經驗是接著來做的。下圖是軸承座底部的一半。

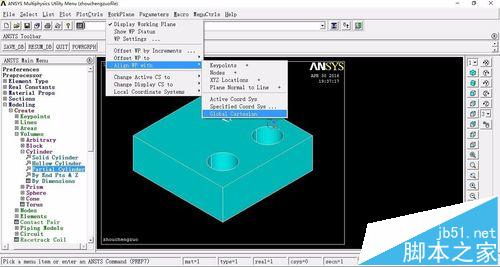

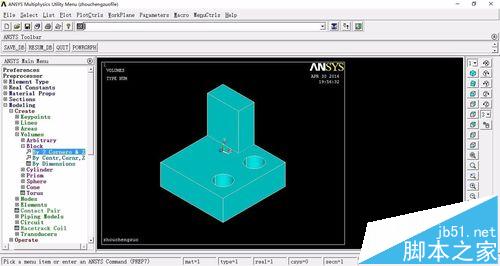

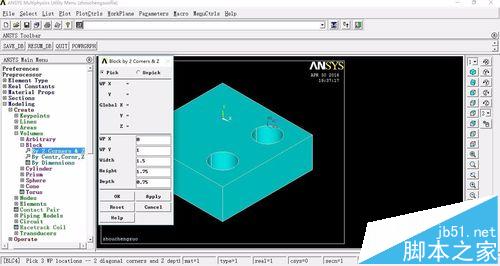

2、更改坐標系,untility meun--work plane--align wp with--global cartesian。創建立方體Main Menu>Preprocessor>modleing>create>volumes>block>by 2 corner&z

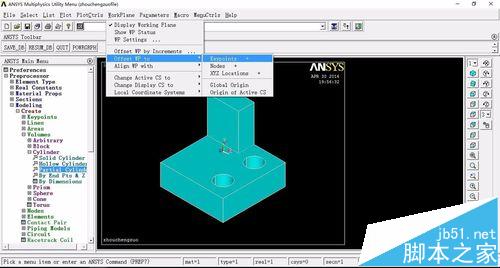

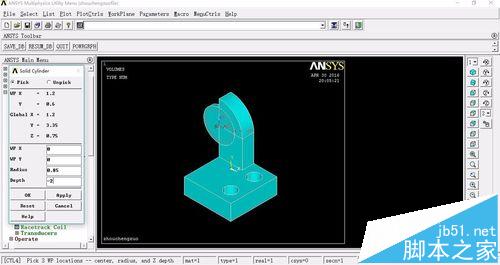

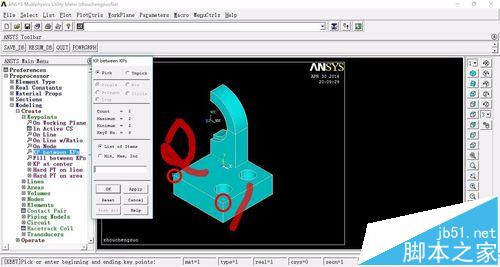

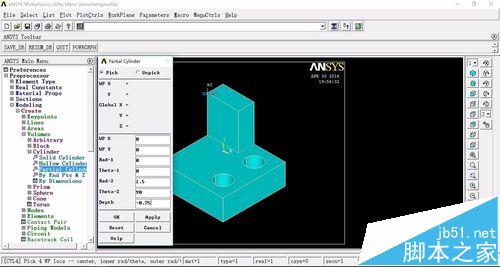

3、創建點,如下圖所示。再創建四分之一的實心圓柱體,Main Menu>Preprocessor>modleing>create>volumes>cylinder>partial cylinder,輸入坐標位置、內外半徑的大小以及起始角和終止角。

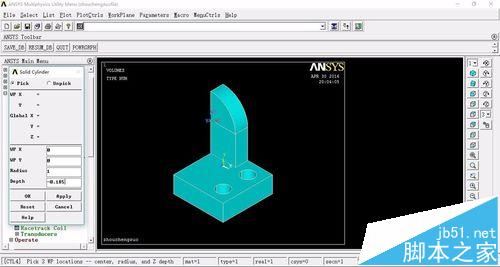

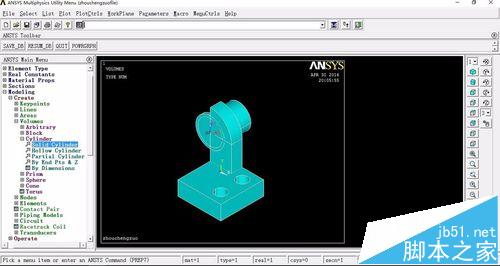

4、對步驟2與3的進行布爾加法合并,方法與步驟一類似。創建圓形階梯孔,Main Menu>Preprocessor>modleing>create>volumes>cylinder>solid cylinder,分別輸入2個實心圓柱,輸入參數,如下圖所示。

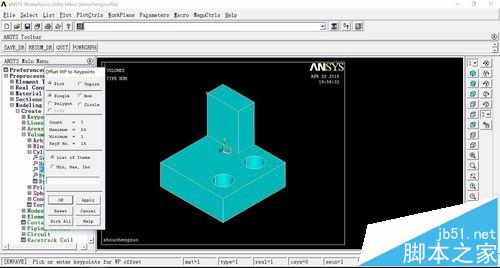

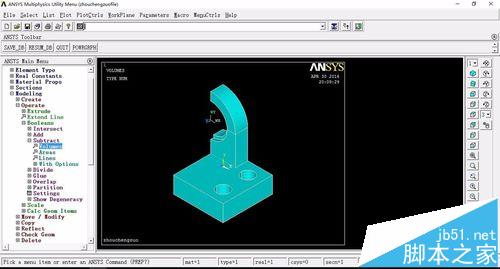

5、進行布爾減法運算,對2個實心圓柱體進行求差,如下圖所示。由于要創建一個三角形支架,所以需要三個點,目前還需要一個關鍵點,所以還要創建一個,main menu--preprocessor--numbering ctrls--merge items,如下圖所示設置。

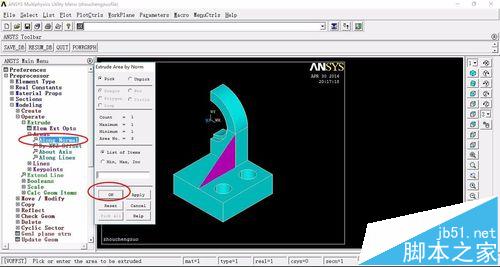

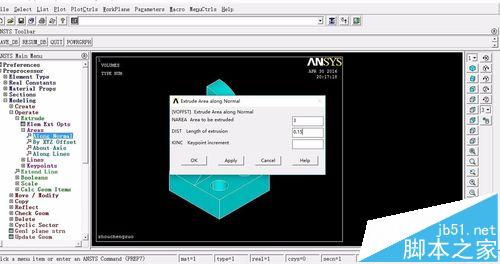

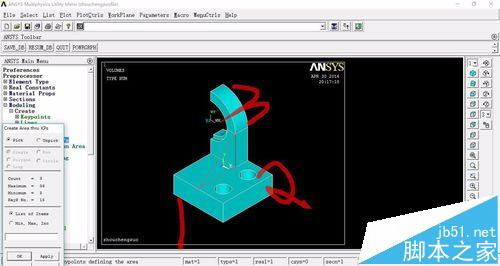

6、創建支架,按順序1,3,2一次點擊關鍵點,生成一個側表面后,對它進行法向拉伸成一個三菱柱。具體步驟如下圖所示。注意,不能點錯順序,順序反了則拉伸方向也是相反的。

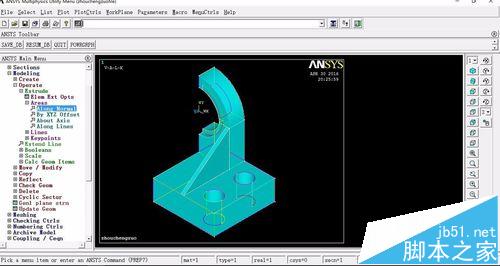

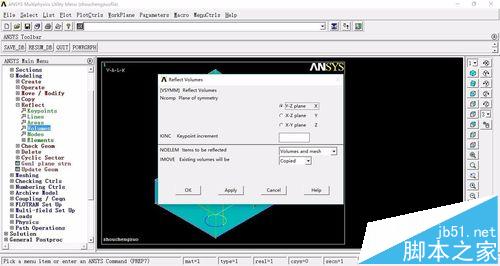

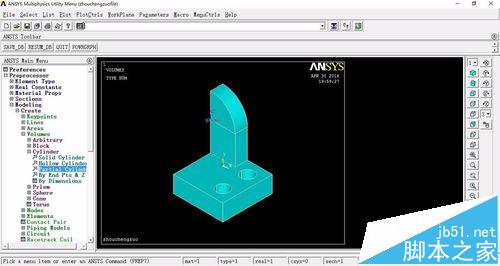

7、Menu>Preprocessor>modleing>reflect>volumes,pick all然后選擇Y方X向,接著點擊OK就完成了,最后布爾合并在一塊就好了。
