很多三維軟件在標注方面總是覺得沒有AUTOCAD標注好看，像CAXA設置了專用的模板，但看上去始終覺得沒那么順眼，UG NX新版本出來以后增加了很多字體，在標注方面也有很大的改進。

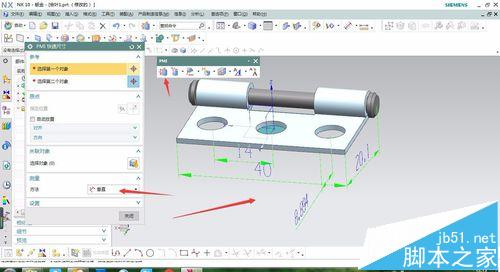

1、隨意以一個合葉為例，這里UG NX10.0以上是全面支持中文目錄的，可以打開原來更改環境變量的NX8.0文件。點擊“開始”下拉菜單的“PMI”勾選，如圖所示跳出PMI工具條，進行相關三維標注。

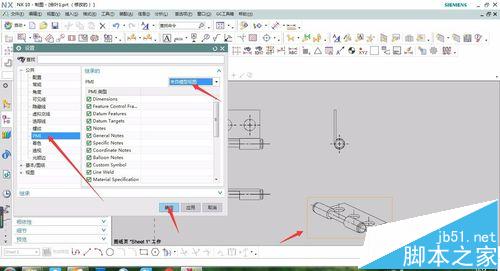

2、生成工程圖，選擇軸測圖，點擊右鍵/設置，選擇PMI，繼承來自模型視圖。完成后生成建模時標注的PMI三維尺寸。這里主要方便一些三視圖中不易標注的尺寸位置。

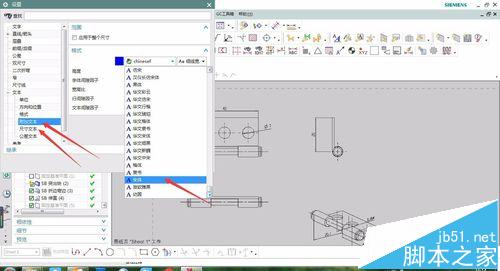

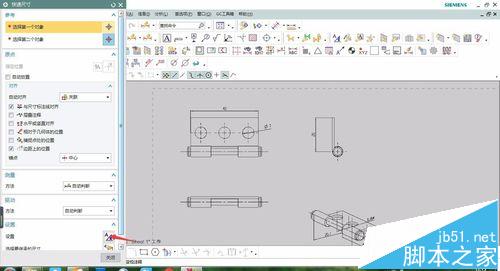

3、在標注過程中可以點擊設置/尺寸文字（或者文本文字）修改字體樣式，可以選擇國家標準或者自己企業的標準，創建成自己的模板角色文件。創建角色可參照下面的經驗引用部分。

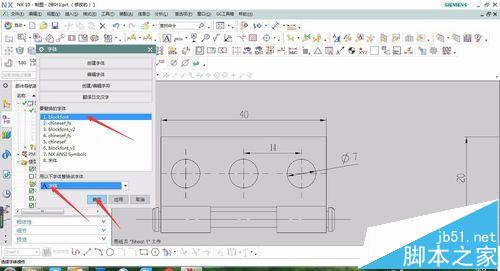

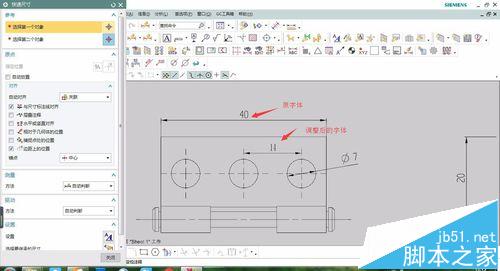

4、對于字體的修改還可以在文件/實用工具/字體中替換，例如一般的標注尺寸字體為blockfont字體，則選擇該字體為要替換的字體，選擇下面想要使用的字體。完成后該圖形標注尺寸默認為你現在選擇的字體。

注意事項：

如果在標注設置里修改只能改變當時標注的樣式，在實用工具里更改就可以改變默認樣式。最好還是創建自己的角色模板。
