前段時間用solidworks畫了個銑刀，發現了solidworks中的旋轉掃描功能非常好用，于是在想UG NX的功能更強，能不能利用一下，發現還是在方法上有點區別。畢竟UG NX面對的范圍更廣，solidworks主要是針對機械設計模塊化了。這里講一講UG NX里面掃掠命令的使用技巧。

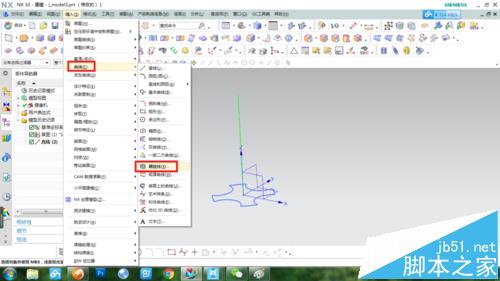

1、同樣和前面solidworks的經驗一樣，畫一個銑刀底平面的草圖，尺寸可能不是那么標準。然后畫一條空間直線做旋轉軸（其實可以不畫這根軸，因為UG NX里面的坐標軸是可以直接使用的）。

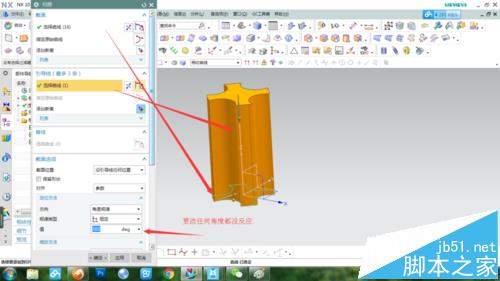

2、直接進行插入/掃掠命令試一下，發現掃出來的形狀和拉伸一樣，調整其它選項都沒有變化，說明在UG NX里面的掃掠沒有直接沿軸旋轉的功能。

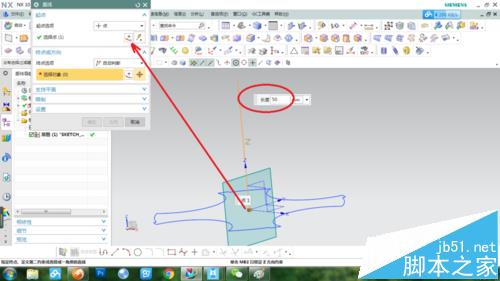

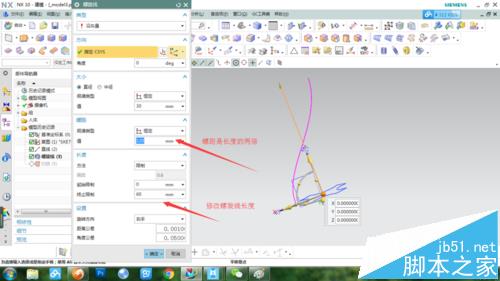

3、于是還是做螺旋線來當引導線，如圖插入螺旋線，螺距選擇是長度的兩倍，這個根據螺旋槽的數量來定。

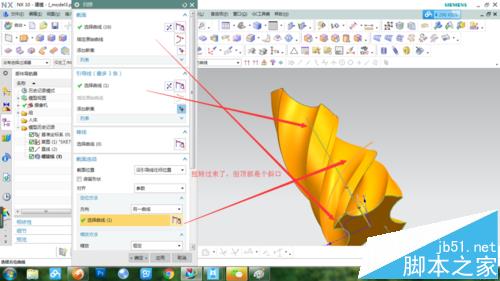

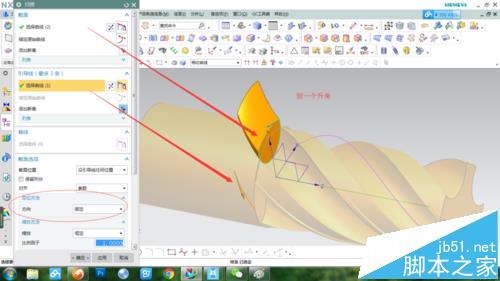

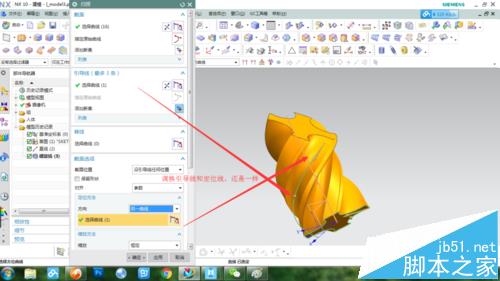

4、再次選擇草圖1和螺旋線作為掃掠線和引導線，結果如圖，終點位置是個斜口，不平齊。調換引導線和掃掠線，結果還是一樣。

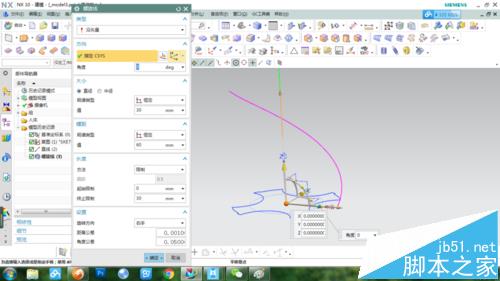

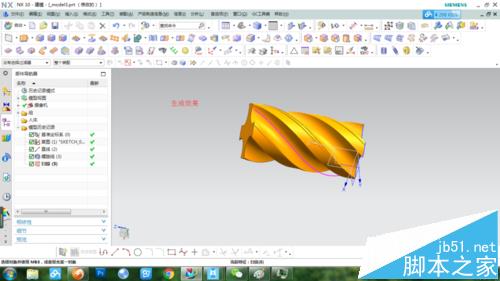

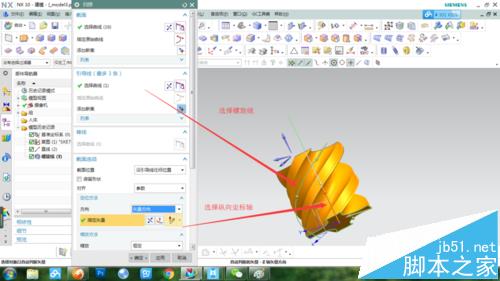

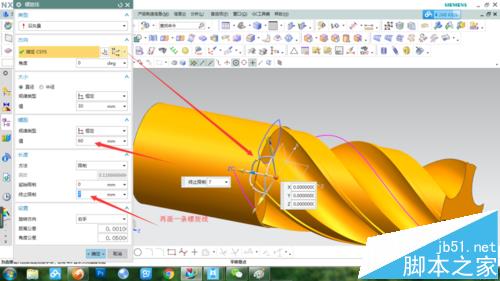

5、于是把定位方向改成矢量方向，選擇縱向軸或者先前畫的那條直線，結果如圖。看起來樣子對了，但有點短，返回修改螺旋線螺距和長度，最后效果如圖

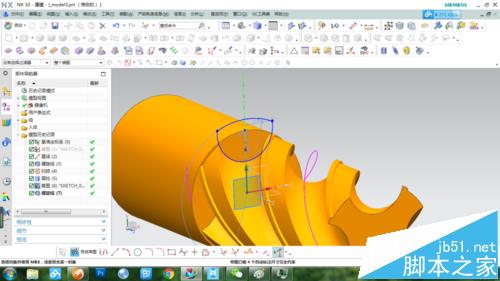

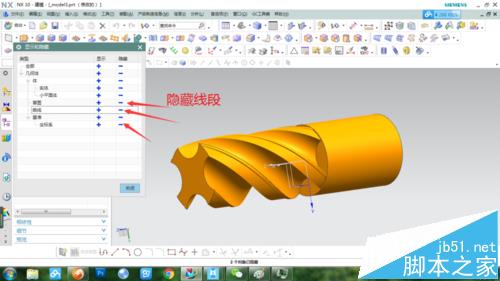

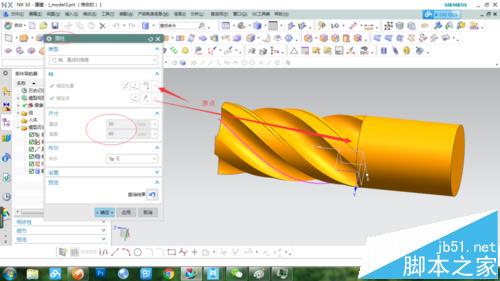

6、再用拉伸命令拉伸刀柄，如圖所示。隱藏掉草圖、曲線和坐標。刀槽處收尾有個螺旋升角，提取連線畫如圖的線條作掃描線，再畫一條螺旋線做引導線

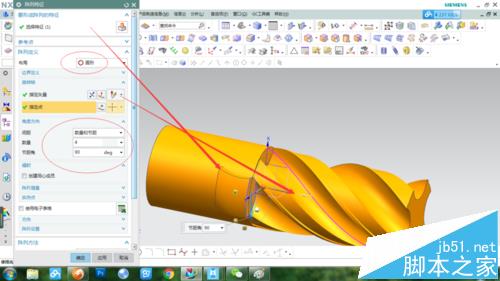

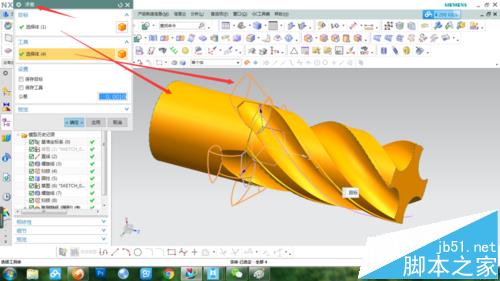

7、再次進行掃掠，注意定位方向要選擇固定，效果如圖，然后進行陣列特征，選擇剛剛掃掠的特征，進行圓形陣列，數量4個，完成后進行實體求差。最后效果如圖

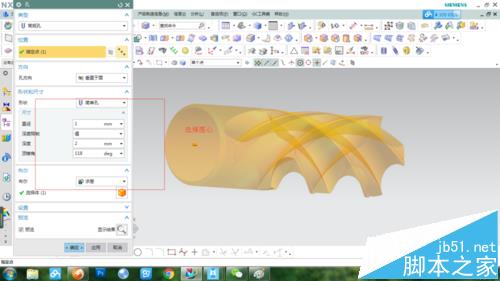

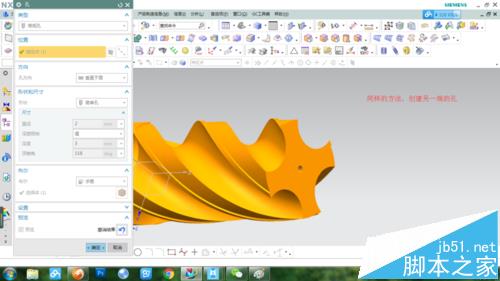

8、進行中心孔修整，選擇孔命令，分別選擇兩端圓弧中心，完成兩個中心孔的繪制，如圖

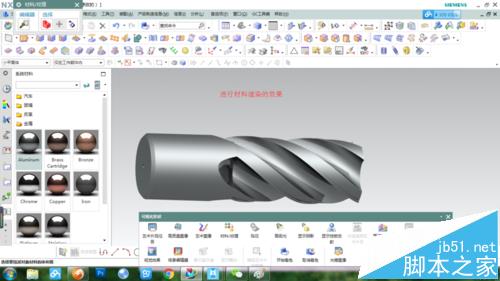

9、最后進行材料的渲染，效果如圖。

注意事項：注意在掃掠中選取不同的定位軸會生成不同的形狀。
