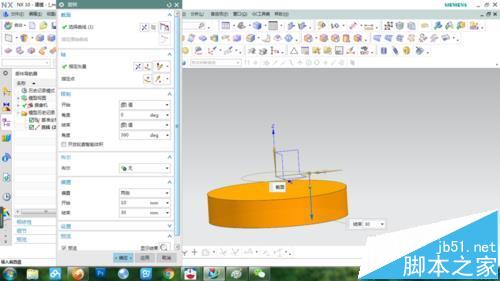

前面講了UG NX在拉伸方面的技巧，再講一下在旋轉命令使用中的技巧，很多軟件都要一個完整的截面才能進行旋轉產生實體，而在UG NX中僅以一條曲線就能生成多種不同的實體特征。這里以一條直線為例旋轉生成圓柱體及圓環，壓套。如圖所示

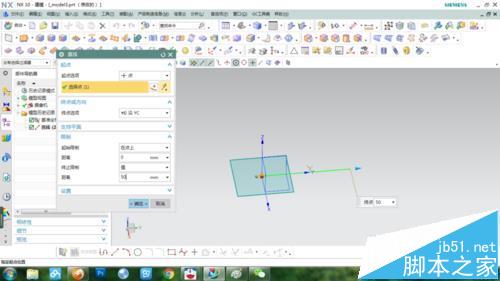

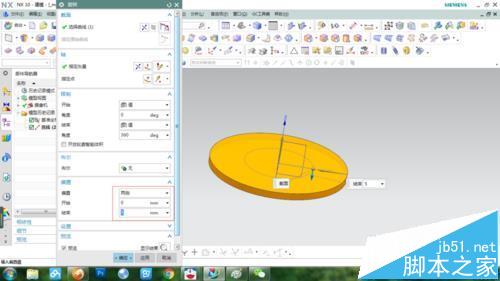

1、先繪制一條直線，選擇插入/曲線/直線命令，沿Y軸繪制一條直線，我這里選擇的長度為50。再選擇插入/設計特征/旋轉命令，選擇前面繪制的直線為截面線，如圖所示，生成一個圓片。

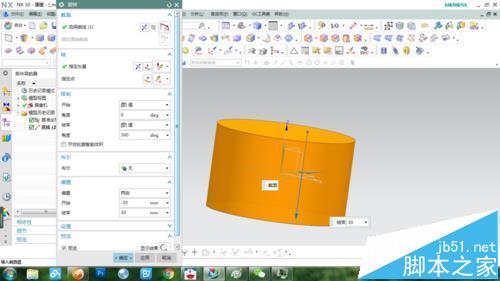

2、選擇偏置，類型為兩側，當起始和結束有一個值為0，則實體往另一側偏置生成圓柱體，該選項與前面講的拉伸是一樣的，大家可以參照下面的經驗引用。

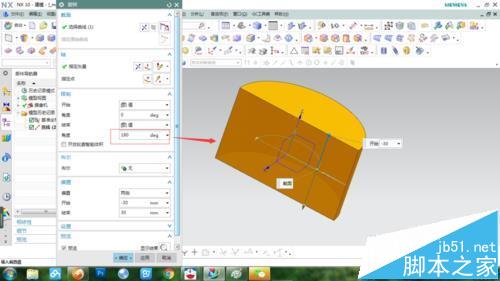

3、當我們調整旋轉角度為180度時，則實體成為一個半圓柱體。這里可以在0到360度之間任意生成。

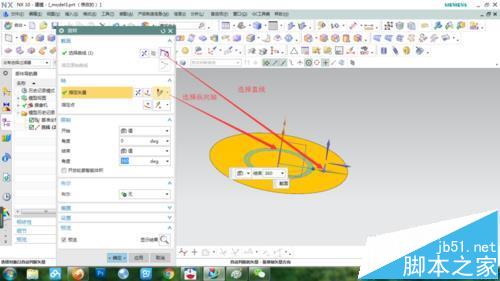

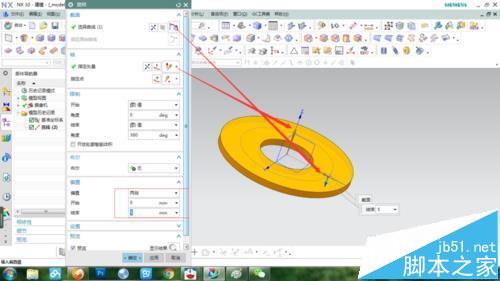

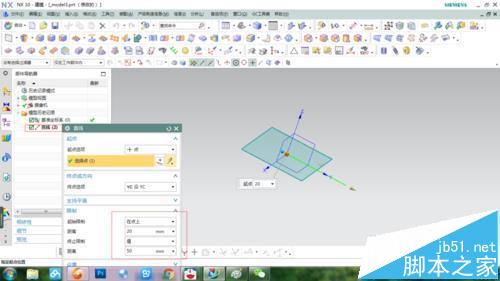

4、我們要生成圓環，先取消現在的旋轉特征，返回修改直線，將起始位置改為20，如圖所示。重新選擇旋轉特征命令，選擇直線為截面線，縱向軸為旋轉軸，給定偏置值，則產生如圖所示的圓環。

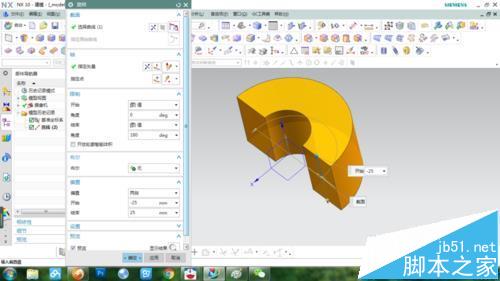

5、將旋轉角度改180度，則生成一個半圓環壓套，如圖

注意事項：

可以任意繪制一條旋轉軸，不一定要以坐標軸為旋轉軸。
