因為很多字體和文字書寫的問題，在生成文字實體的時候會因為一些交叉線條或者斷開線無法生成。因為這種文字和能形成有效的封閉區域而又屬于單條的樣條曲線無法修剪，本經驗以同種字體兩組文字為例介紹一個使用什么方法可以解決這個問題。

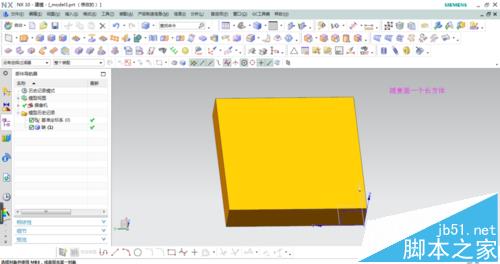

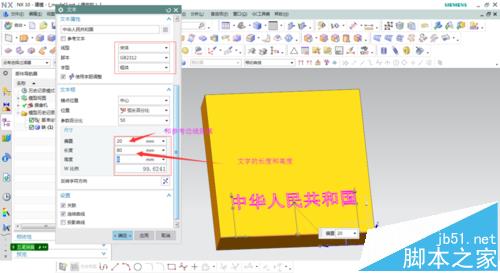

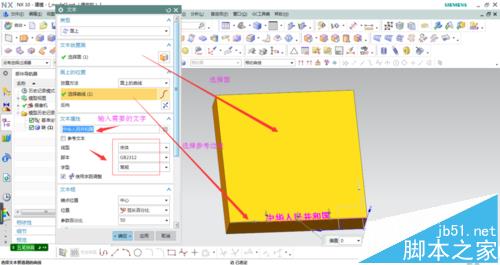

1、隨意繪制一個長方體，點擊插入/曲線/文本，生成文本對話框，選擇在面上生成文字，選取一條邊線作為參考邊，具體操作如圖所示。

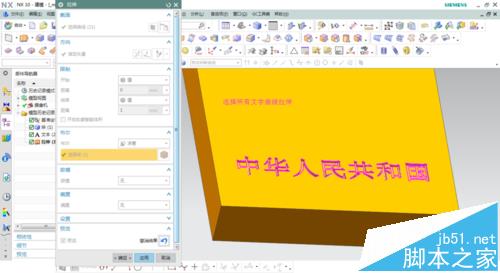

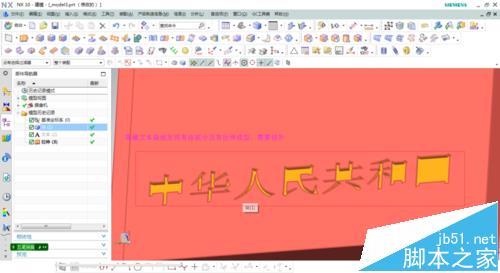

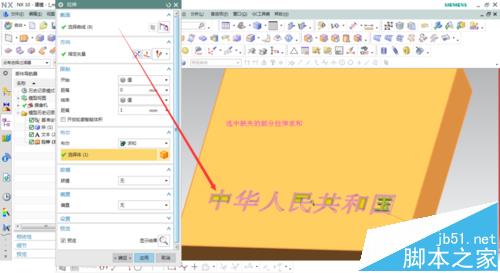

2、對輸入的文字進行拉伸，可以看到文字可以拉伸成功，但有些字有部分缺失，這是因為字體的內外區域無法判斷造成的，可以再次拉伸補齊。如圖

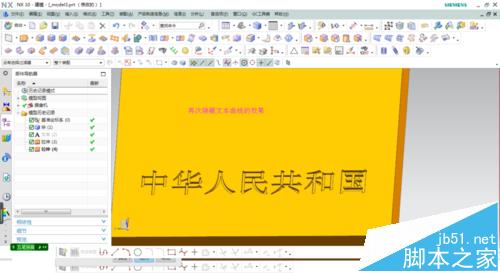

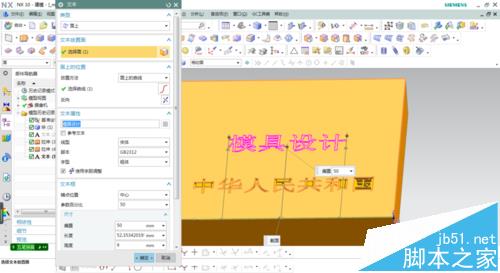

3、這幾個拉伸出來效果如圖正常顯示。再次點擊插入/曲線/文本，另外輸入幾個文字，選用和前面文字相同的字體和設置。

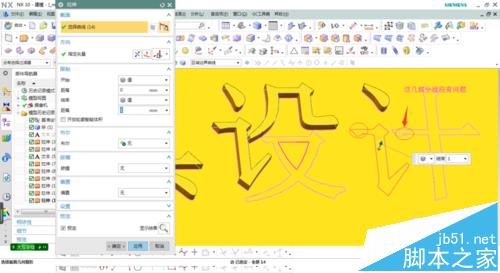

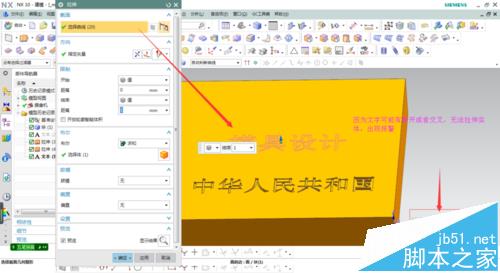

4、對后面輸入的文本進行拉伸，選取曲線后提示警報，如圖。我們將曲線選擇規則改為相連曲線，發現前面幾個字可以拉伸，但后面兩個字提示警報，仔細放大發現曲線有交叉線，如圖

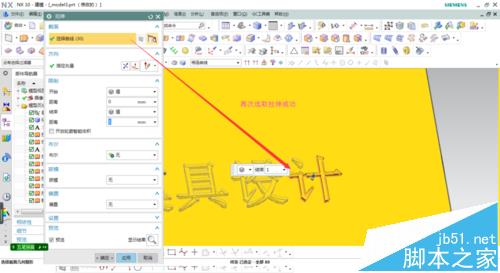

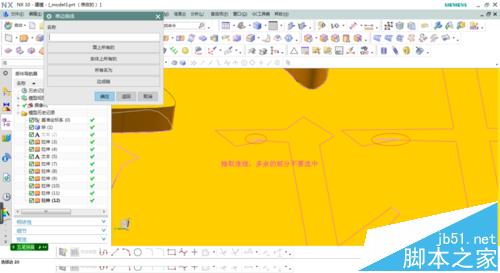

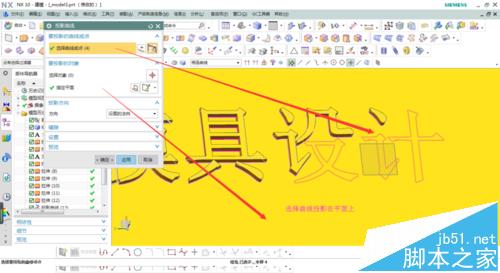

5、這些文字線條無法修剪，第一種解決辦法點擊插入/派生曲線/投影，選取線條投影到平面上時行修剪，如圖。第二種解決辦法點擊插入/派生曲線/抽取，選擇封閉的線條抽取出來。再次進行拉伸成功，效果如圖

注意事項：

注意抽取線條時不要選中多余的交叉線，也不要漏選，否則線段不封閉不能形成實體。
