該經驗為大家分享一篇UG10.0怎么繪制一只水杯的教程

1、在我的經驗中，已經使用了proe5.0、solidworks2015三位軟件軟件繪制過水杯了，具體可參考我的兩篇經驗，可以經過對比看看有哪個簡單。

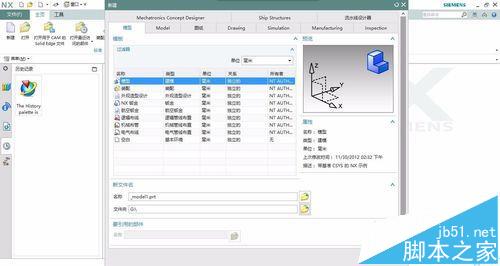

2、首先，雙擊或者右鍵打開我們UG10.0軟件，這里以10.0版本為例進行分享教程，其他版本的都能使用該教程，新建一個模型文件，默認路徑為名稱即可，點擊OK。

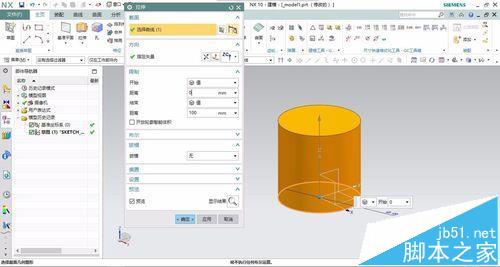

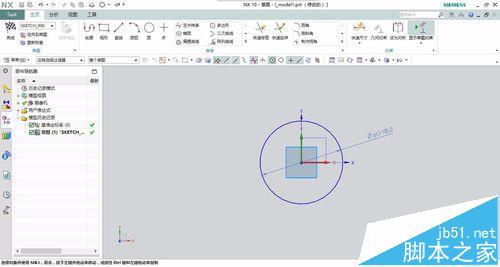

3、點擊拉伸，點擊繪制草圖，在草圖平面繪制一個直徑為100的圓，完成后退出草圖，在拉伸的對話框中輸入拉伸高度為100，類型為實體，點擊確定，完成拉伸的創建。

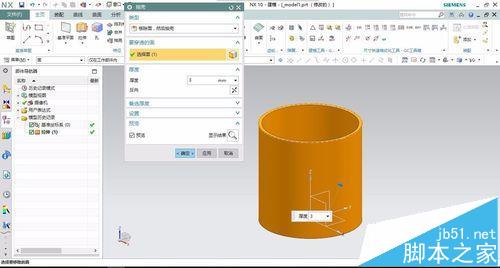

4、點擊抽殼，要穿透的面為圓柱體的上表面，輸入厚度為3，點擊確定完成抽殼。

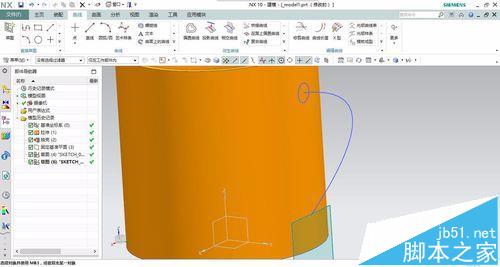

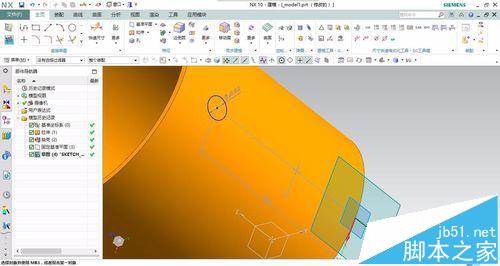

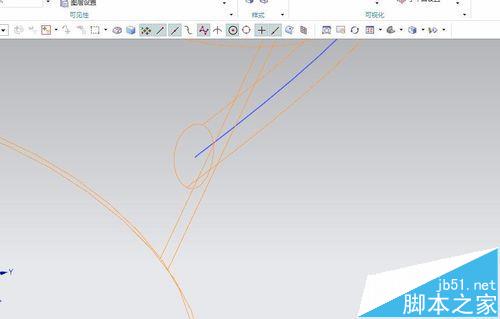

5、新建一個基準平面，距離中心的平面為50，在該基準面上繪制一個直徑為10的圓，完成后退出草圖。再繪制如下圖的樣條曲線。

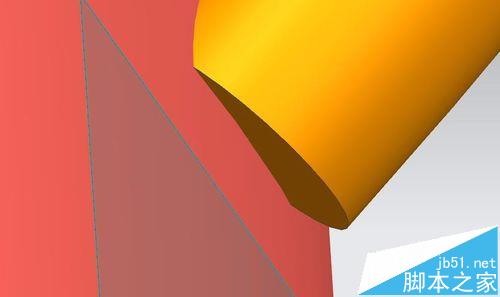

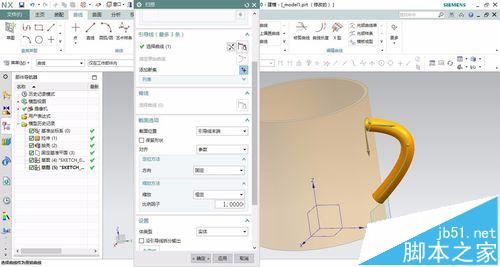

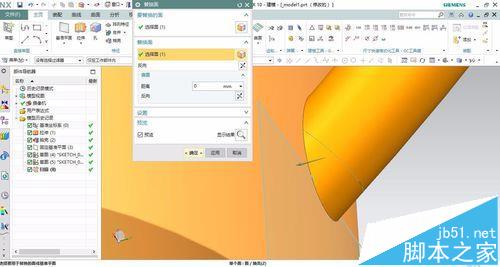

6、掃瓊，選取截面為繪制的圓，引導線為樣條曲線，然后使用替換面的工具，要替換的面為手柄面，替換面為圓柱的外表面。

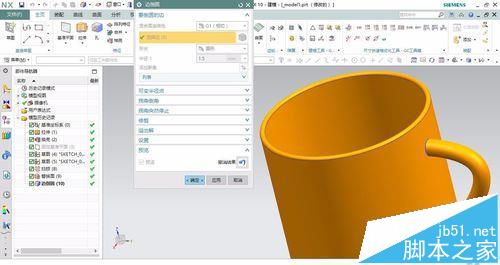

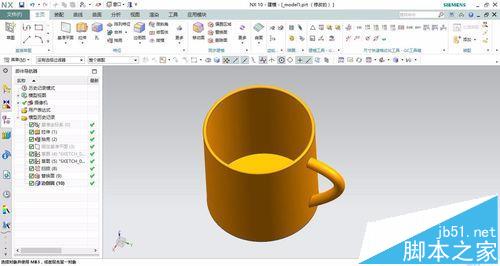

7、倒圓角，最后打效果圖如下圖所示。
