我們用UG設計產品，三維模型完成后，需要進行結構檢查。對于復雜模型，我們可以通過將其外部透明化，剖視，線型顯示等方法進行檢查。下面進行詳細介紹。

1、首先介紹透明化方法。透明化又分為兩種，一種是只將面透明，一種是將實體透明。

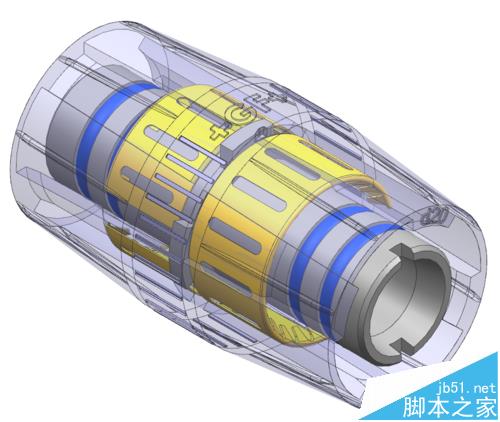

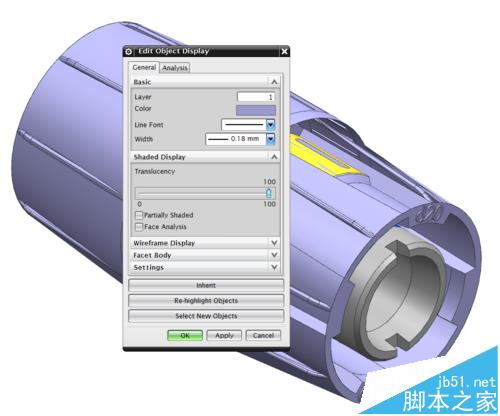

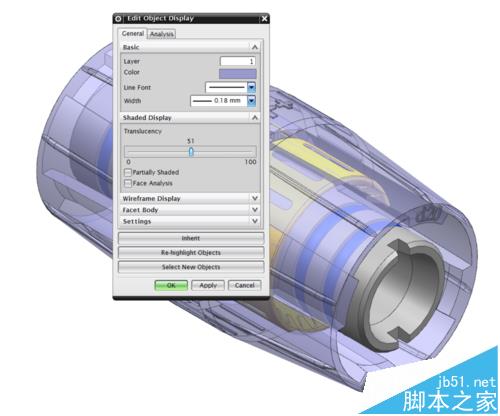

2、實體透明：按快捷鍵Ctrl+J，彈出顯示設置窗口，然后選擇需要透明化的實體，確認，彈出編輯顯示窗口，鼠標左鍵按住透明化的滑塊，拉拽到需要透明的程度，然后確認即可。

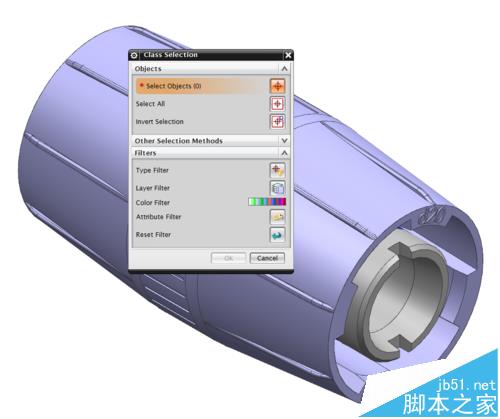

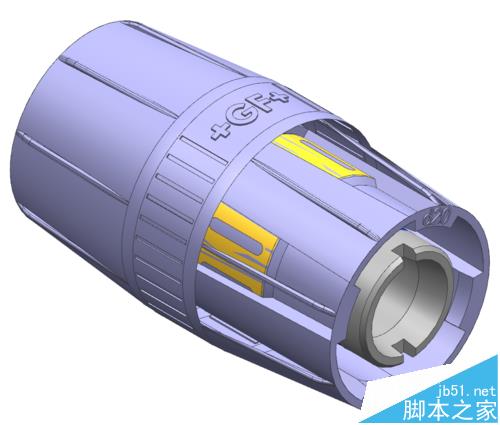

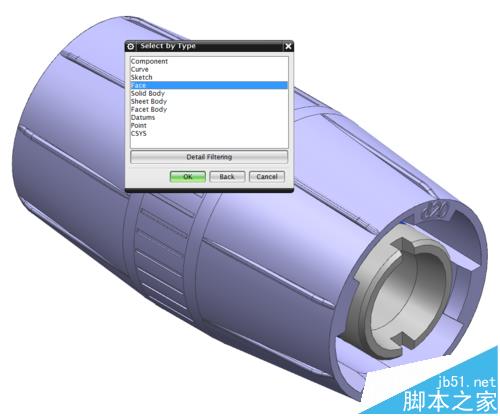

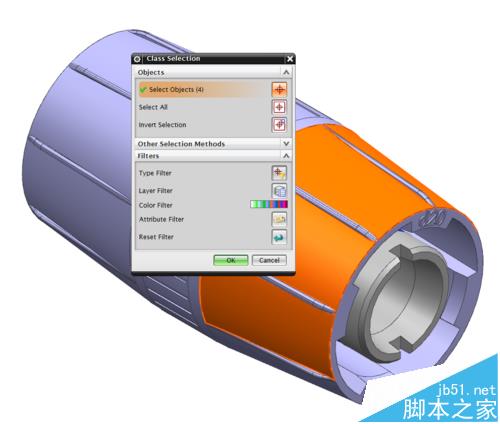

3、面透明：按快捷鍵Ctrl+J，彈出顯示設置窗口，默認過濾器是除面之外的元素，所以這里我們先要更改過濾器的過濾元素。點擊Fileters項中的Type Filter后面的按鈕，調出過濾器，選擇面，然后確認，返回顯示設置窗口。然后選擇需要透明化的面，確認，彈出編輯顯示窗口，鼠標左鍵按住透明化的滑塊，拉拽到需要透明的程度，然后確認即可。

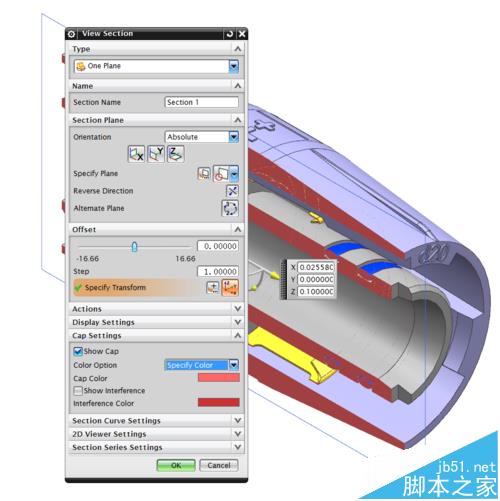

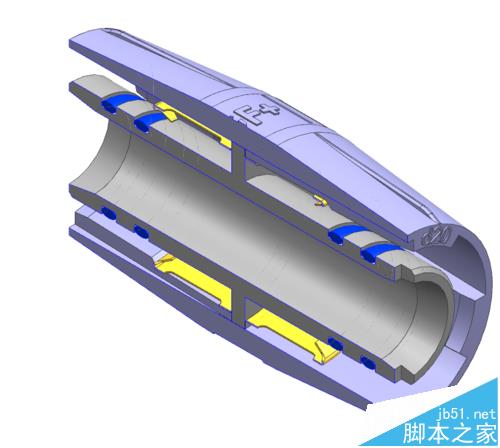

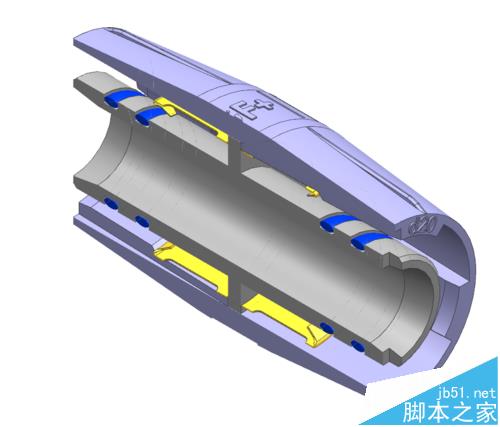

4、接下來是剖視圖檢查法。按快捷鍵Ctrl+H，調出剖視視圖，這里選擇剖視平面（Section Plane），設置剖面顏色（Cap Settings），則可以完成剖視圖。

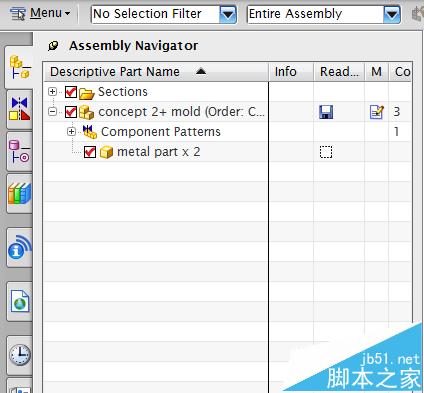

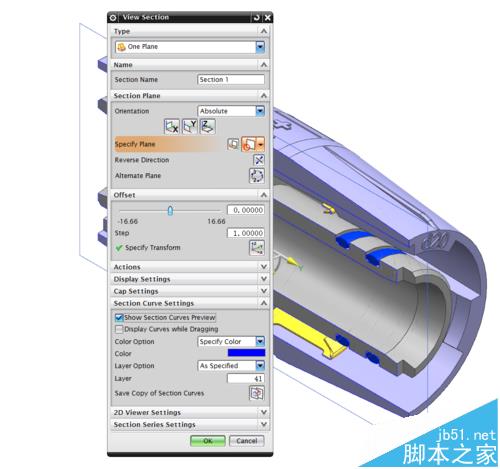

5、剖視圖顯示剖視線的方法。在Section Curve Settings中，勾選第一項，確認退出，然后將41圖層打開，再將導航器中的Section項勾選，則可顯示剖視線。

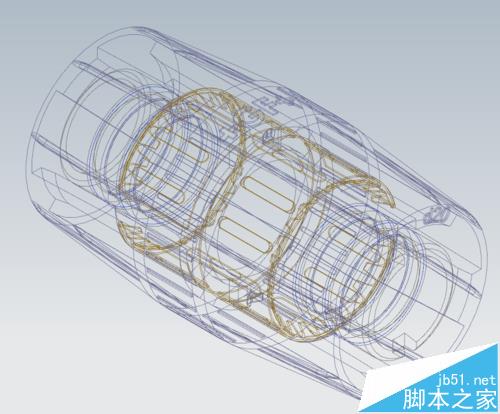

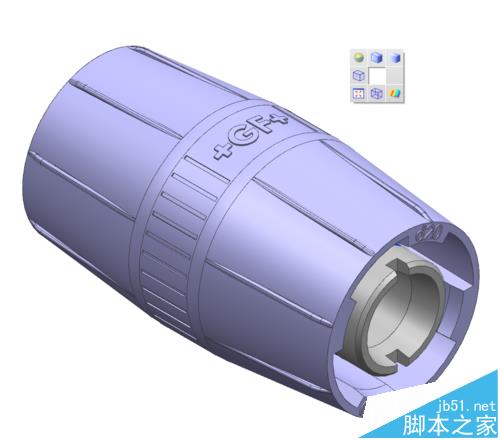

6、線型顯示方法。檢查模型還可以通過檢查模型的邊來實現模型的檢查分析。在空白處按鼠標右鍵不放，則鼠標周圍會出來一系列按鈕，選擇其中需要的一個，則可將視圖切換。如圖所示，按住鼠標右鍵，然后滑向線型顯示按鈕命令上，則視圖轉變成線型顯示。
