前面介紹了一篇經驗是在UG NX中如何創建煙灰缸的模型，這里再介紹一下如何在軟件中進行銑削加工過程的創建。只有創建好加工方法及參數生成程序，我們才能在CNC機床上去加工出產品。

1、打開模型進入加工模塊，首先創建兩把刀具，一把是直徑10的平底銑刀作粗加工，另外一把R3的球刀作精加工。

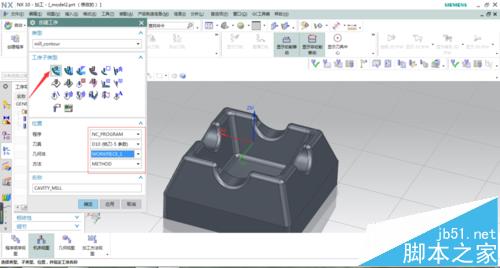

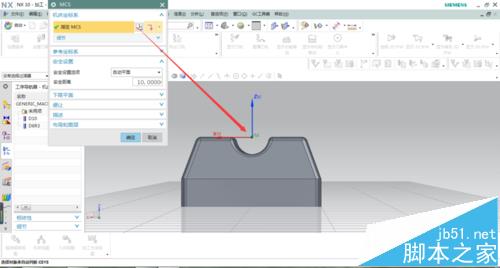

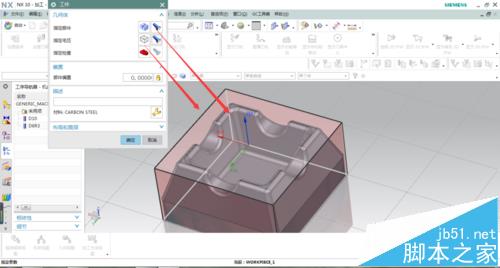

2、接著創建工件坐標系、部件幾何體和毛坯幾何體。插入操作，選擇型腔銑，各參數如圖所示

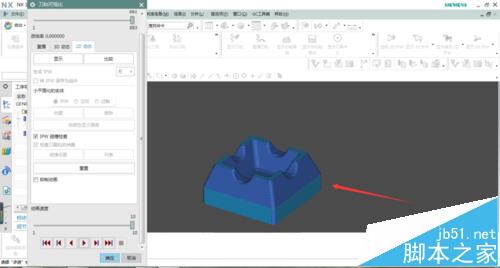

3、更改每刀加工深度，將切削方式改為深度優先，側壁預留0.2的余量，生成刀路及仿真效果如圖所示

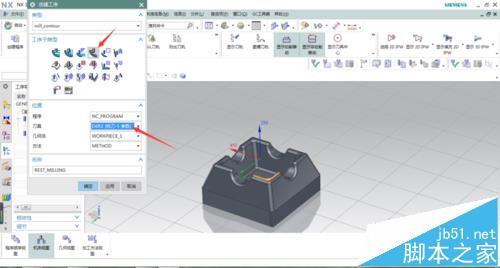

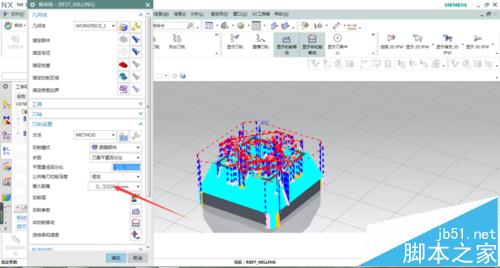

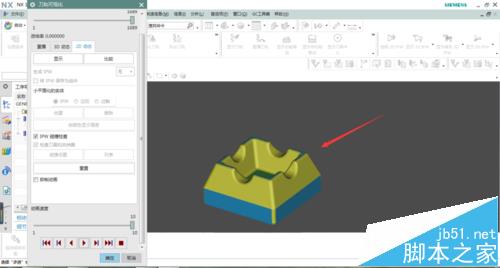

4、點擊確定完成后，接著選擇剩余銑，各參數如圖所示，指定每刀加工深度的移動步距，生成刀路，仿真加工效果如圖。

注意事項：

注意球刀精加工時，前面的平底刀加工底面不要留余量。
