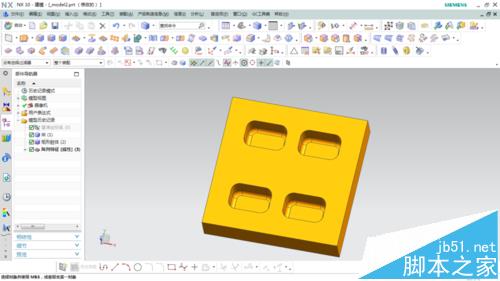

在軟件中做腔體特征的命令很多，像拉伸求差、抽殼等，但一般情況都只能做單一的特征出來。這里要講的是在UG NX軟件中使用腔體命令將周邊底面圓角一次成型的技巧，同時結合了一次性雙向陣列的使用。

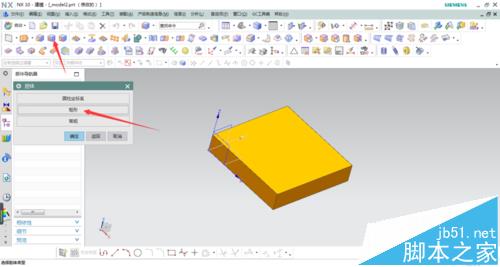

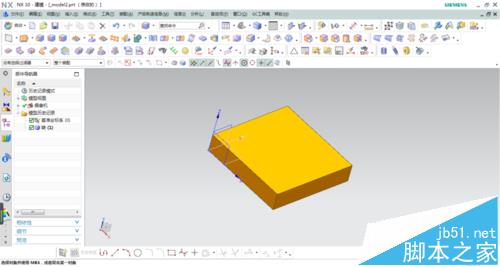

1、先使用長方體命令創建一個實體模型。點擊插入/設計特征/腔體，或者單擊工具欄中的腔體命令，選擇腔體形狀為矩形。

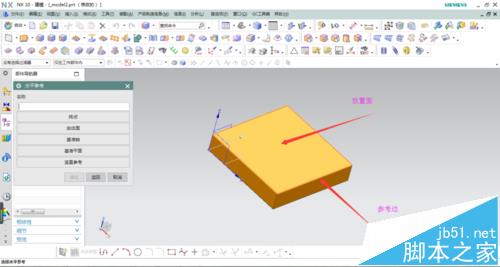

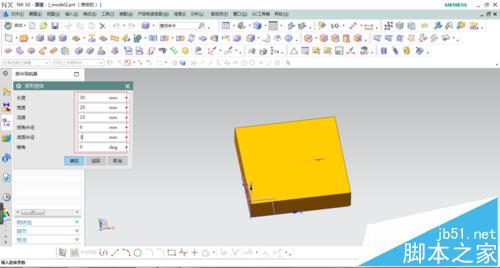

2、選擇放置面和參考邊，設置好腔體長度、寬、深度及周邊圓角和底面圓角尺寸，如圖所示，還可以設置錐度。

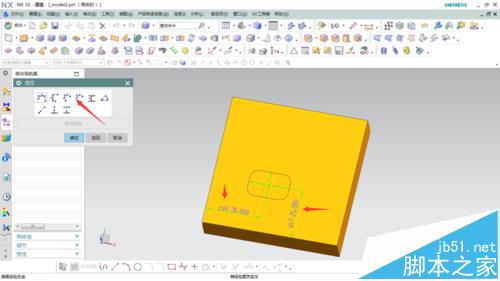

3、選擇垂直距離，分別選取腔體中心線和平行的邊線，設置兩者間的距離值。

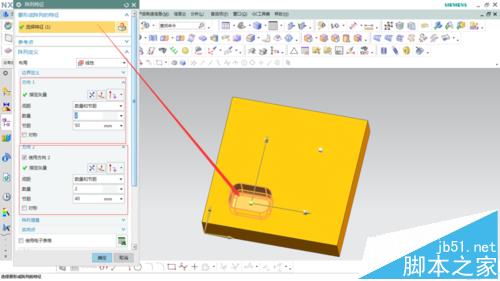

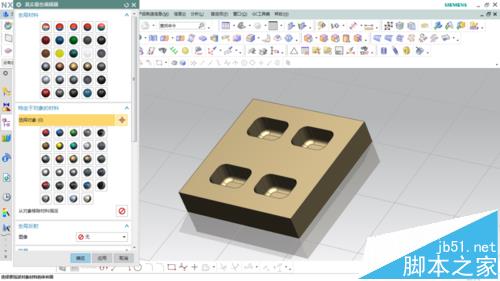

4、選擇陣列特征命令，選取方向1和方向2兩個相互垂直的方向，設置移動距離，選擇生成的腔體特征，完成后添加材料，效果如圖

注意事項：

注意選擇參考邊必須與長度方向平行。
