因為在百度知道里面看見有人問門把手的創建過程，這里就做了這篇經驗，因為尺寸不全，主要是個形狀和過程，通過多草圖截面，利用UG NX軟件的通過曲線組及掃掠命令等來創建門把手的技巧。

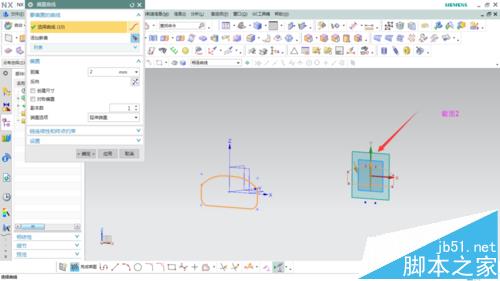

1、首先在基準平面繪制門把手中心截面，再通過偏移基準面來創建把手端面的兩個草圖截面。

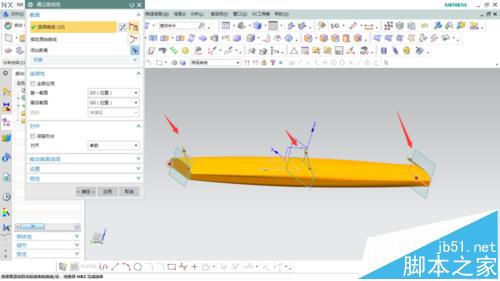

2、選擇曲面中的通過曲線組來創建手柄部分，如圖所示。

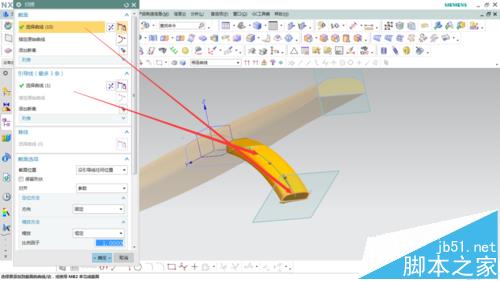

3、選擇垂直基準面創建手柄連接處的引導弧線，在弧線端點處繪制截面線。選擇掃掠命令對該截面沿導線掃掠。

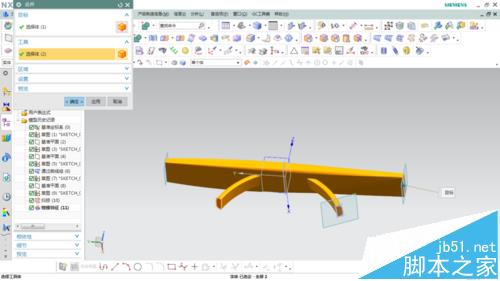

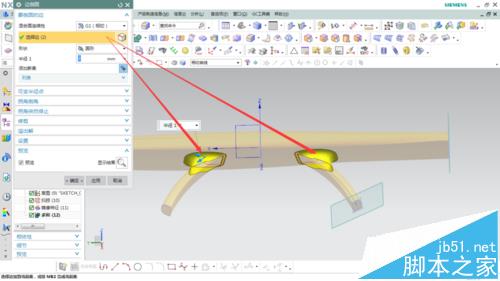

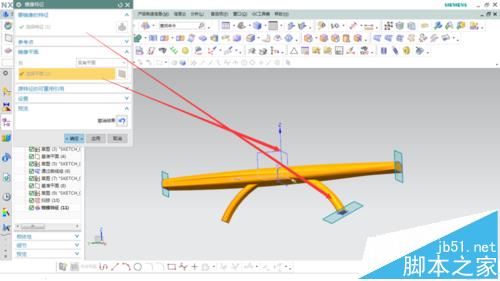

4、通過鏡像特征，將前面掃掠的實體鏡像到另一邊。接著進行求和。再選擇交接處進行倒圓角處理。

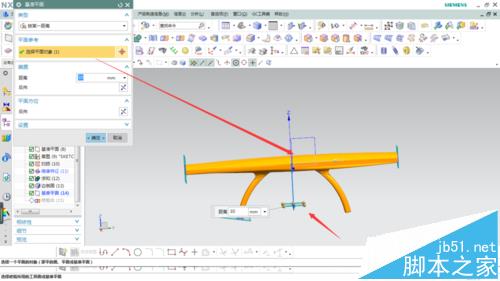

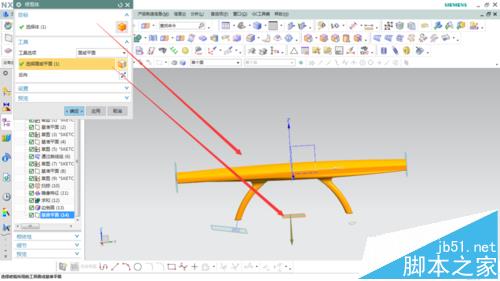

5、選擇新建基準平面，將基準平面向下偏移30毫米，選擇修剪體命令將底面修剪平整。

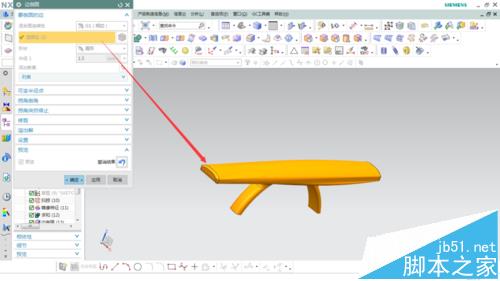

6、選擇邊倒圓命令對端面進行倒圓角。最后進行真實材料著色，效果如圖。

注意事項：

主要注意的是基準平面的選取和偏移。
