我們通常做的彈簧大多數都圓柱形的，如果要創建彈簧彎曲的形狀也是可以的，這里介紹怎樣通過樣條曲線做彎曲樣式來生成彈簧的技巧。

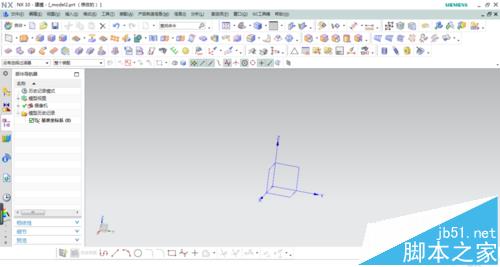

1、先新建一個模型文件，進入草圖，繪制一條樣條曲線，樣式尺寸根據自己需要。

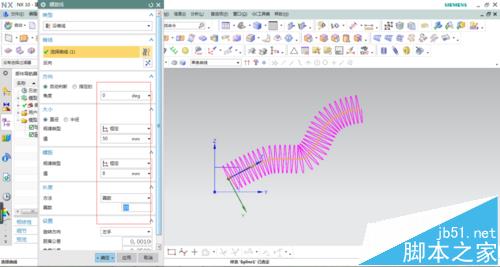

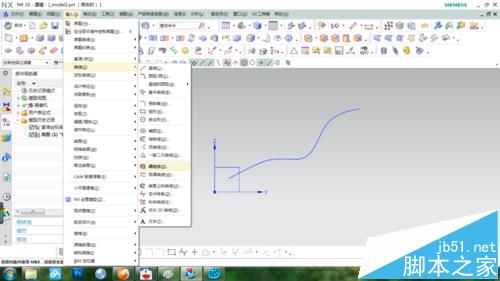

2、樣條線也可以直接在空間曲線中繪制。完成后點擊插入/曲線/螺旋線，選擇類型為沿脊線，指定直徑、螺距和圈數。

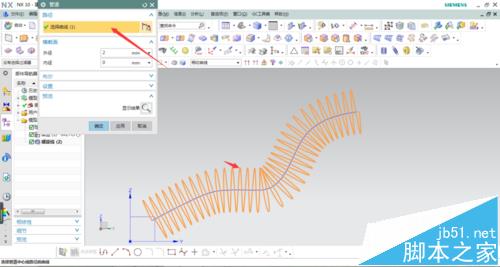

3、接著選擇管道命令，選取螺旋線生成彈簧。

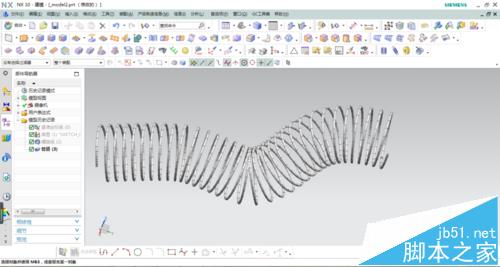

4、完成后隱藏曲線、草圖和基準，進行真實著色，效果如圖。

注意事項：

注意脊線必須是相切線。
