在我們的工作設計中，很多時候要用到數學運算。例如一條曲線的繪制，我們不可能去計算出每一個結點的坐標，這樣就需要插入一些運算公式。這里介紹一下在UG NX軟件中如何創建正弦規律曲線。

1、先打開軟件，在工具下拉菜單中有一個表達式選項，打開該選項如圖所示。在這里可以設置我們需要的參數表達式，這樣在繪制圖形時可以自動進行相應的運算。

2、這里以正弦曲線為例，設置如圖所示的名稱的公式，產生的值是軟件自動計算出來的結果。所有公式輸入完成以后，選擇確定退出表達式的設置。

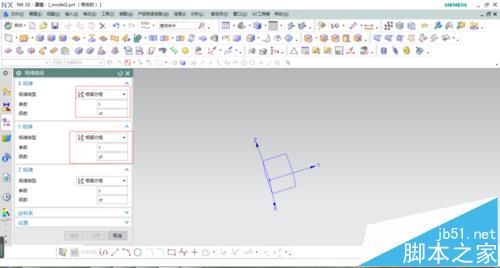

3、選擇插入/曲線/規律曲線，軟件彈出規律曲線對話框，如圖所示，我們前面在表達式中設置了X、Y軸的公式計算，這里在X、Y規律中選擇根據方程，選擇相應的函數名稱，也就是前面給的公式名稱。

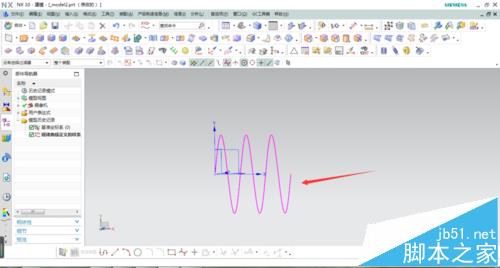

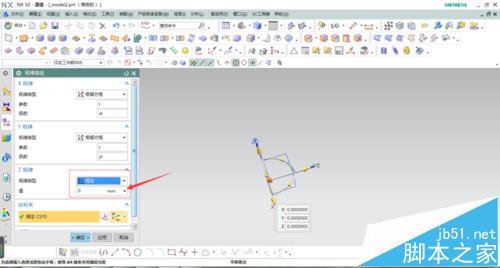

4、在Z軸規律中選擇恒定，值為0，即為原點開始，下面選擇我們創建規律曲線所要使用的坐標系。完成后確認正弦曲線如圖所示。

注意事項：

注意要先創建好規律表達式，再才能生成曲線。
