本節UG10.0教程教大家使用GC工具箱繪制壓縮彈簧的方法，歡迎學習，GC工具箱是標準件工具，用其可以設計彈簧、齒輪等標準件；

1、GC工具箱在靠右的菜單欄上，點開就可以看到畫壓縮彈簧了；

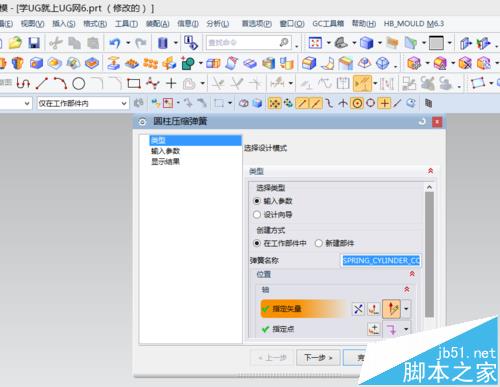

2、GC工具箱畫彈簧界面如下；

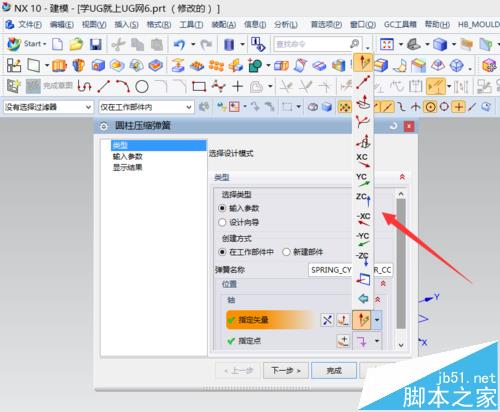

3、指定要繪制彈簧的方向，默認情況下是Z軸

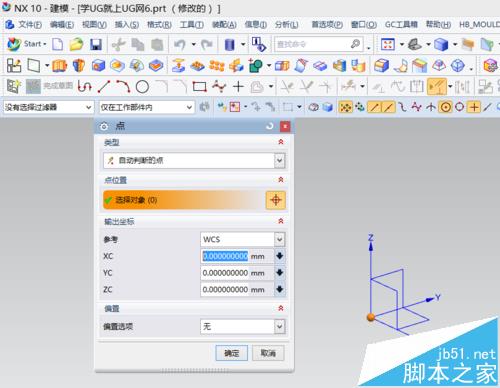

4、指定彈簧的基準點，也就是要放置彈簧的位置；

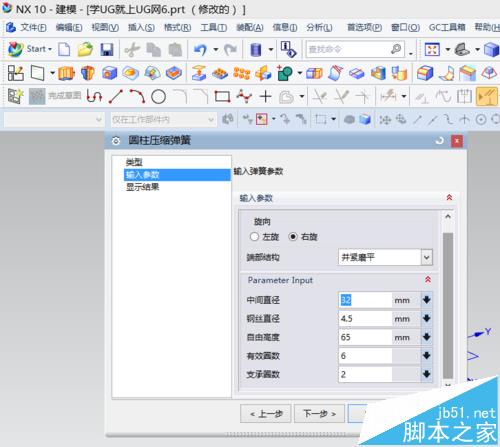

5、切換到參數選項，為彈簧指定規格；

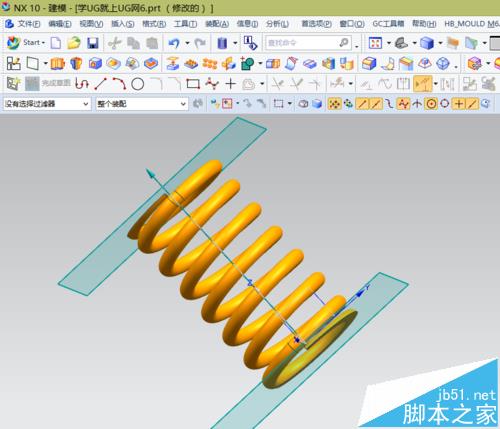

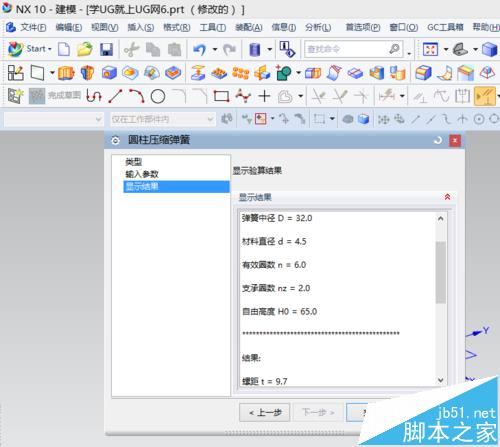

6、切換到結果中，可以查詢要設計彈簧的信息；點確定后，通過使用GC工具箱創建的壓縮彈簧如下：
