UG10.0中的拔模體命令可以簡單地理解為以一個平面，然后對其進行對稱拔模，本節經驗講解：關于拔模體的使用技巧。

1、在建模命令下，使用拉伸命令創建一個對稱的實體，其繪圖結果如下圖；

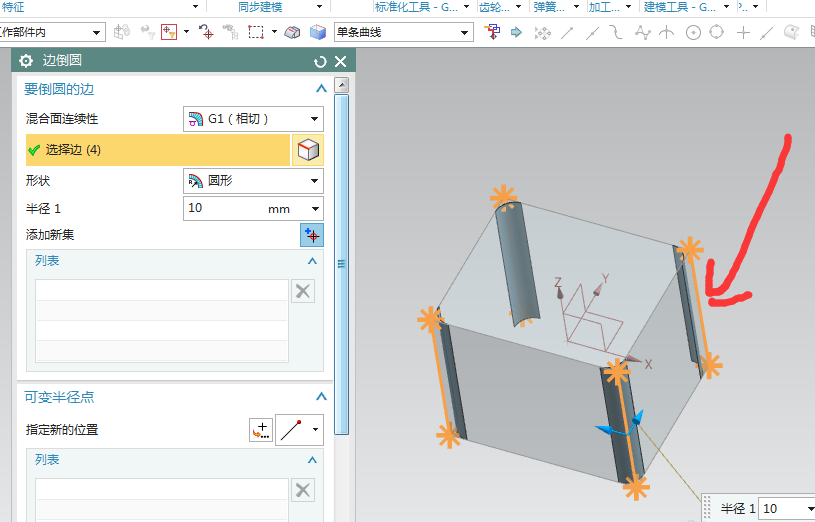

2、使用邊倒圓角命令，為剛繪制的四方體的四條邊線增加倒圓角特征；（其目的是為了使體的面存在相切，以便等下快速地選擇）

3、拔模體命令在：主頁菜單－詳細特征－拔模體；

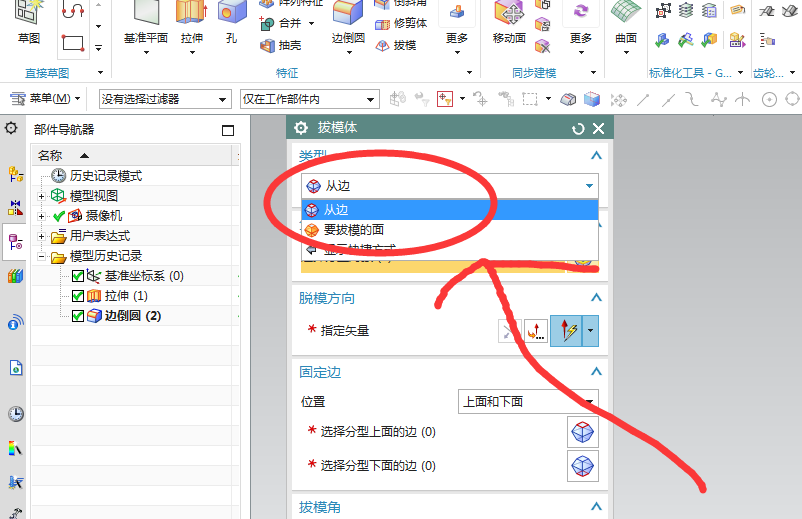

4、執行拔模體命令后，其彈出的操作對話框如下圖；

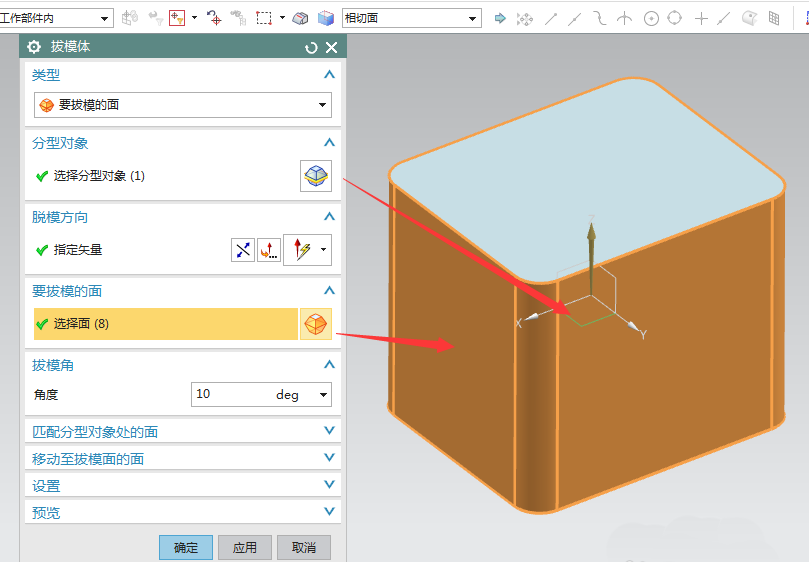

5、在分型對象上選擇中心面；在方向上選擇Z軸；要拔模的模選擇體的表面，然后點確定；

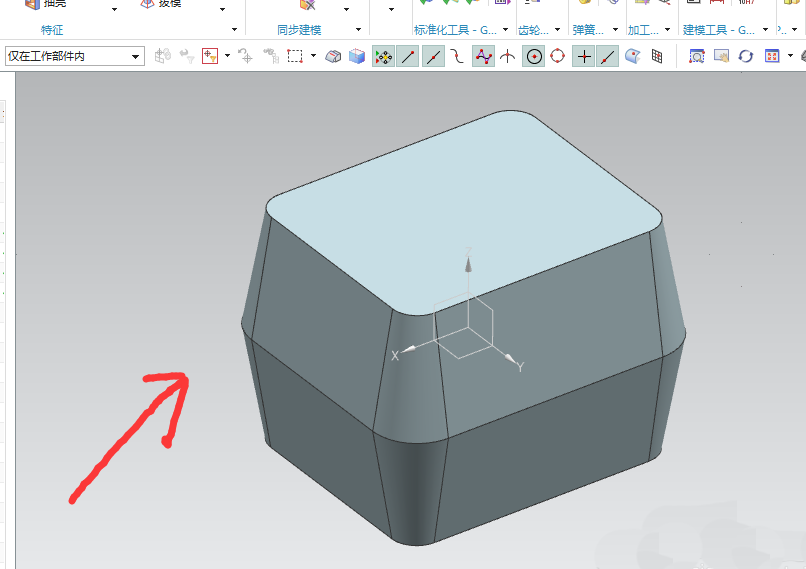

6、執行過拔模體命令的實體，其結果如下圖；

7、設計心德：一般的設計中，我們都是使用拔模來為零件增加角度，很少使用拔模體，不過當遇到可以使用拔模體的零件時，使用其可以快速地為所創建的面增加拔模。
