MStar ISP Utility是一款簡單實用，功能專業的液晶主板升級燒錄工具。它能夠幫助用戶從機芯中讀取或燒錄數據，也可以擦除數據，可適用于液晶主板售后升級，是MS58機芯電視指定升級工具，有需求的用戶請下載使用！

使用教程

一、燒錄前的準備工作 

1、設備： 

電腦（帶USB接口）1臺    

軟件燒錄工具（包括升級板，USB連接線，VGA線）1套

2、安裝燒錄工具：

①將燒錄工具的VGA線一端連接到待升級主板的VGA口上，USB線連接到電腦上，主板通電

②都能夠第一次將燒錄工具接到電腦上時，電腦會提示安裝。按照電腦的提示安裝三個驅動后，燒錄工具方能使用。

3、監測時候連接到主板的方法：打開ISP_Tool.exe，點擊Connect

①如果提示－Device Type is XXXXXXXX則表示連接成功。

②如果提示－Can’t fine the device type!!則表示沒有連接上，需要重新檢查燒錄工具的連接是否正確和穩定。

二、燒錄過程一般操作步驟

1、載入燒錄文件：打開ISP_Tool，點擊最上排圖標中的Read，這時會出現一個載入燒錄BIN文件的操作介面，點擊下面Read，打開所需燒錄的Bin文件。同時可以在左邊可以看到該燒錄程序的checksum。

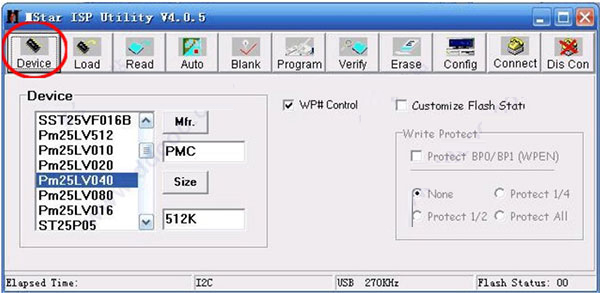

2、選擇芯片的型號及大?。狐c擊ISP_Tool工具上方Device圖標。這時會出現芯片及大小的選擇對話框，選擇所要燒錄主板芯片的類型大小。

提示：

①ISP_Tool的V4.3.9.4及以上版本一般都可以自動識別芯片的類型大小，使用該版本或以上的工具本環節可以略過。除非提示找不到芯片類型（Device not Selected yet）。

②SINHO的19,89系列芯片一般都選擇Pm25LV040。個別1M芯片需選擇Pm25LV080。

3、燒錄：

①先點擊Connect，如提示則表示可以進行燒錄，否則再次檢查燒錄工具連接是否正確。

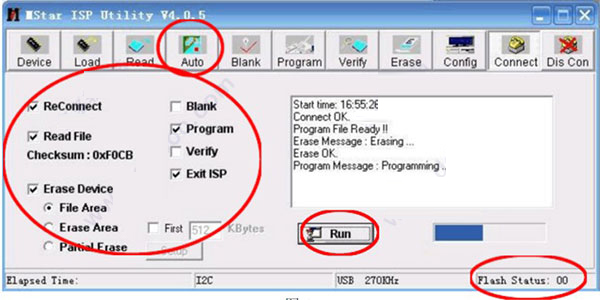

②點擊Auto，這時會出現燒錄的操作界面

③一般情況下按上圖設置即可

④點擊Run即可進行燒錄
