P4、C4的安裝、拆卸
一、478 針?lè)庋b的賽揚處理器的主板支持
確保使用支持478 針?lè)庋b的賽揚處理器的主板。持 478 針?lè)庋b的賽揚處理器的主板基于 ATX 板型規范，并使用符合 ATX12V 電源設計指南的電源。同樣，微ATX 板型的主板也支持 478 針?lè)庋b的賽揚處理器，它使用符合 ATX12V 或 SFX12V 電源設計指南的電源。
二、電扇散熱器支持
盒裝處理器內裝一個未固定的高質量風扇散熱器，在合適的機箱環境里使用可為賽揚處理器提供足夠的冷卻效果。風扇電纜必須連接到主板電源接頭，如處理器安裝說明（包含在盒裝處理器包裝里）中所示。
主板的 3 針接頭使用其中 2 針來提供 12V（電源）和 GND（接地）。風扇使用第三針向支持風扇轉速檢測的主板傳輸轉速信息。主板位于靠近插座處必須有一個 3 針的風扇電源接頭。
三、選擇機箱
478 針?lè)庋b的基于賽揚處理器的系統必須使用符合 ATX（修訂版本 2.01 或以后）或微ATX 規范（修訂版 1.0 或以后）的機箱，這取決于主板的板型。英特爾建議使用 ATX 板型主板的系統集成商選擇符合 ATX 規范（修訂版 2.01 或以后）的機箱。同樣，使用微 ATX 板型主板的系統集成商應該選擇符合微ATX 規范的機箱（1.0 或更高版本）。
四、處理器的安裝
作為盒裝處理器手冊的補充，請按以下方法安裝處理器和風扇散熱器。打開處理器插座手柄（見圖 8）并仔細調整處理器位置，可以用處理器和插座上的針 1 標記來對準（小心，不要彎曲處理器的任何一根針）。FC-PGA2 封裝基體上的處理器針 1 標記應該與插座上的針 1 標記對齊（圖 9）。將處理器插入插座并合上插座手柄。
圖8（打開插座手柄）：
此主題相關圖片如下：

圖9（對齊處理器上的針1和插座上的針 1）：
此主題相關圖片如下：

請使用以下方法來安裝風扇散熱器：
盒裝英特爾賽揚處理器有熱接口材料連接到散熱器的底部，如圖 11 所示（注意不要損壞熱接口材料）。
此主題相關圖片如下：

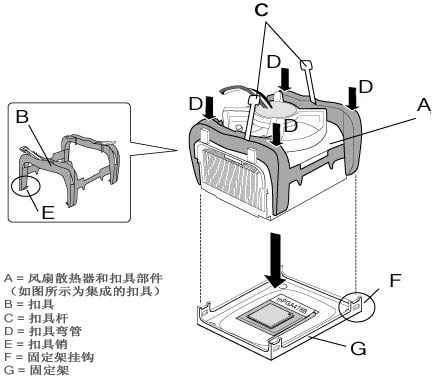

根據固定架（風扇散熱器是對稱的）調整風扇散熱器和夾扣部件（見圖 10 中的 A）
此主題相關圖片如下：

，并將固定架放到處理器上（如圖 11 所示）。允許散熱器基座在處理器集成式導熱器表面壓縮（沒有旋轉和扭曲）熱接口材料。
當扣具桿（如圖 10 中的 C）朝上時，壓下全部 4 個扣具彎管（如圖 10 中的 D），這樣就將固定扣具銷（如圖 10 中的 E）固定到固定架掛鉤上（如圖 10 中的 F），如圖 12 所示。
此主題相關圖片如下：

注：確保處理器風扇的電線沒有受到任何阻礙，也沒有被扣具彎管纏?。ㄈ鐖D 10 中的 B）。
　
注：保證不讓散熱器在處理器集成式導熱器上旋轉和扭曲非常重要。固定風扇散熱器的同時關閉扣具桿，這樣可以保證熱接口材料不被損壞，并且處理器也可以正常運行。按照以下步驟，關閉扣具桿并保證熱接口材料不被損壞：
確保反方向逐次關閉扣具桿（完全關閉桿需要用一定的力），如圖 13a 所示

。首先，關閉扣具桿（圖 13b 中的 1），同時用您的另一只手拿住風扇散熱器的上端（圖 13b 中的 A）
此主題相關圖片如下：

然后，關閉扣具桿（圖 13c 中的 2），同時用您的另一只手拿住風扇散熱器的上端（圖 13c 中的 B）。
一旦關閉了扣具桿，驗證散熱器固定完好，扣具銷也正確安裝在固定架掛鉤上。
此主題相關圖片如下：

最后，將處理器風扇電線連接到主板風扇電源頭（圖 14）。請參閱主板手冊，找出正確的風扇接頭。
此主題相關圖片如下：

六、拆卸盒裝處理器
每次從處理器拆卸散熱器時，更換熱接口材料是非常關鍵的，這是為了保證熱量充分傳遞到盒裝處理器的風扇散熱器。
注：確保采用合適的靜電放電 (ESD) 預防措施（接地母線、手套、ESD 墊片或其他保護措施）來避免損壞處理器和系統中的其它電氣組件。
注意：如果您發現卸載處理器要使用相當?shù)牧猓?qǐng)考慮戴上手套保護您的雙手，并注意雙手不要碰到機箱金屬邊緣。
連接到散熱器的熱接口材料
英特爾不建議去除位于盒裝處理器風扇散熱器頂部的熱接口材料。擦除這些材料可能會導致處理器損壞，并且導致處理器保修失效。如果您必須擦除熱接口材料而且使用以前的風扇散熱器，請更換這些材料。另外，如果熱接口材料完全損壞，您必須更換風扇散熱器。請聯系“英特爾客戶支持”，獲得替換的風扇散熱器。
高頻發熱電極中的熱接口材料
當使用盒裝處理器而沒有正確利用里面的熱接口材料時，可能會導致處理器損壞和處理器保修失效。如果您必須擦除熱接口材料而且使用以前的風扇散熱器，必須使用全新的熱接口材料。請聯系“英特爾客戶支持”，得到新的高頻發熱電極中的熱接口材料。
按照以下步驟從系統中拆卸盒裝處理器：
關閉系統，拔除電源，從系統中斷開電線。
確保處理器處于可接觸的位置, 并從主板接頭處拔除風扇散熱器電源線。
逐次反方向打開扣具桿（圖 10 中的 C）。將扣具桿朝上放置（如圖 15 所示）。
此主題相關圖片如下：

使用 #1 小平頭螺絲刀，從固定架掛鉤（圖 10 中 F）上取下扣具銷（圖 10 中 E）。步驟 (5) 到步驟 (7) 將描述從固定架掛鉤上取下扣具銷的方法。
注：在使用螺絲刀時，注意不要損壞主板。
從圖 15 中的 1 開始，從扣具（圖 10 中 B）頂端，將螺絲刀插入扣具彎管（圖 10 中 D）附近的小槽口，如圖 16 所示。
此主題相關圖片如下：

注：必須小心地使螺絲刀位于扣具和固定架掛鉤的中間（見圖 17 中的側視圖）。到位后，螺絲釘必須處于扣具銷的頂端。
此主題相關圖片如下：

在扣具銷上施加壓力，同時朝向風扇散熱器旋轉螺絲釘，從固定架掛鉤上取出扣具銷（見圖 18 中的側視圖）。
此主題相關圖片如下：

對于每一個扣具銷重復步驟 (5) 到步驟 (7)，直到從固定架掛鉤上取出所有的扣具銷。
　
注：注意扣具銷可能會重新連接到固定架掛鉤上。為避免發生這種情況，請遵循以下步驟：
首先，從風扇散熱器的同一邊取出扣具銷（圖 15 中的 1 和 2）。
一旦圖 15 中的 1 和2 取出后，用您的另一只手拿住一個扣具彎管的頂部（圖 15 中的 1），將扣具輕輕地往上推（為了阻止扣具銷的重新連接）。然后，從風扇散熱器的另一邊取出扣具銷（圖 15 中的 3）。
現在，換一下，拿住另一個扣具彎管的頂部（圖 15 中的 2），將扣具輕輕地往上推（為了阻止扣具銷的重新連接）。然后，從風扇散熱器的另一邊取出扣具銷（圖 15 中的 4）。
當從固定架掛鉤上取出所有的扣具銷后，慢慢地從處理器和固定架上拆卸風扇散熱器。輕輕地前后扭動固定架里的散熱器，加熱散熱器都可以減少處理器和散熱器之間熱接口材料的表面張力，使得散熱器更容易卸載。
一旦散熱器拆卸完畢，抬起處理器插座手柄，從插座中拔出處理器針。仔細地將處理器拔出插座（小心不要彎曲處理器的任何一根針）。
