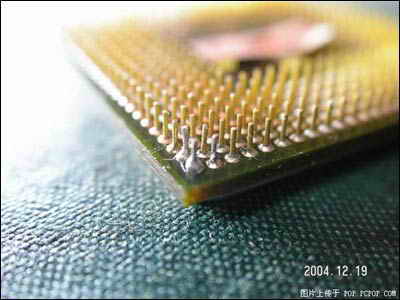

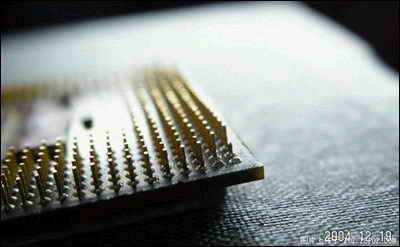

上圖為斷掉的兩個CPU針腳。

    側面看是斷掉兩根，那個半根是其實是個頭尾親密接觸的“U型”，這是被強插的證據。

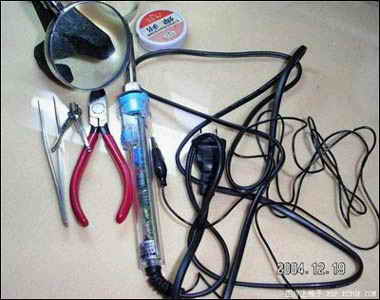

    修理前工具要準備好，都是很常見的家用裝備：放大鏡、電烙鐵、鑷子、指甲剪、雙面膠紙、松香和焊錫絲、酒精。

    這里除了要求電烙鐵頭部一定要尖外，還須注意烙鐵頭是否沾錫，使用時要保持尖部也有均勻的一層焊錫。在一般地攤上10元左右的電烙鐵所用材料比較差，很難在頭部上錫。解決的辦法可以找直徑3～4mm以上的銅絲磨尖替換掉原來的烙鐵頭。

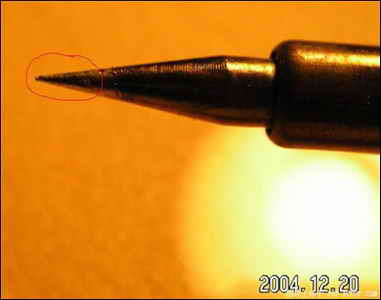

    電烙鐵頭部是否“上錫”很重要

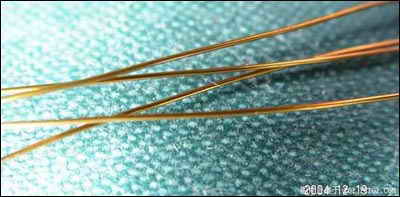

這是和針腳一樣粗的漆包線，銅線當然更好，不需要很長10cm足夠了.

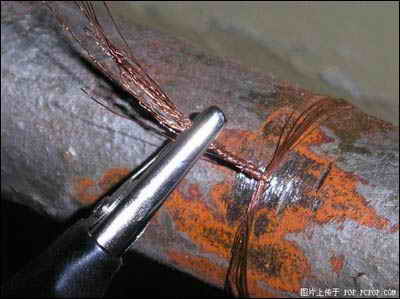

用雙面膠紙將CPU針腳粘在桌面上固定好，這樣做的缺點是收工后清理殘膠很煩人。 漆包線去漆。剪成5公分左右的小段手指捏著穩就可了，頭部上錫。去漆簡單點可以用刀片輕輕刮掉，或者用火燒掉。 光源要強。沒放大鏡基本看不清楚，用上了又不習慣。光源也不好，容易在這里失誤。

    開工就簡單了。一手鑷子一手烙鐵，干掉前面那條正在練瑜枷的針腳。再平滑一下三個焊點。接著像圖上的樣子焊上就可以了。

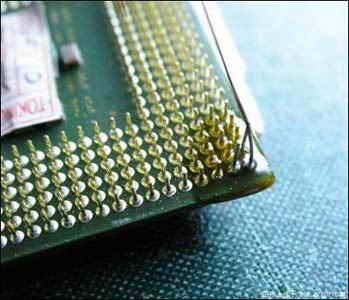

新的“針腳”已經被安放妥當

    焊接前在三個點上熔一小塊松香滴上一滴酒精，烙鐵上只能有很薄的一層焊錫，一定不能多了，這樣出來的焊點牢靠些，而且也會圓滑閃亮。

    還要說的是，CPU原來的焊點融點都很高，平常用250度的檔就可以融化焊錫了，但在這塊CPU上用400度的檔才可以。但這樣電烙鐵溫度過高時會有氧化層，因而就不粘錫了，所以要準備一塊濕布，遇到到烙鐵不粘錫了就趁熱擦掉氧化層，再重新上錫。

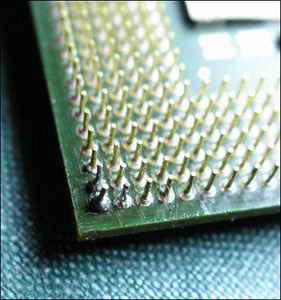

    每個針腳固定后要用一點力搖一搖，確定焊牢就可以用指甲去掉多余的部分了。見圖：角上的那個大“凸起”就是因為光線不好造成的敗筆。

    最后在主板上插了一下，也沒有任何影響。不好看，不過應該是最結實的了。這會兒還沒洗，所以它們看起來臟臟的。

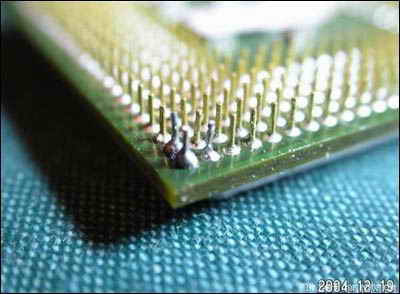

    新焊接的針腳根部有一個大的凸起，不過并不影響使用

    可以用牙簽，酒精或著丙酮，二甲苯之類的洗掉殘留的松香，這下干凈多了。

    裝上板子，去掉后邊的殘膠。
