核心電壓：圖標 VCC 圖中位置 AF21 參考電壓 1.75V。
復位：圖標 RESET# 圖中位置 AB25參考電壓1.75V。
時鐘：圖標 BCLK[0] BCLK[1] 圖中位置 AF22 AF23參考電壓 1.75V
PG信號：圖標 PWRGOOD圖中位置AB23 參考電壓 1.75V
1V參考：圖標GTLREF 圖中位置 AA21 F20 AA6 F6參考電壓 1. V（注：四個當中有一個為1V，均為正常）
64根數據線：圖標 D#[0]→D#[63] 圖中位置 B21→AA24參考電壓 1.75V（他們的對地阻值與對地電壓均相同）
32根地址線：圖標 A#[03]→A#[35] 圖中位置 K2→AB1參考電壓 1.75V（注：他們的對地阻值與對地電壓均相同，A#32、A#33、A#34、A#35未開發）
VID信號：圖標 VID0→VID4圖中位置 AE5→AE1參考電壓無（注：VID0→VID1→VID3→VID4需要連接在一起的都接地，VID2不接地）
感應信號：圖標 VCC+VCCSENSE圖中位置B7+A5參考電壓無（注：VCC+VCCSENSE連接在一起才能產生感應信號）

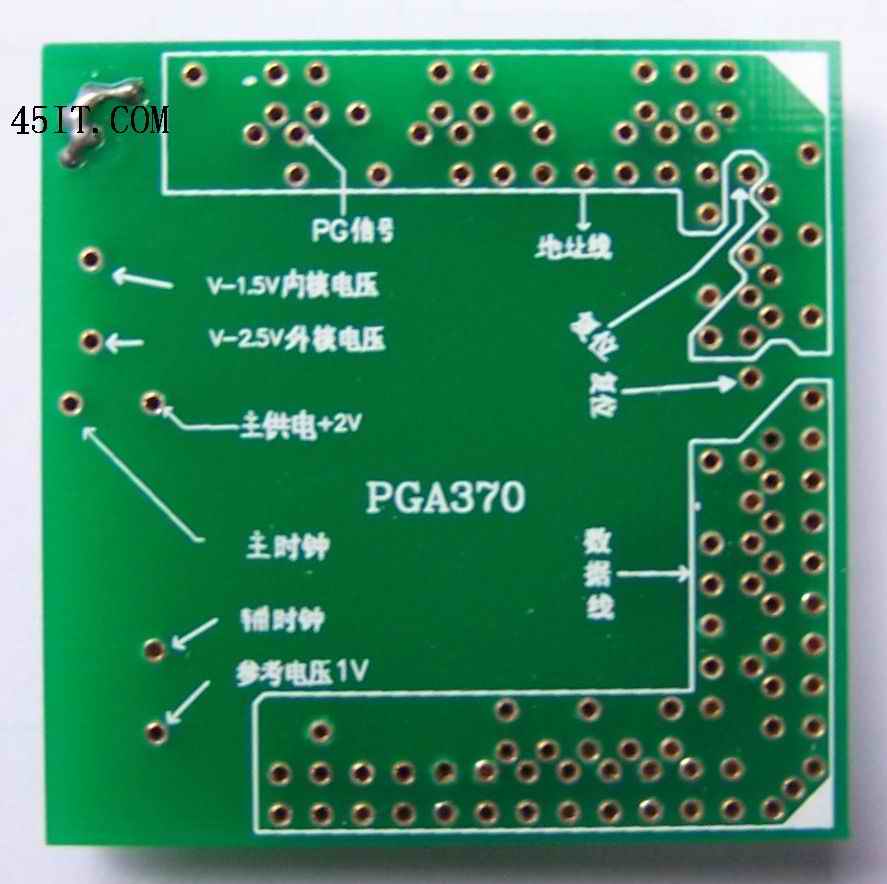

⒉SOCKET370的假負載圖解（參照370的正面引腳對照圖）

核心電壓：圖標 PLLI 圖中位置 W33 參考電壓 2V
復位：圖標 RESET 圖中位置 X4 、AH4參考電壓1.5V到2V之間（如果有一組沒復位可以用線將X4與AH4連接起來）
主時鐘：圖標BCLK圖中位置 W37參考電壓無（用示波器測假負載上的時鐘是否有波，有波表示正常66M、100M由時鐘IC發出）
輔助時鐘：圖標PCICLK圖中位置J33 參考電壓無（用示波器測假負載上的時鐘是否有波，有波表示正常14.318M、16M由時鐘IC發出）
PG信號：圖標 PWRGD圖中位置AK26 參考電壓只要有高電壓就正常（低電壓=無電壓、有電壓=高電壓）
VTT參考電壓：圖標V-1.5、V2.5 圖中位置 AD36、Z36 參考電壓 1.5 V、2.5V（注：作用為HOST總線數據線地址線供電的）
1V參考：圖標VREF 圖中位置 E33參考電壓 1V（注：太低了不開機）
64根數據線：圖標 HD0→HD63圖中位置 W1→F16參考電壓無（他們的對地阻值與對地電壓均相同）
32根地址線：圖標 HA4→HA31 圖中位置 AH12→AD41參考電壓無（他們的對地阻值與對地電壓均相同，有3根未開發）
VID信號：圖標無圖中位置 AM34、AM36、AL37、AJ37、AK36參考電壓無（把他們均連接在一起）

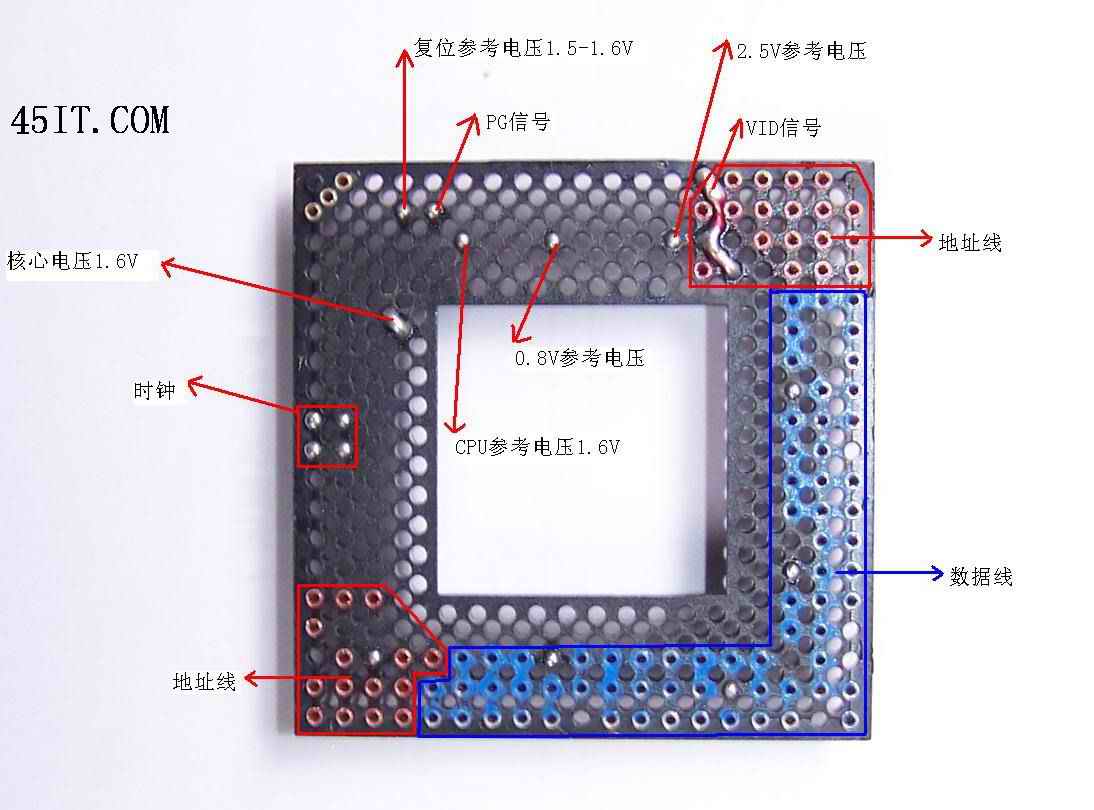

⒊AMD462假負載圖解（參照462的正面對照圖）
