隨著處理器的不斷升級，處理器的發熱量也逐漸增加，不少最新高端處理器甚至使用了水冷散熱新技術，隨著cpu散熱的加強，目前不少電腦的cpu風扇安裝已經不再像以前那么簡單了，cpu散熱風扇安裝不好，直接導致處理器散熱不良，非常容易導致電腦藍屏死機，影響CPU壽命等。

　在上期文章里，筆者挑選了不同接口的主流處理器給大家詳細講解了組裝電腦之史上最全的CPU安裝教程 。順藤摸瓜今天筆者就繼續給用戶們講解如何安裝CPU散熱器。在講解如何安裝之前，我們一起溫習下CPU的散熱原理。

  DIY核心硬件之一的中央處理器（又稱作“CPU”），由純度極高的硅材料制造而來，每個CPU芯片中包括百萬、千萬個晶體管。例如，2007年65納米制程的Intel酷睿2 四核處理器包含5.8億個晶體管。計算機電源供電，通過主板傳遞給處理器針腳，針腳再次分配給晶體管。運算數據讓大量的晶體管高頻率工作（主頻相關知識省略），晶體管消耗了多半電能產生大量的熱量。如果不及時散出大量的熱，處理器極可能采取自動保護措施斷電。

CPU散熱原理：

    處理器在工作時都會產生大量的熱量，所以工程師在設計處理器時考慮到散熱問題會給每個盒裝的處理器里放置一個散熱風扇（極少的AMD黑盒處理器沒有風扇）。CPU風冷風扇分兩種：下壓式風扇和側吹式風扇，兩種風冷風扇都是與處理器表面緊貼在一起的，利用金屬的熱傳遞性能將處理器中的熱量迅速傳遞出來，達到降低和穩定處理器溫度的作用。


CPU散熱原理

　綜上所述，CPU散熱風扇對整機來講是不可缺少的，處理器離開風扇會導致不可逆的損壞，諸如：縮短處理器的壽命、損傷處理器內部元件等。正確安裝散熱器才能保障整機的安全運行，下面筆者就會精選幾款代表性的CPU散熱器風扇給大家一一講解風扇的安裝方法。

Intel（LGA 1155、1156、775接口）原裝風扇安裝：

 Intel原裝風扇采用下壓式風扇設計，原裝風扇本身自帶硅脂，因此可以直接安裝（無需再次涂硅脂）。在安裝完Intel酷睿i3 2100處理器后，進行風扇的安裝。

第一步：整理風扇

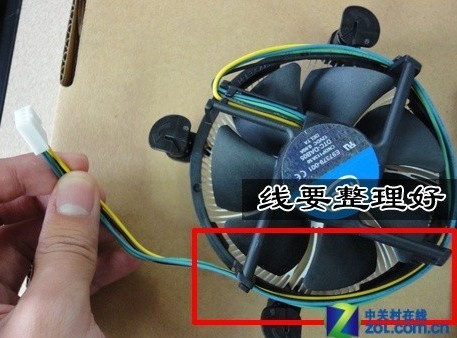

CPU風扇線一定要整理好，防止卡到風扇

  整理風扇一定要注意風扇電源線和扣具按鈕位置，線要提前整理出來，不要讓風扇在運行工作時對線產生各種接觸，電源線初始位置一般是處于風扇里（取出既可）。

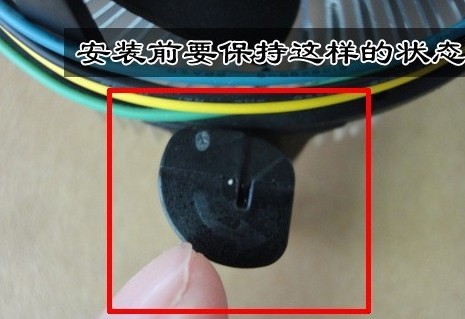

注意：如圖所示扣具按鈕上的黑色凸起圓點要靠近風扇，如果旋鈕沒有靠近風扇請將其恢復。

第二步：調節散熱器位置

CPU風扇固定之方向的調節

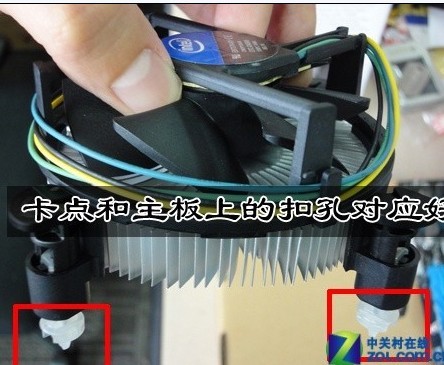

  　將散熱器調放到合適的位置，將風扇水平放置到處理器口蓋上方，扣具四周的扣柱（尖嘴觸角）的底部需與主板上的四個扣點對齊。

將CPU風扇引腳與主板缺口對齊

 　Intel處理器的主板扣孔分布在CPU插槽附近，用戶觀察主板就可以輕松發現。Intel原裝散熱器在安裝前一定要看旋轉開關是否完全恢復原位（原位：圓點緊挨著散熱器的位置）。

第三步：按壓扣具

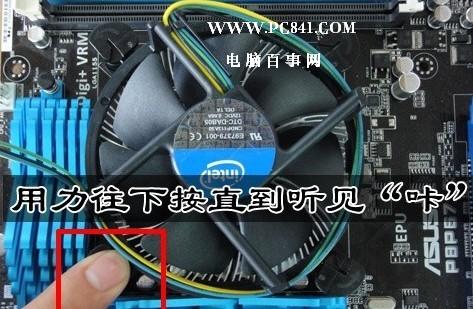

按壓扣具按鈕時要加力，當聽到一聲清脆的咔嚓聲后證明按壓成功

    散熱器扣具由于采用四個扣具設計，所以最佳的安裝扣具的方法就是“對角線”按壓安裝法。順序按壓容易造成風扇受力不均，導致另兩個扣具按壓困難。

注意，按壓扣具按鈕時要加力，當聽到一聲清脆的咔嚓聲后證明按壓成功。

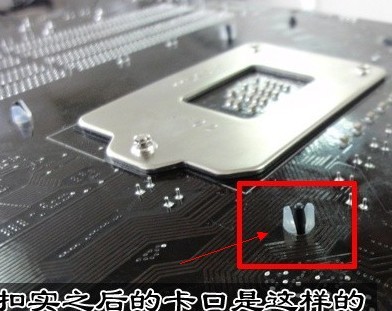

CPU引腳安裝好后可以在主板反面看效果

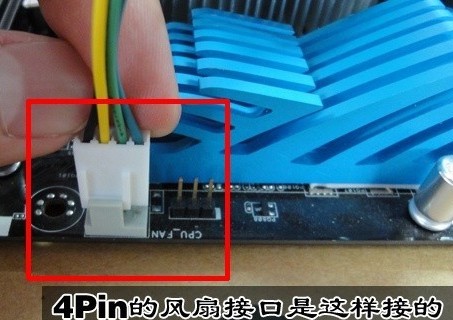

 在安裝玩散熱器后，我們需要連接散熱器風扇的電源線（風扇的4Pin接口）插到主板的散熱供電接口。

不要忘記了安裝后4PIN CPU風扇電源

第四步：拆卸風扇

  拆卸散熱器首先需要拆卸電源線，將風扇電源線與主板分開，然后再處理散熱器扣具的拆卸。

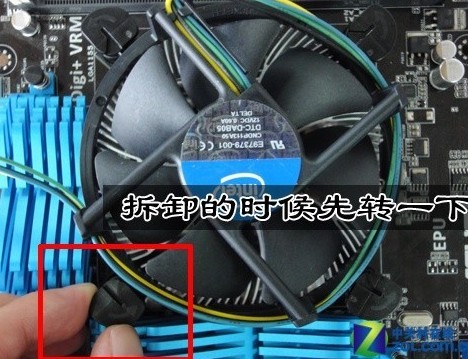

拆卸散熱器風扇方法

  用戶學會安裝散熱器同時也要會拆卸，Intel原裝散熱器的拆卸方法有兩點需要注意。1.按照按鈕所指示的方向，將扣具柱頂端凸起圓點向散熱器外逆時針旋轉。2.待將旋轉后的扣具柱用拇指和食指用力向上抬起，將四個扣具順次取出即可。

◇Intel（LGA 1155、1156、775接口）原裝風扇安裝注意點：

◆首先散熱器安裝前的準備工作做好；
◆將散熱器扣具上的旋鈕復位；
◆對角線按壓旋鈕，將散熱器扣好；
◆卸載處理器時一定要先拔下風扇電源接口，再逆時針旋轉旋鈕進行風扇拆卸。

產品：速龍II X3 440（盒） AMD CPU AMD原裝風扇的安裝準備

AMD（AM3、AM2+接口）原裝風扇的安裝：

 AMD散熱風扇做的就相對簡單，其采用兩點卡扣式設計，散熱器的安裝和拆卸相對Intel簡化了不少。

第一步：整理散熱器電源線，讓電源線盡量靠供電插口近些。

整理散熱器電源線，與觀察AMD散熱風扇

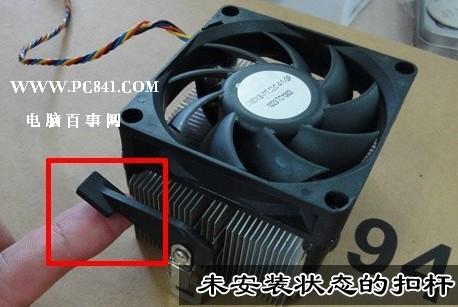

第二步：觀察AMD扣具，將壓桿恢復到初始位置（如上圖所示）壓桿與主板呈水平的位置。

安裝好的CPU散熱器其壓桿與主板呈水平的位置

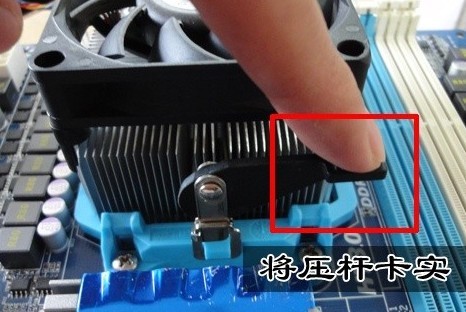

第三步：將散熱器兩側的卡扣分別扣在主板的扣具上，將壓桿拉起并按下，壓桿直到完全按下即可（此時與主板再次呈水平位置）

AMD CPU風扇固定效果

第四步：插穩散熱風扇的供電接口

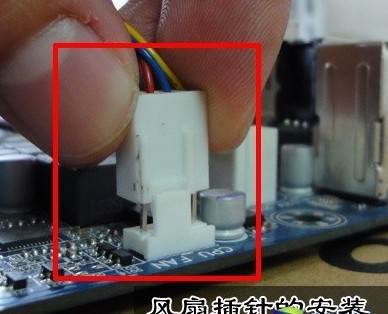

插穩散熱風扇的供電接口

注意：此步驟電源插口應垂直（與主板角度垂直）插入主板供電接口
◇　AMD（AM3、AM2+接口）原裝風扇的安裝注意點：

◆首先散熱器安裝前的準備工作做好；
◆將散熱器扣具上的拉桿復位；
◆按壓壓桿，將散熱器扣好，并垂直插好風扇電源接口；
◆卸載處理器時一定要先拔下風扇電源接口，再向上拉起拉桿進行風扇拆卸。

產品：酷睿i5 2300（盒） Intel CPU 第三方CPU散熱器安裝的準備工作

  如今超頻玩家都喜歡改裝散熱器，第三方散熱器具有導熱性能好，靜音效果佳的特點。筆者下面就給大家介紹一款第三方的CPU散熱器安裝方法，選用的是NZXT的HAVIK 140 雙風扇散熱器.

第一步：整理散熱器主件及附件

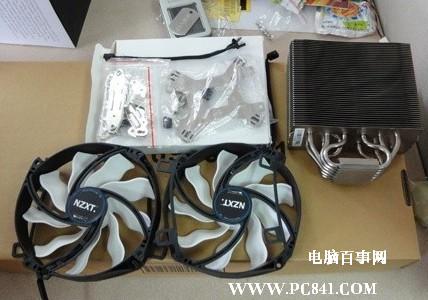

DIY散熱器及其配件

　散熱器及其配件，該散熱器采用了雙風扇，其散熱效果不錯，風量十足。對于雙風扇的安裝可以根據自己的需求。

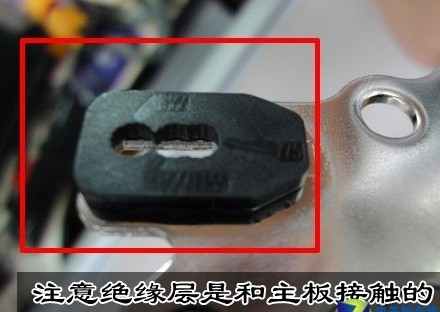

散熱器絕緣層

  這款散熱器絕緣層帶有處理器接口型號標識，方便用戶安裝散熱器。該散熱器支持3款接口處理器，所以用戶在安裝散熱器的時候要選擇正確的接口上螺絲。

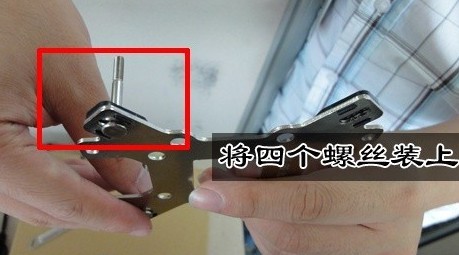

螺絲一定要完全寧進背板插孔內，確散熱器穩定運行。

 螺絲一定要完全寧進背板插孔內，確散熱器穩定運行。

產品：酷睿i3 2100（盒） Intel CPU 第三方CPU散熱器底座的安裝

第二步：將散熱器主板底座安裝好

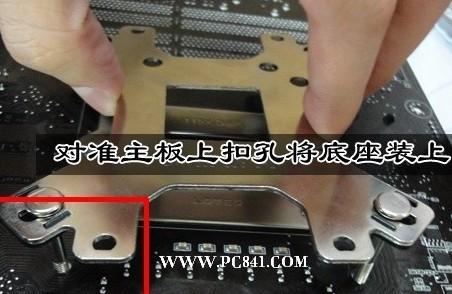

先將散熱底板固定在主板中

 底座要與主板的四個插孔對齊，四個螺絲與主板插孔逐個對齊后才可完全插入。

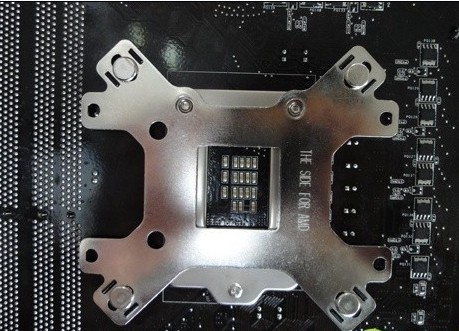

固定好的散熱架在主板背部效果

 背板安裝完畢后，應該是這樣的。

第三步：組建板卡正面固定支架

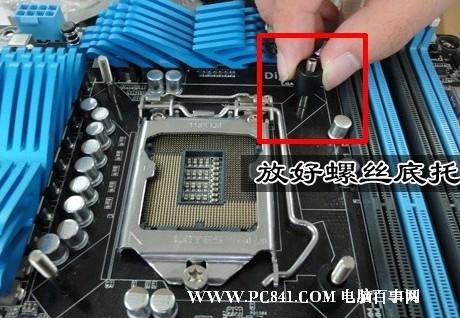

給四個螺絲安裝四核相應的螺絲底托，底托需要用戶耐心逐個擰緊

 將主板翻到正面，正面水平向上給四個螺絲安裝四核相應的螺絲底托，底托需要用戶耐心逐個擰緊方可。

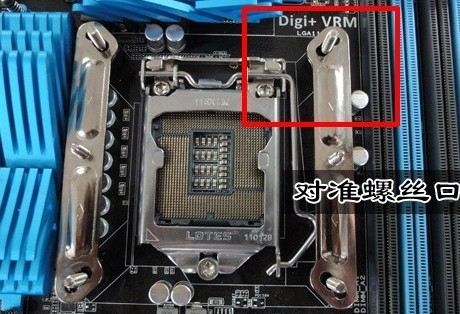

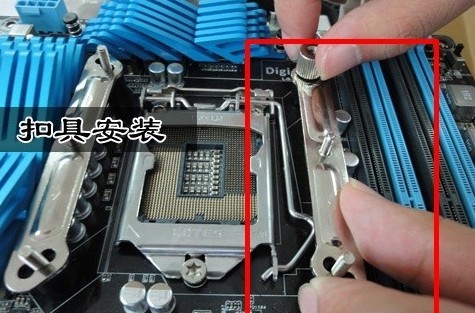

上輔助扣具

 上輔助扣具，如上圖所示。穩固扣具的插孔選擇需要與底板扣具的一樣，需要依據處理器接口的型號而選擇。

給輔助扣具的邊緣四個固定點安裝上固定螺絲

注意，此步驟是給輔助扣具的邊緣四個固定點安裝上固定螺絲。

產品：酷睿i3 2100（盒） Intel CPU 第三方CPU散熱器安裝

第四步：安裝散熱器

 安裝散熱器時先要把硅脂涂抹均勻于散熱器上，然后輕輕放到CPU扣蓋上方。

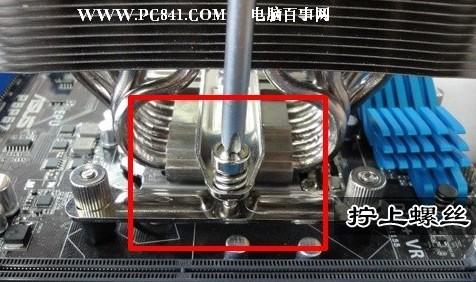

將CPU風扇固定在輔助扣具上

 將散熱器固定到CPU扣蓋上方，用螺絲刀將附件中的扣蓋擰緊在輔助扣具上。

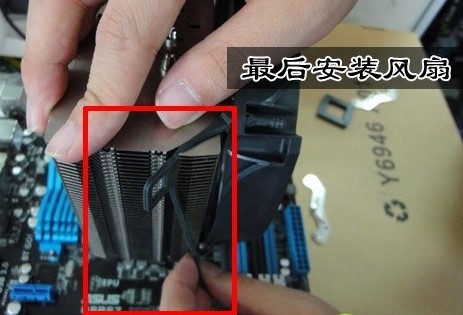

CPU風扇安裝

 安裝風扇，該產品風扇采用了橡膠扣具，簡簡單單如圖所示安裝散熱風扇只需兩步。

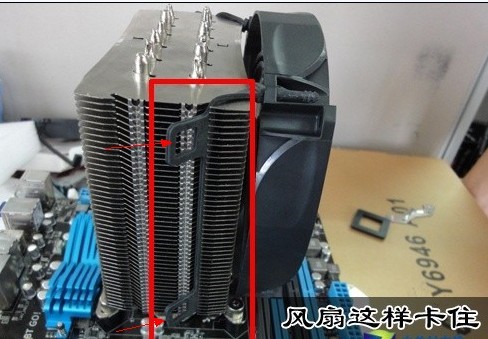

CPU散熱風扇這樣卡住

CPU散熱器安裝完畢

  在安裝第三方散熱器時一定要注意，均勻涂抹附帶的硅脂。硅脂可以讓處理器與散熱器之間傳遞熱量，對散熱起到催化的作用。

◇第三方風扇的安裝注意點：

◆首先散熱器安裝前的準備工作做好，整理出散熱器所附帶的零部件；
◆將背板的螺絲按照指定接口插好；　　
◆固定好背板扣具和主板正面扣具；
◆先安裝散熱器，后安裝散熱風扇，最后擰緊扣具螺絲，讓散熱器固定；
◆將散熱器風扇電源垂直接到主板CPU風扇電源接口。

編輯點評：

  此次安裝教程筆者通過介紹了3款不同的處理器風扇，詳細的將主流CPU散熱器的安裝方法整理并講解給大家，希望網友們可以在本文中了解并掌握CPU風扇的整體安裝于拆卸。夏天剛過，電腦應該做個及時的清理了，處理器最好也將風扇和CPU 分別取下除塵和重新更換硅脂。良好的散熱可以讓CPU運行穩定，DIY電腦從零學起，就講到這里，希望用戶們可以掌握今天的課程。
