現在AMD GPU顯卡已經進入14nm FinFET工藝和“Polaris”(北極星)架構時代，并即將迎來更高端、更強大的“Vega”(織女星)，CPU處理器方面的終極大招也即將釋放，這就是萬眾期待的全新架構“Zen”。下面就詳情來看看AMD Zen架構全球首公開詳情吧！

當地時間2016年8月17日，AMD在美國舊金山首次公開了Zen架構的具體設計細節，并首次公開進行了實際性能展示。

AMD總裁兼CEO蘇姿豐博士(Dr. Lisa Su)。

AMD高級副總裁兼CTO Mark Papermaster。

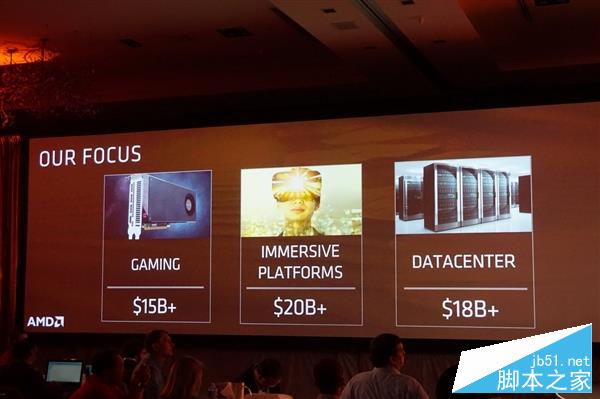

AMD公司目前的業務重點可以分為三大領域，包括游戲、沉浸式平臺、數據中心，市場價值分別約有150億美元、200億美元、180億美元，而它們無疑都需要有強大的CPU作支持。

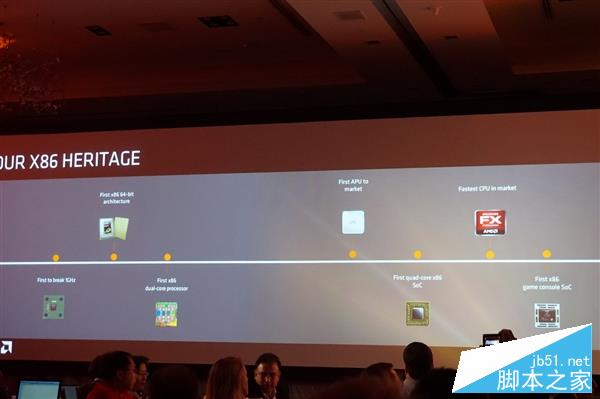

AMD CPU歷史上創造過大量輝煌瞬間，比如首次突破1GHz頻率大關、首個x86 64位架構、首個x86雙核處理器、首個APU、首個四核x86 SoC、最快CPU、首個x86游戲主機SoC。

Zen架構則是AMD一次全新的開始，全球眾多團隊都參與了研發，包括北美、中國、印度等等。

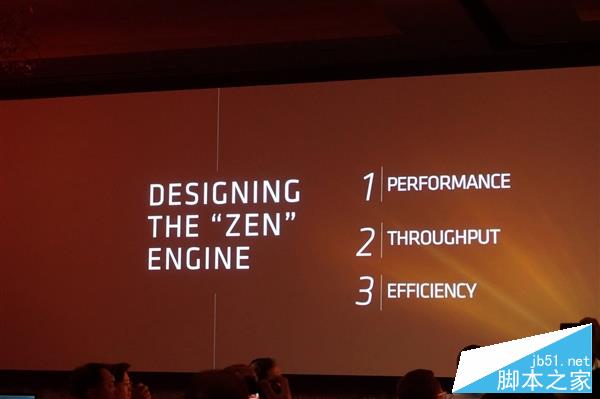

它的設計重點主要有三點：性能(Performance)、吞吐能力(Throughput)、能效(Efficiency)。

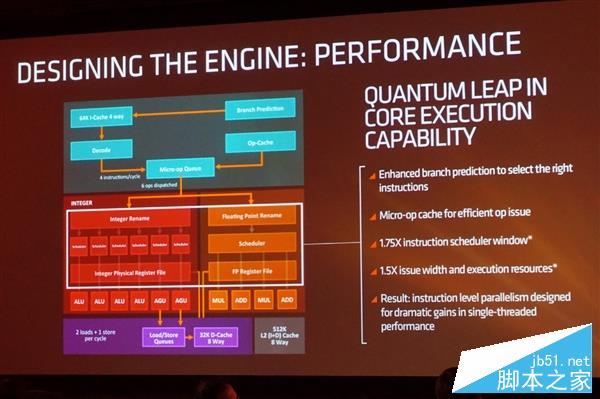

性能方面自然是核心架構設計。Zen取得了飛躍式的進步，通過增強分支預測(選擇正確指令)、微指令緩存(高效指令分發)、指令調度器窗口增強75％、指令分發寬度和執行資源增強50％，這些指令級別的并行設計，獲得了單線程性能的大幅度提升。

另外，核心、非核心部分的設計也做到了最佳平衡，因此可靈活運用于不同市場領域。

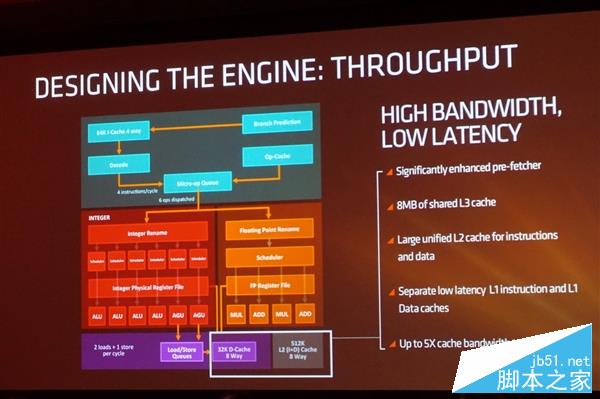

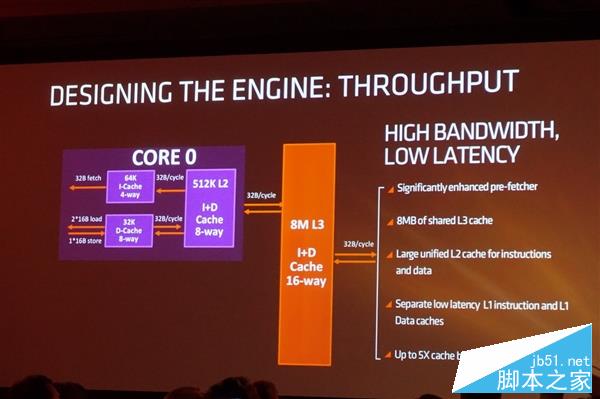

吞吐方面首先是高帶寬、低延遲的預取和緩存系統，包括大幅度增強的預取器、8MB共享三級緩存(16-way)、更大的一體化指令和數據二級緩存(每個核心512KB 8-way)、獨立的低延遲64KB一級指令緩存(4-way)和32KB一級數據緩存(8-way)，單個核心的緩存帶寬提升了最多5倍。

同時，Zen架構依然擁有AMD HyperTransport總線技術，用于內部核心互連，并做了進一步增強和優化。
