對于電腦商戶、從事網絡通訊建設的朋友來說，網線檢測儀是他們每天都會用到的儀器。而網線檢測儀基本上使用的都是9V電池（可充電式9V電池價格太高），如果頻繁使用或有時候在不用時忘記關閉電源，那么9V電池可就白白浪費掉了。要解決經常換電池的麻煩，是否可以讓網線測試儀變?yōu)榭沙潆娛降哪?？答案是有的，今天武林網小編就跟大家來分享如何將普通網線測試儀改為可充電式。

改造目標：將網線測試儀改造成為可充電式測試儀

改造方案：將內置的9V電池改為3.7V鋰電池，并用升壓電路將鋰電池的3.7V電壓升高至9V，以匹配網線測試儀的工作電壓，并加上鋰電池充電電路供鋰電池進行充電使用。

改造材料及工具：14500鋰電池一顆、升壓電路、鋰電池保護板、鋰電池充電電路、自鎖開關、導線若干、絕緣膠帶、手電鉆、銼刀、電烙鐵等。

Step1：電池加裝保護板

首先要對電池進行改造，筆者使用的是一顆三洋14500鋰電池，容量為800mAh，而一般的9V電池大約在200mAh左右。因此在使用14500鋰電池時，測試儀的電量是平常的1.6倍左右，使用時間可以大大延長。只是這顆14500電池并不帶保護板，因此在鋰電池正式使用之前，要給鋰電池加裝保護板。

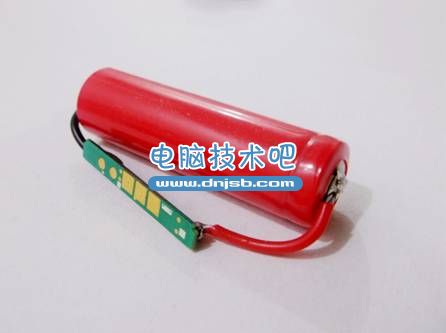

用鎳片將電池的正負極連接到保護板上，然后再用高溫絕緣膠帶將保護板固定在鋰電池上，在固定之前，記得要先用導線在保護板上引出正負極線，以便下一步連接升壓板以及自鎖開關用。焊接好保護板以后，用高溫絕緣膠帶對電池正負極進行絕緣包裹，就可以進行下一步的改造了。

小貼士：為什么要給鋰電池加裝保護板？

任何鋰電池都有固定的充放電截止電壓，過充與過放都會對鋰電池造成損害，因此需要加裝鋰電池保護板，防止鋰電池過充以及過放。

Step2：在外殼上開孔

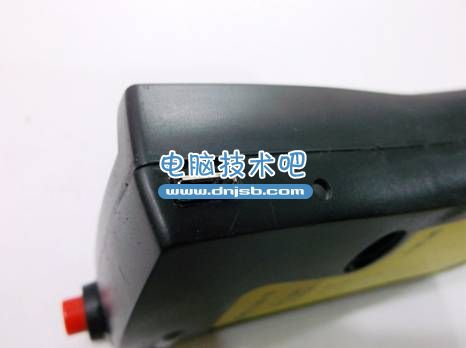

    然后要在網線測試儀機身上開出Micro USB充電接口等三個孔。具體步驟是將網線測試儀拆開，將電路板、電池暫時移開。然后用10mm的鉆頭開出自鎖開關的安裝孔，開孔的時候要注意用手壓緊上下外殼，避免影響開孔精度。在另一側用3mm的鉆頭開出充電指示燈孔。在指示燈旁用銼刀開出Micro USB接口的孔，三個孔位開好以后，就可以進行的電路安裝工作了。

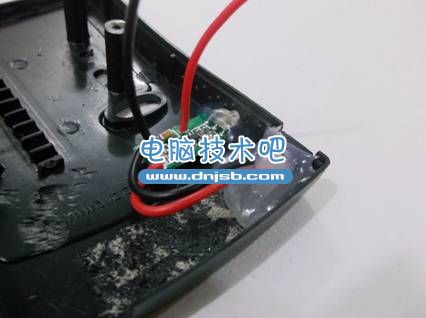

自行開孔安裝的充電接口

Step3：電池及電路安裝

接下來就要進行電池以及電路的安裝了，操作起來并不難。將電池的正極焊接到自鎖開關上，將自鎖開關連接到升壓板上。之所以要給測試儀再加裝一個自鎖開關，是因為升壓板有一定的待機電流，而測試儀不工作時，需要從電池上切斷電路，才能真正地達到關閉測試儀的目的，因此在安裝了自鎖開關以后，測試儀的打開關就由新裝的自鎖開關控制。

將充電電路連接到電池的正負極上，筆者在這里使用了TP4057方案的充電電路，這是一款線性鋰離子電池IC，它擁有最高500mA的可編程充電電流，因此筆者將充電電流設定為500mA，而電池容量為800mAh。由于充電電路沒有待機耗電，因此可以直接連接到電池正負極上，另外要切忌的是，充電電路的電源輸入極性不能接反，否則必定會燒毀電路。

    之后將充電板的電源端與MicroUSB的正負極連接好，再將電池端引出正負極引線待用。將自鎖開關、升壓板放到測試儀內部，要特別對升壓板用熱熔膠固定，防止升壓板與充電板或開關短路。最后將充電板的電池端連接到電池保護板的正負極即可。

改造后，正在充電的網線測試儀

編輯總結：網線測試儀雖然不如無線鼠標這類設備耗電，但是對于經常使用網線測試儀的朋友來說，小小的改造就可以節省許多的9V電池，即使是疏忽忘記關閉測試儀，也不會造成一次性電池的浪費，這不僅可以鍛煉自己的DIY動手能力，也可以發揚低碳環保的生活理念。
