網線做法有兩種國際標準，分別是EIA/TIA568A和EIA/TIA568B。兩種標準對應的線序如下：

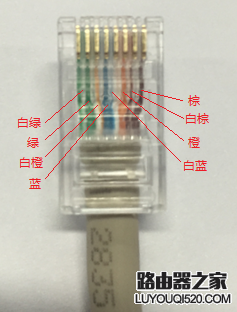

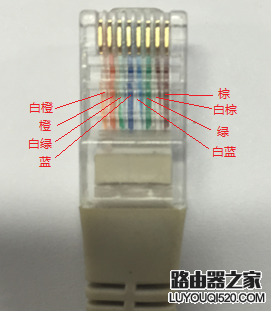

正確查看網線線序的方法為：水晶頭彈片朝下，且有水晶彈片的一面朝外，從左至右的看，如下圖。

              EIA/TIA568A                        EIA/TIA568B

需要注意的是：網線兩端的線序標準相同則為直通線，不同則為交叉線。無論是交叉線或直通線，我司設備會自動跳轉，所以，只需要確認網線兩端接口符合以上任意一個線序標準。

如果網線制作不標準，可能會導致連不上、不穩定、掉線等網絡問題，請務必檢查。

雙絞線的標準做法：

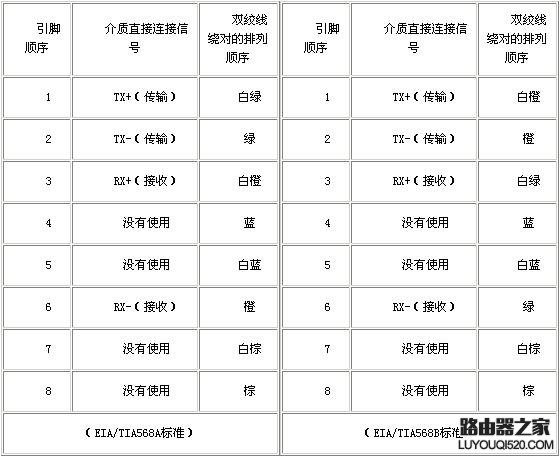

一、關于雙絞線做法的兩種國際標準 雙絞線做法有兩種國際標準，分別是EIA/TIA568A和EIA/TIA568B。下面我們首先來看看它們的連接方式，見下圖：

實際上標準接法EIA/TIA568A和EIA/TIA568B二者并沒有本質的區別，只是顏色上的區別 ，用戶需要注意的只是在連接兩個水晶頭時必須保證：

3,6 線對是一個繞對；

4,5 線對是一個繞對；

7,8 線對是一個繞對；

雙絞線中4/5，7/8這四根線沒有定義。而具體做線時，往往不注意接成了1、2、3、4（在前幾年做NOVELL網連接10M網絡時就是這樣連接的，但10M網絡相對而言帶寬窄，連通性好，故連接成1、2、3、4也可以互訪）。由于100M的高帶寬，再連成1、2、3、4就不能很好地工作了。要命的是，該故障的表現方式不盡相同：有的計算機在進行連接后，網卡和集線器/交換機上的指示燈均正常點亮；有的計算機卻是網卡上的指示燈正常亮，而集線器/交換機端的指示燈閃爍，從而增加了排錯的難度。所以這個錯誤一定要高度重視。二、何為直通線纜？何為交叉線纜？

通常，我們會看到雙絞線的兩種常用的連接方法：直通線纜和交叉線纜。下面分別介紹這兩種線纜的引腳排序及適用場合。

水晶頭兩端都是遵循568A或568B標準，雙絞線的每組繞線是一一對應的。顏色相同的為一組繞線。直通線纜適用場合：

交換機（或集線器）UPLINK口-------------交換機（或集線器）普通端口

交換機（或集線器）普通端口-------------計算機（終端）網卡

水晶頭一端遵循568A，而另一端遵循568B標準。即兩個水晶頭的連線交叉連接，A水晶頭的1，2對應B水晶頭的3，6；而A水晶頭的3，6對應B水晶頭的1，2。顏色相同的為一組繞線。交叉線纜適用場合：

交換機（或集線器）普通端口------------交換機（或集線器）普通端口

計算機網卡（終端）-------------計算機網卡（終端）

說明：如果兩個集線器/交換機的物理距離較遠，一般采用級聯方式。需要注意的是：IEEE802.3u 100 BASE-TX CLASS II 類HUB 之間的級聯長度不能超過 5米， 100M以太網中兩個交換機的最大距離為 100米。如果已經使用了UPLINK口級聯，它旁邊的普通端口就不可以再用了。三、一種特殊的雙絞線做法

除了以上常用的兩種連接方法，還有一種特殊的雙絞線做法。此種方法應用于如下場合：

交換機（或集線器）單個使用正常，但是一旦兩個網絡設備級聯起來用，就出現兩個網絡設備之間的工作站不能相互訪問的情況，盡管級聯線是按照標準來做的。原因是由于交換機（或集線器）的PHY對UTP的信號定義與一般情況不一致引起的。下面這種特殊的雙絞線做法一般可以解決這種問題。

下圖連線適用的級聯方式是：

交換機（或集線器）的UPLINK口------------交換機（或集線器）的普通端口 。

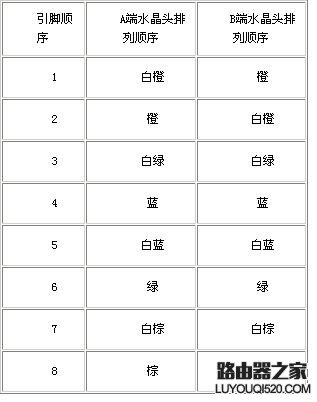

注意：顏色相同的為一組繞線,兩組繞線中的一組交叉，請仔細看下圖，你是否可以看出和上面示意圖的區別呢？
