對于已過保修期的故障硬盤，絕大多數用戶會選擇丟棄或拆解玩耍。但對真正的DIYer而言，選擇修復故障硬盤才是“正道”。請放心，修復硬盤不一定得去外面花錢，自己動手也有一定幾率令其復活。

通刷拯救“死刑”硬盤

筆者手頭有一塊西數故障硬盤，經過DLG軟件檢測提示無法修復（圖1），聯系廠家稱過保硬盤已無法享受官方售后，至此該硬盤基本已被判處了“死刑”。好消息是，對于此類故障硬盤還有一線生機，那就是以“通刷”的形式“搶救”。

01

通刷需要工具軟件和通刷固件的配合，以筆者的西數硬盤為例（小提示1），工具軟件目前市面常用的有效率源科技的西數專修（由于涉及軟硬件，故僅適用于西數專修用戶）和WDR（國內開發的一款西數維修工具，可在CHINAFIX等維修網站或論壇下載到該軟件以及配套的通刷固件，覆蓋面更廣）。

擴展閱讀：什么是通刷？

官方在修復硬盤時通常會使用“自動校準”來進行處理。自動校準的作用就好比是廠家的工廠測試程序，會自動對硬盤上的缺陷進行加表屏蔽。而我們所說的通刷，就是可以做自校準的固件，它是可以兼容同一電路板號和家族的維修固件。來源一般是用廠家返修好的盤，清除所有LOG和缺陷表，并生成工廠維修流程后備份下來的固件（小提示2）。此類固件因為是工廠用于維修所用，一般P表（小提示3）比原盤固件大得多，比如1640通刷固件P表兩個頭一共有25萬的容量，而原盤一般幾萬就滿了。

小提示1：目前品牌硬盤都可以做自校準，比如WD.ST等，只不過每種品牌啟動的方式不同，比如ST就是通過COM口采用指令啟動即可（有機會我們會介紹ST部分)。

小提示2：為什么是返修盤而不是市售硬盤，因為市售的大多數硬盤，其流程表大都已經被破壞掉了，這導致硬盤維修者開啟校準后，硬盤的修復效果很低

小提示3：P表即永久缺陷表是硬盤出廠前由廠家生成的缺陷列表，在硬盤運行時會自動規避；與之對應的是G表，它是在硬盤使用過程中出現并記錄的列表，也叫做增長缺陷表。每個硬盤都有P表和G表。

通刷前的準備工作

以WDR為例，通刷的基本流程為：備份原盤固件（ROM和固件模塊）→使用維修軟件寫入對應板號和家族的通刷ROM，寫后復位→寫原盤ROM中的47號適配模塊，復位→固件模塊回寫（先寫0001模塊后再寫其他模塊），復位→設置DCM，復位→設置LBA，復位→啟動自校準→單獨接電→校準完成后再次檢測確認維修效果。

看起來很復雜，但我們只需把握住以下幾個關鍵點即可順利完成整套修復流程：

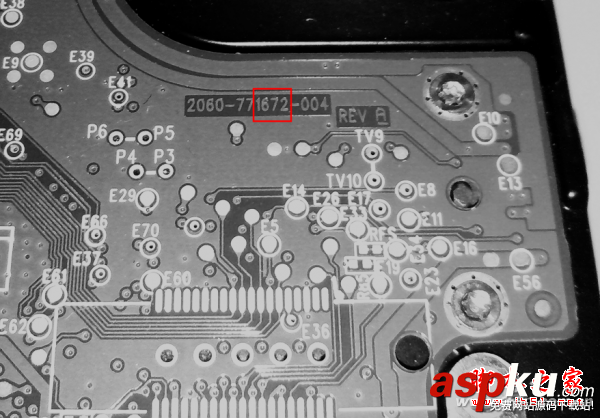

由于維修我們是基于電路板號和家族來進行的，所以需要提前確定故障硬盤的電路板號。電路板號在硬盤機身可見（圖2），以筆者硬盤為例，1672就是它的板號。

02 通刷固件是依據電路板號和家族來區分的，電路板號可以參照紅色下劃線 部分

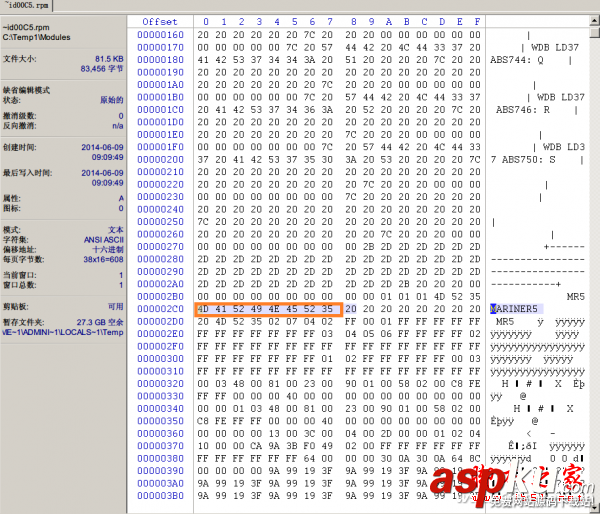

此外，硬盤家族可以通過WDR中的檢測信息，不過最準確的是看固件中的C5模塊，它包含家族號信息。在WDR備份的固件文件名為~id00C5.rpm，使用winhex或其它二進制編輯器打開C5模塊就可以看到（圖3）。考慮到待修的硬盤一般狀態都有問題，可能會導致Windows系統啟動緩慢甚至出錯，如果你想提修復高速度，不妨采用WinPE來啟動，會讓我們省心不少。

03 圖注：顏色標注部分的MARINER5就是家族號信息

小提示

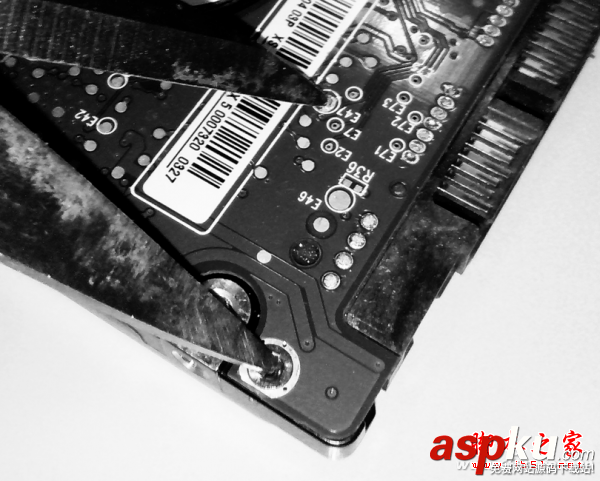

有時如果刷新了不正確的ROM，可能會導致敲盤現象，此時是無法寫入ROM文件的。這時必須轉到PCB模式（即電路板模式），即可重新寫入正確ROM文件。我們可以在開機時短接電路板這兩點即可進入PCB模式（圖4）。

04

實戰問題硬盤通刷

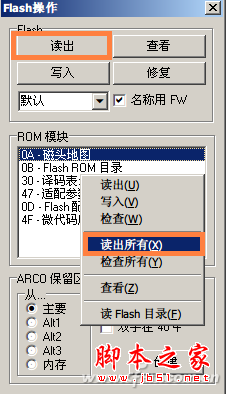

在進行通刷之前，首先需要備份硬盤的原始flash和ROM模塊，ROM之中包括0A；0B；0D；30；4F；47共六個模塊（圖5 ），從備份的ROM文件中可以拆分出來。其中47模塊通刷時我們會用到，它是固件區適配參數，原盤出廠的工廠適配參數肯定是最適合原盤的，接下來還需備份固件模塊（圖6）。

05 圖注：按圖示進行操作，“讀出”即是備份

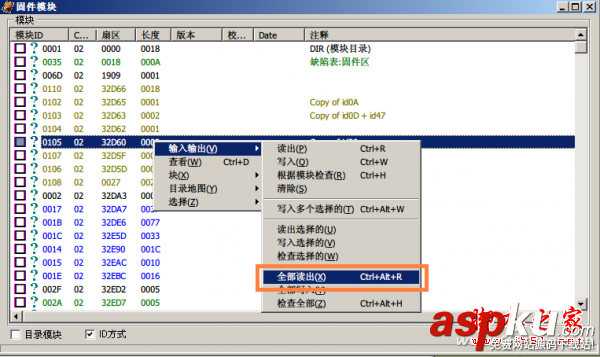

06 圖注：將全部固件模塊讀出

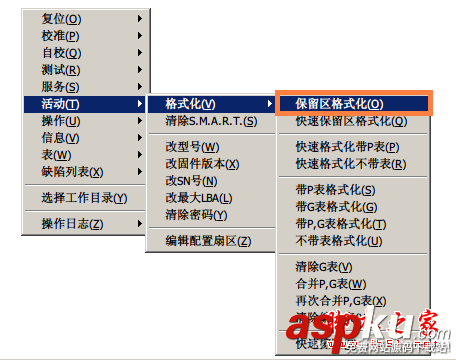

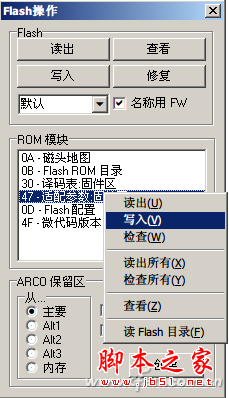

就像重裝系統時需要先格盤一樣，在做完備份之后我們也需要格式化問題硬盤的固件區（圖7 ）。接下來需要寫入對應板號和家族的通刷ROM（圖8 ），如磁頭有改動（比如砍頭），還需編輯磁頭位置后寫入，之后復位電源。寫入通刷ROM后，請返回Flash操作窗口，寫入原盤ROM中的47模塊（圖9），之后復位電源。

07圖注：按照圖示操作即可，固件區又稱保留區

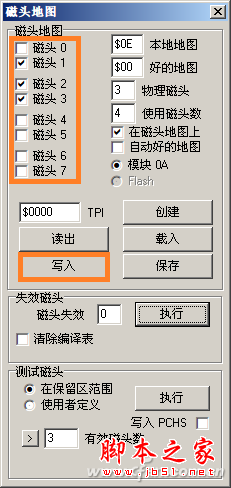

08圖注：這里需要根據原盤做出選擇，比如原盤是0.1.2頭，那這里依樣選擇即可

09

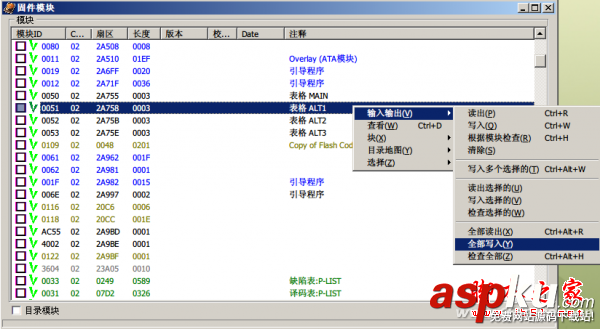

進行通刷模塊時需先寫0001號模塊（圖10 圖注：有些電路板型號在寫模塊前，還需要加載引導模塊，比如1640），接下來在寫入剩余模塊（圖11），寫入完成點電源復位，完成復位。

10

11 圖注：選擇后軟件會全部寫入

小提示

硬盤要想換固件就必須寫模塊。0001 號模塊所在的硬盤固件區地址是固定的，而其它模塊的地址是由0001模塊規定的。如果寫不進0001模塊，要么就是磁頭損壞，要么就是固件不能用。因此必須先寫0001模塊，之后才能寫其它模塊。

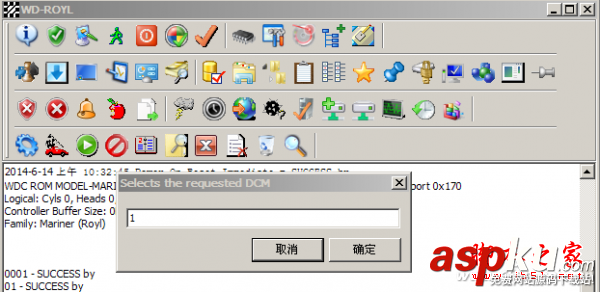

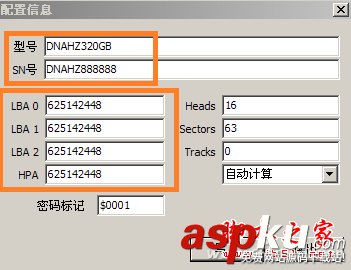

在進行自校準前我們還需設置DCM和LBA。設置DCM后可以初始化磁盤密度和容量，只要點DCM出來再點確定即可，默認是1還是2都不用管（圖12），之后復位電源。如果不設置LBA校準過程中會出錯，所以請確保LBA0.LBA1.LBA2和HPA數值保持一致（圖13）。同時型號和SN號也可做對應修改，比如可以改成電腦愛好者的拼音首字母＋數字等，之后復位電源。

12

13

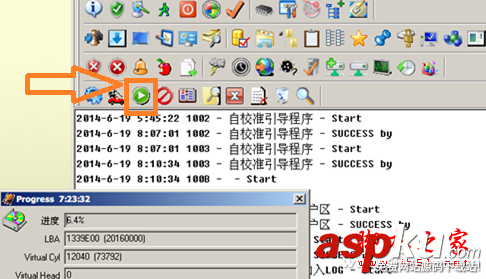

最后，點擊開始自校準按鈕（圖14），此時PST還沒開始跑起來，我們需要斷電復位一次才能開跑。如果維修盤量比較大，此時就可以做離線了，方法是此時取下硬盤，接到單獨電源上，掛盤跑校準。當然也可以在線跑，點復位后，一分鐘左右開始跑起來。

14

小提示

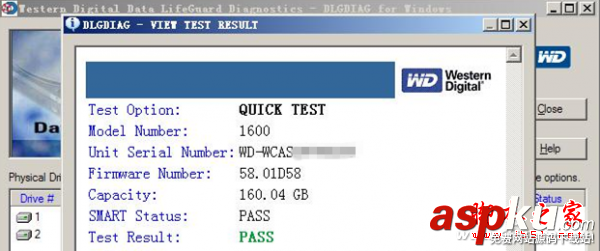

離線跑好處是節能，壞處是無法看狀態；在線跑好處是可以看狀態，壞處是不夠環保。至于校準時間，依據硬盤狀態好壞不定，一般臺式硬盤，160G所需時間3～5小時，320G所需時間6～10小時，以此類推，筆記本盤慢一半左右。

小結

過保IT產品維修有時可能會花去我們不少時間，不過在這個過程中我們卻會學到很多未曾接觸到的知識，其實關鍵是這個維修過程，而不是最后的那個結果。
