對于FPGA、CPLD以及結構化ASIC設計，quartus ii是性能和效能首屈一指的設計軟件。軟件支持Altera名為Qsys的系統級集成工具新產品，實現了對Stratix® V FPGA系列的擴展支持，并且采用增強后的調試方案加快了電路板開發。本教程給出了如何用QuartusII，創建工程，創建源文件，綜合編譯，時序仿真，如何下載一系列的操作步驟。顯示了一個完整的開發流程，供大家參考。

QuartusII創建工程：

1.雙擊打開QuartusII軟件，選擇 file-----New Project Wizard...

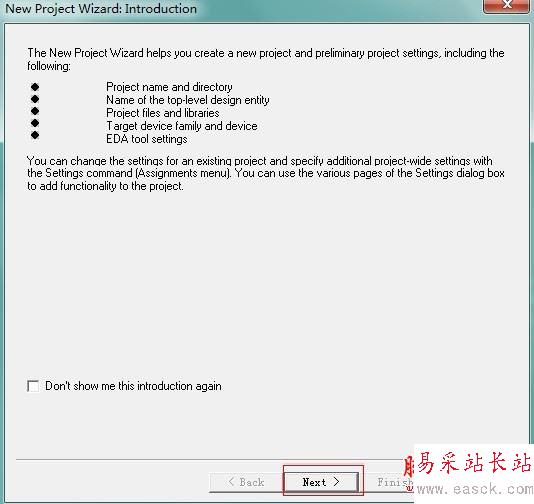

2.彈出如下窗口，本窗口介紹創建一個工程需要執行的設置，點擊next。

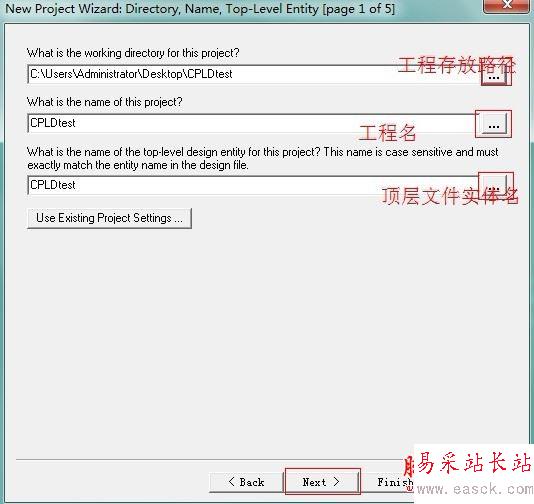

3.設置工程存放路徑，工程名稱，以及實體名，單擊next

4.添加源文件到該工程，如果以及有源文件，瀏覽文件點擊add，沒有源文件，直接點擊next

5.選擇使用的芯片類型，系列，還有封裝，管腳號，以及具體芯片的型號。然后next

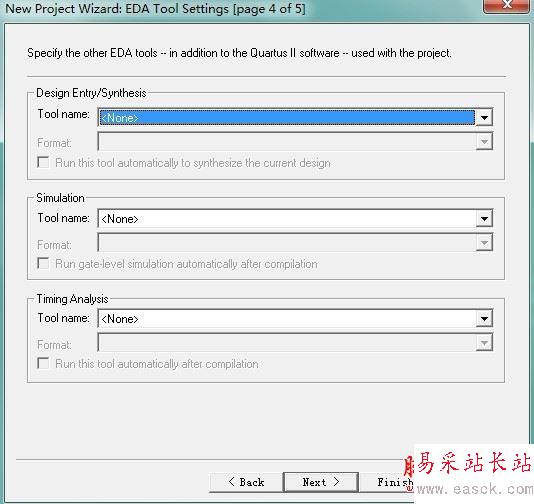

6.選擇第三方工具，如果沒有使用的，直接next

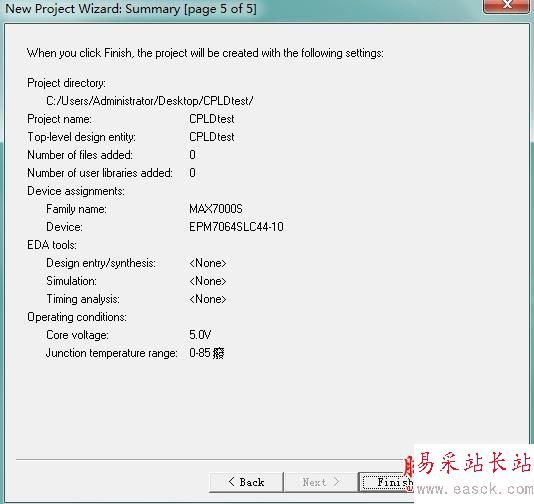

7.列出整個工程的概要，如果有設置錯誤，點擊back重新設置，沒有錯誤，點擊finish

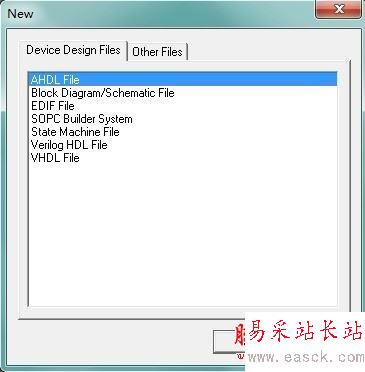

8.選擇，file-----new，彈出如下窗口，再選擇block diagram/Schematic File,點擊OK

9.選擇工具symbol tool

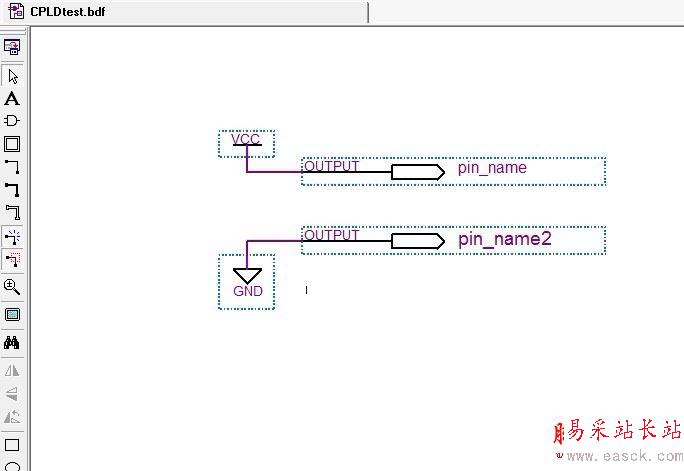

10.繪制原理圖如下，這里只是演示操作，具體編程請查看相關書籍。該原理圖方便驗證，下載好程序，測量相應關管腳電壓。看是否成功。
