matlab如何在矩形區域繪制云圖？matlab如何在圓形區域繪制云圖？當我們有一堆離散點的數據，希望通過云圖或等值線圖的形式直觀地體現數據的分布特征，而且我們需要繪制的區域有時是矩形的，有時是圓形的，或是其他形狀，這里將介紹不同輪廓下云圖的繪制方法，感興趣的朋友一起去看看吧。

軟件名稱：數學軟件Matlab R2016a 64位 完全破解版(附破解文件+密鑰+安裝教程)軟件大小：7.6GB更新時間：2016-11-23

軟件名稱：數學軟件Matlab R2015b 32位 完全破解版(附破解文件+密鑰+安裝教程)軟件大?。?.75GB更新時間：2016-11-23

在矩形區域繪制云圖

1、假設給定一個矩形區域-1≤x≤1,-2≤y≤2.

并假定在該區域上有8個離散點，坐標為：

x=[1,0.3,-0.5,0.7,0.9,-0.8,-0.2,0]，y=[-0.3,0.3,-1.5,-1.2,1.8,0,1.1,0.6],

每個離散點上的參數值記為f=[5.7,4.3,7.5,9,2.4,5.6,7.6,4]

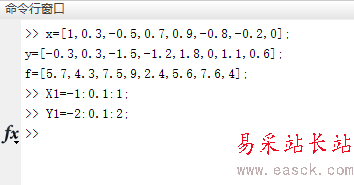

首先在matlab命令行窗口中輸入離散點坐標及對應參數值（如圖）

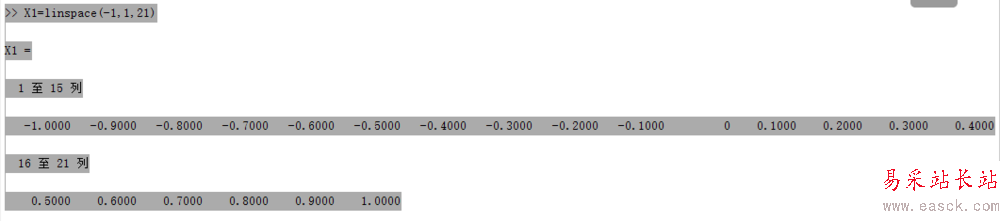

2、生成矩形云圖區域的規則的插值點，例如將矩形區域-1≤x≤1,-2≤y≤2在x向20等分，在y向40等分，用X1，Y1來表示矩形區域新的插值點的坐標。這可以通過圖中方式實現，或用linspace(x1,x2,N)命令實現，見圖。這里X1和Y1都是行向量。

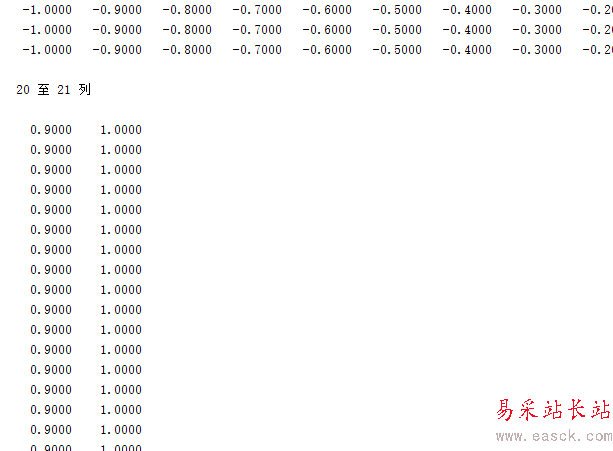

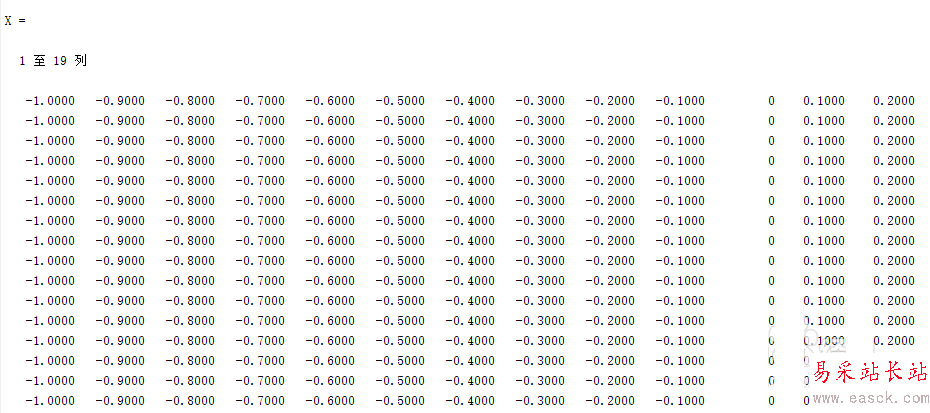

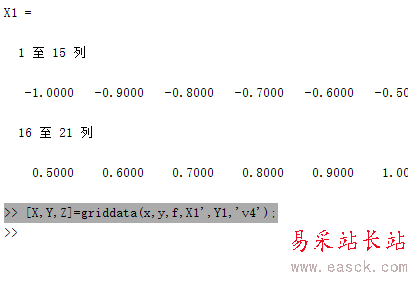

3、將原先離散點的數據按一定的數學方式插值到新的離散點X1，Y1，這里采用griddata命令，前面的x,y,f分別為原來離散點的坐標和相應的參數值，這里特別注意X1右上角有個轉置的符號 ' ,這樣才能直接由兩個行向量形成一個坐標矩陣，如下圖中的X和Y，X和Y均為21×41的矩陣。

圖中Z則為插值得到的與X和Y坐標對應的參數值；

'v4'代表插值方法為matlab4樣條函數內插，也可用'linear'，'cubic'，'nearest'等

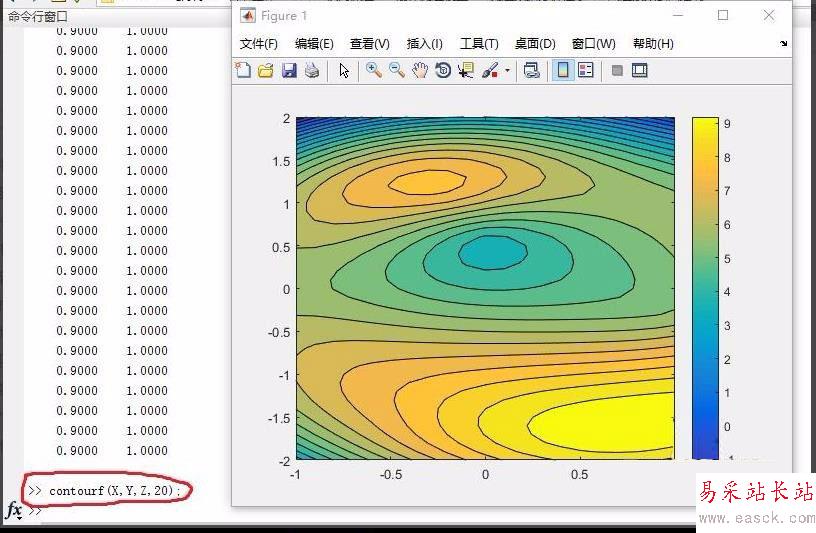

4、用contourf命令繪制等值線圖，見圖中紅色線框圈出的內容。命令中20表示云圖中等值線數值分成的份數。

這樣矩形區域云圖（等值線圖）就繪制成功，如圖。

在圓形區域繪制云圖

1、對于同樣的離散點的數據，若給定圓形區域：圓心為（0,0），半徑為2的圓形區域，生成等值線圖的關鍵步驟是生成圓形區域內的插值點坐標矩陣，如圖中的X1和Y1，這里X1和Y1均為21×121的矩陣，而不是向量，作用如同上面第三步中的X和Y。
