本文由 網頁設計 雨醉 編譯，轉載請保留此信息！

完成的最終效果：

|||

本文由 網頁設計 雨醉 編譯，轉載請保留此信息！

完成的最終效果：

|||

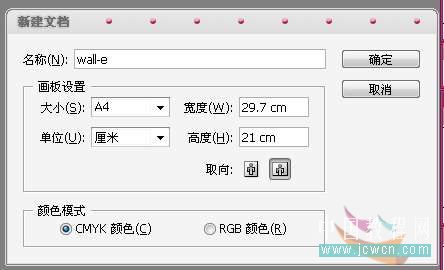

一、新建文檔

二、主體繪制

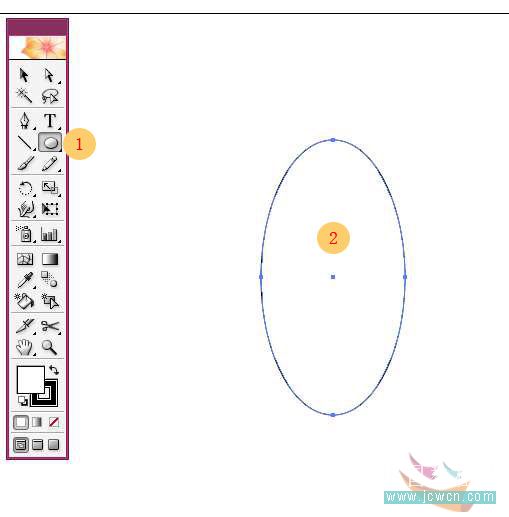

1、選擇橢圓工具，在畫布上繪制橢圓。

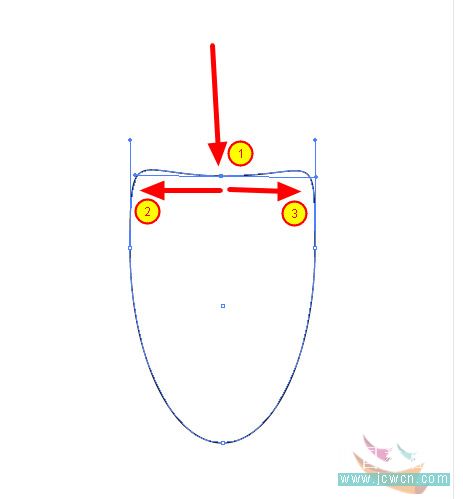

2、使用直接選擇工具（白箭頭），對橢圓進行調整如下圖。將橢圓的最上方的節點拖到中間偏上的位置（3/2左右），拉長此節點手柄。

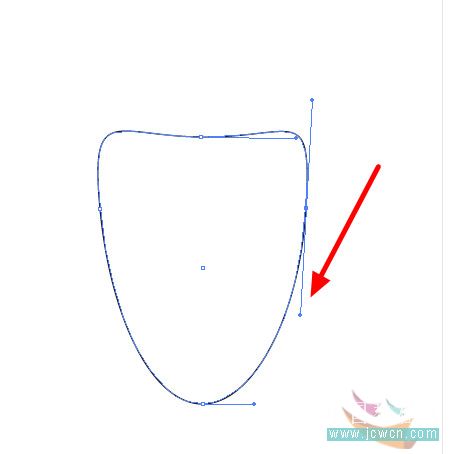

3、選擇分別調整左右節點的手柄，將橢圓的下半部分往里收，如圖：

4、使用同樣的方法，對繪制機器人的頭部。如圖：

|||

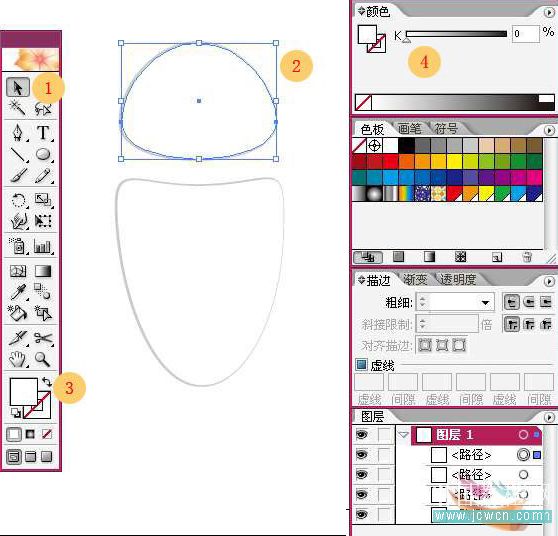

5、選擇“選擇工具（黑箭頭）”，（2）點的位置拖出選擇框，將機器人的頭部和身體全部框選，釋放鼠標。

將填充色設為白色，描邊色設為30%的灰度，描邊為2pt。如果你的顏色模式為cmyk，可以在顏色面板的右上角點開這個三角按鈕，更改顏色模式。

6、使用“選擇工具（黑箭頭）”選中機器人的頭部，按住alt鍵的同時拖動鼠標，這樣就可以此對象進行復制。

保持頭像復制對象的選中狀態，將填充色設為白色，描邊設為無。調整復制對象的位置，使用鍵盤上的上下左右鍵進行調整，向右移動二個象素。使用同樣的方法，對機器人的身體部分進行繪制。如圖：

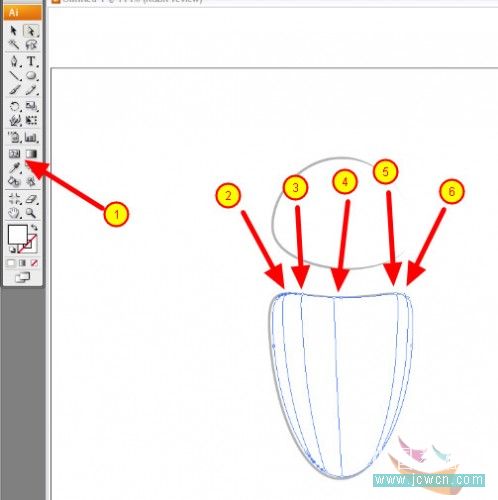

7、選中復制出來的機器人身體對象，使用網格工具，添加如下圖所示的網格。在這一步，網格的使用比較簡單，只要注意在使用網格的時候，點在邊線上就行了。

添加完網格路徑后，再使用“直接選擇工具”（白箭頭），選中網格上的節點，添加顏色。要注意一條網絡的二端顏色一致。

幾點處的顏色參考數值依次為：2點 43% ; 3點 23%; 4點13%; 5點0% ; 6點20%。 均為灰度。

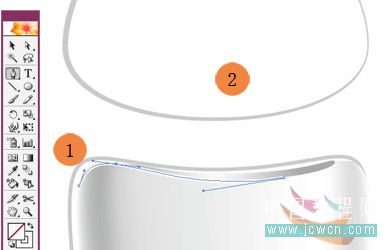

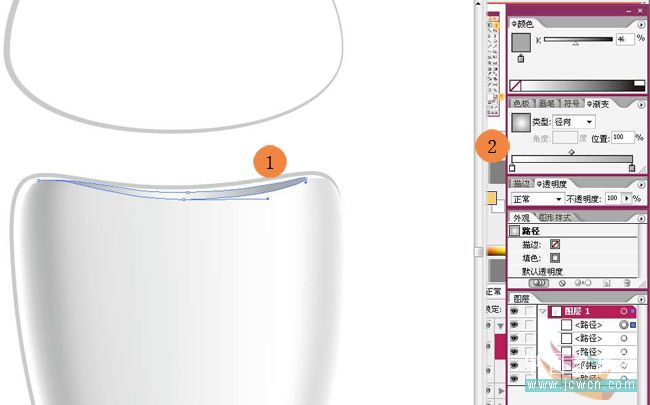

8、使用鋼筆工具 ，在身體的上端繪制一個色塊，如圖。 設置漸變，類型：徑向。二個色標參考值為：0 和45。

|||

9、再次使用鋼筆工具繪制一條路徑，填充為無，描邊為白色。

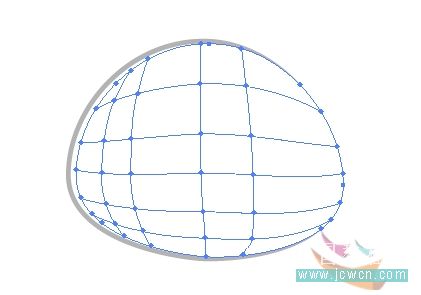

10、使用同樣的方法，對機器人的頭部添加網格。

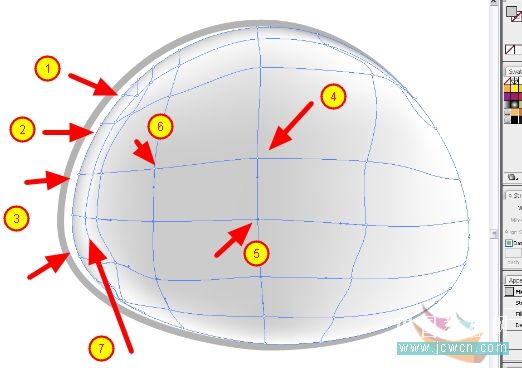

11、對頭部對象1、2、3點處的邊緣填30%灰度。注意右邊的受光面的留白。
7點所在路徑上所有點為白色。 6二處為15% 5、4處為20%
大家可以根據自己的實際情況上色。
在這一步要注意的是對網格路徑的控制，手柄的長度和方向直接控制了顏色所占的比例和多少。

12、完成最終效果如下：

|||

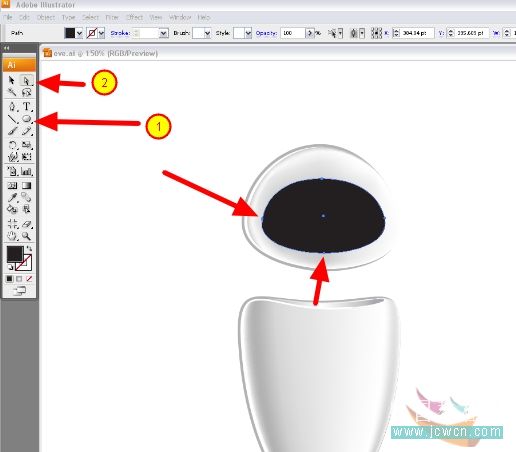

13、選用橢圓工具，繪制黑色橢圓，描邊無。使用直接選擇工具進行調整。再填充100-65%的漸變。如圖：

二、機器人附件制作

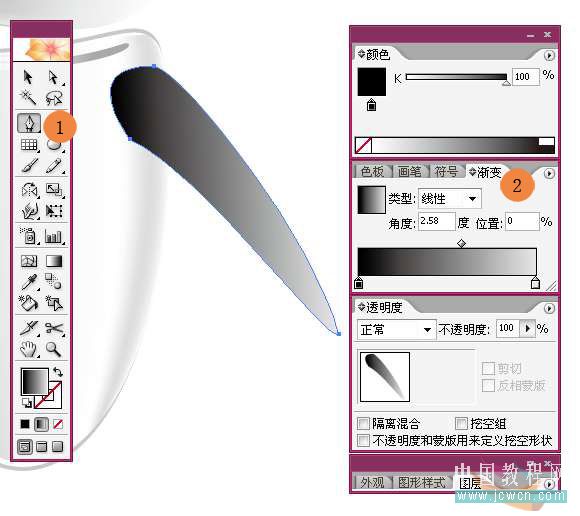

1、使用鋼筆工具，繪制手臂外形，填充100-14%漸變。如圖：

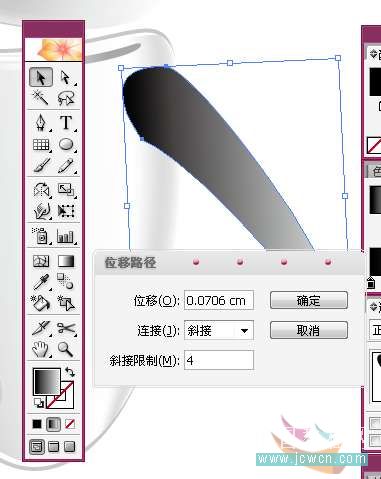

2、保持對象被選中的狀態，選擇 “對象”-“路徑”-“偏移路徑”，位移2pt。

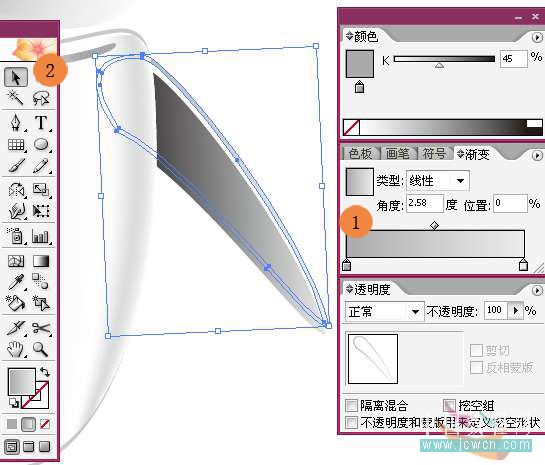

3、設置漸變?yōu)?5-10%?？梢曅枰?，更改透明度。

|||

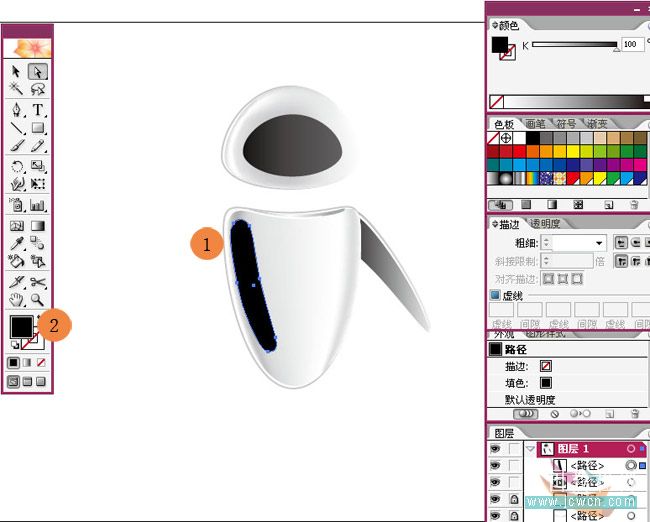

4、使用鋼筆工具繪制左手臂路徑，填黑色，描邊無。

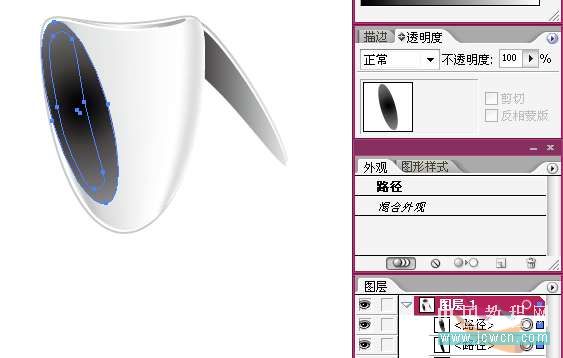

5、在左手臂上方拉一個橢圓，設置一個100-14%的徑向漸變，使用漸變工具，在對象拖動，可更改漸變角度和大小。調整成如下效果：

6、按住shift鍵，在圖層面板同時選中這個對象。（圖層的后方出現藍色的方框，表示被選中）

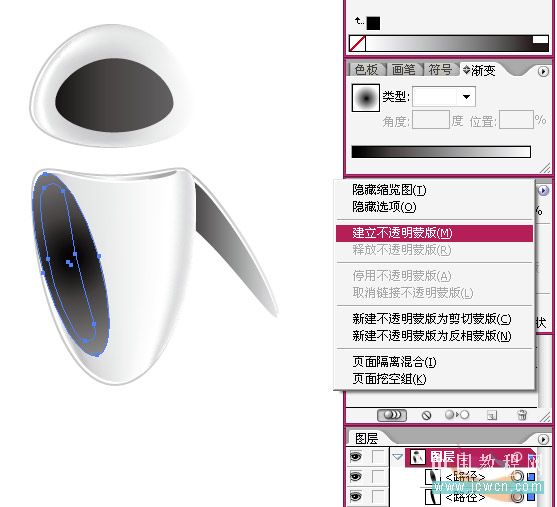

7、打開不透明度面板，點擊右上方的三角，選擇“建立不透明度蒙版”。

|||

8、完成效果。（可以視需要更改不透明度。）將右手的那個對象進行編組，移至最下方。

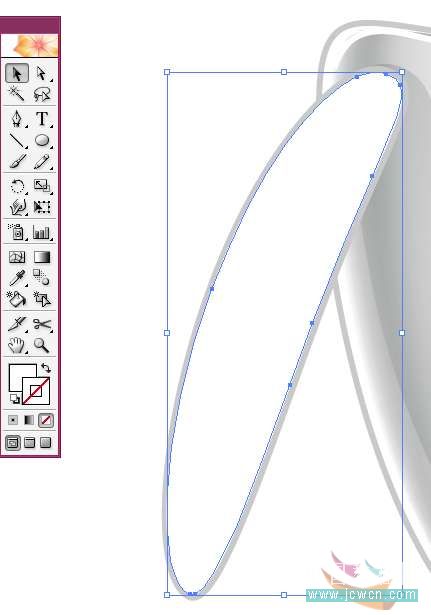

9、使用橢圓工具來出左手，用直接選擇工具進行調整，設置填充為白色，描邊為30%的灰度。如下圖：

10、保持左邊選中狀態，“對象”-“路徑”-“偏移路徑”，位移-2pt。將復制出來的對象填充白色，描邊設為無。

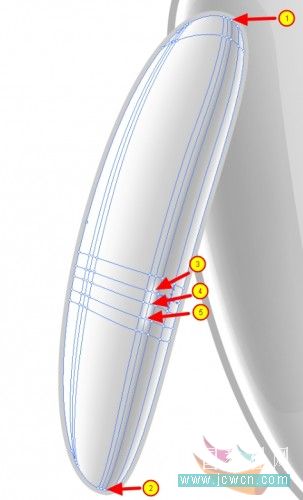

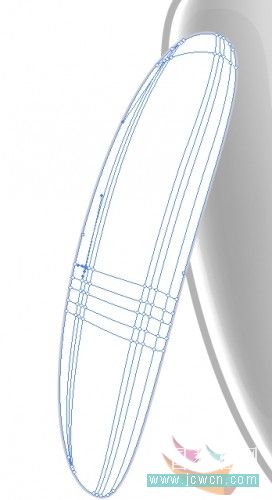

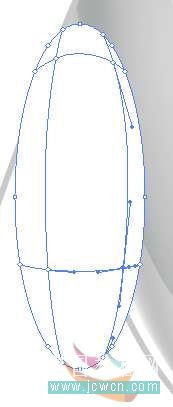

11、使用網格工具增加網絡路徑。如圖所示。

|||

12、填色。從左至右。 0%，10%，15%，0%，10%，5%，25%，5%。

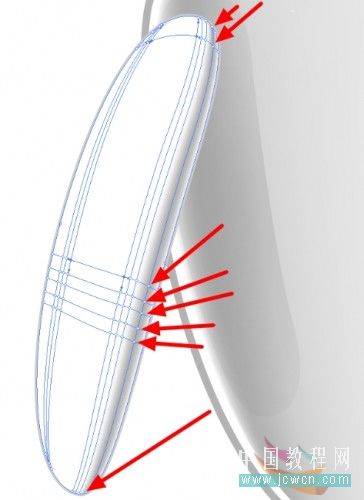

13、2點處設置5%，3.4.5點處設置0%。再對網格進行調整，如圖。

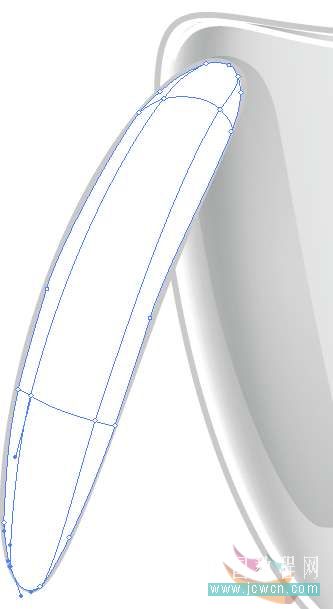

14、以上是一種添加網格的方法，許多初學者會因?yàn)樘砑泳W(wǎng)格后，網格線不好控制。在這里再介紹一種簡單點的方法。
可以先畫一個橢圓，設置二根基本網格線 ，然后對這個添加了網格的對象拖成左手的形狀，再添加細節網格線。這樣，你會發現網格線變的很好控制。

|||

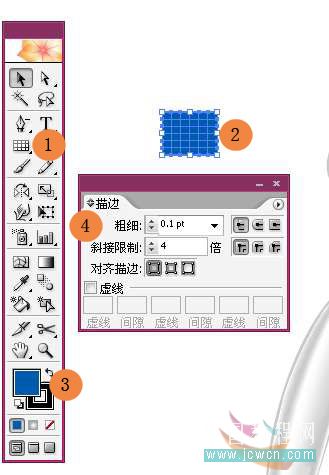

15、在直線工具組中選擇矩形網格工具 ，如1. 繪制如2處的對象。設置藍色填色黑色填邊。將描邊改為0.1pt.

繪制完成后，拖動矩形網格對象到圖案面板中 。

16、使用橢圓工具繪制機器人的眼睛，在對象被保持選中的狀態下，用圖案進行填充。

三、高光繪制和陰影。

1、在機器上的頭部和身體部位，各畫一個白色小圓點，無描邊。

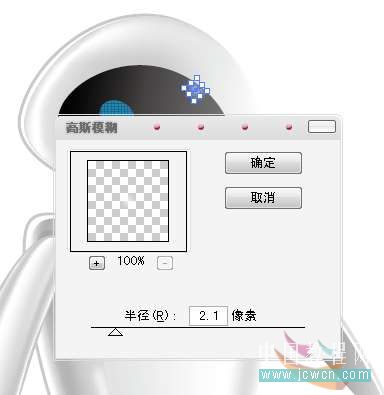

菜單“效果”“模糊”“高斯模糊”，在對話框中設置 2個像素。

2，最后用橢圓工具畫出投影。

四、對各部分的位置進行調整，完成本實例。
