的每一次的升級都給我們帶來新的驚喜。這一次,illustrator cs帶來了矢量藝術家們期盼已久的矢量3d工具。通過擠壓、旋轉和透視等功能,illustrator cs新增的矢量三維工具就能夠?yàn)橐恍┖?jiǎn)單的平面圖形添加漂亮的3d立體效果。一、3d工具概述
cs的3d工具是作為一種效果來實現的。作為效果而不是濾鏡的好處在于:效果是動態的,一旦覺得不太滿意,隨時可以在appearance面板中進行新的調整。

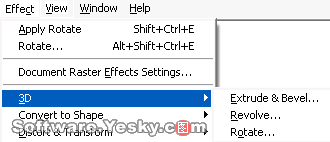

illustrator cs中的3d效果分為3個工具,點擊“effect-3d”菜單,你就可以找到它們:extrude&bevel(擠壓和導角)、revolve(自身旋轉)、rotate(透視旋轉)。

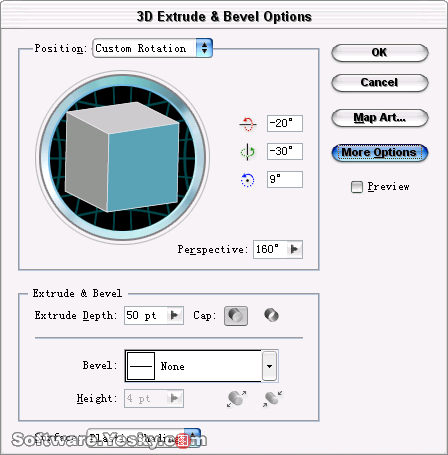

隨意點擊其中一個,會出現下面這樣的對話框。三個工具的對話框大同小異的,只要理解其中一個就會使用其余的兩個?! ?
對話框從上到下分為三個控制組,依次是position(方位)控制組、extrude & bevel擠壓和導角控制組(如果是revolve工具則是相應的自身旋轉控制組,rotate工具沒有中間這個控制組)、surface表面控制組。
方位控制組可以對生成的3d物體在三維空間進行精細的視角旋轉和透視變形的操作。
擠壓和導角/自身旋轉控制組可以控制3d生成的選項,比如擠壓的深度、自身旋轉的度數、封閉頂部、導角設置等等。
表面控制組主要控制光照和渲染風格等。

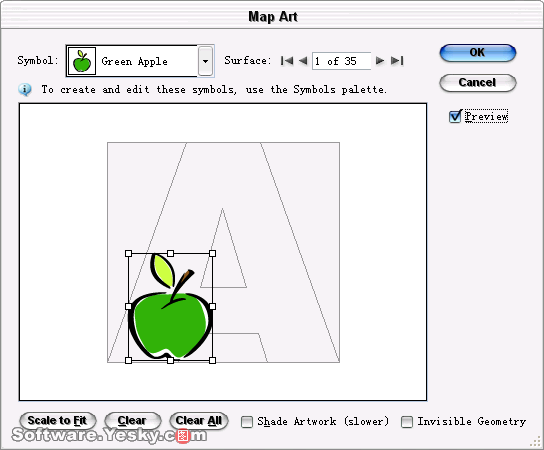

點擊右邊的map art(貼圖)按鈕,會進一步打開一個貼圖對話框,我們可以在這里面對3d物體的每個面,甚至是看不到的隱藏面進行貼圖?! ?
這里我們不詳細敘述具體的功能和用法,放在后面例子中詳細講述。
二、擠壓和導角工具

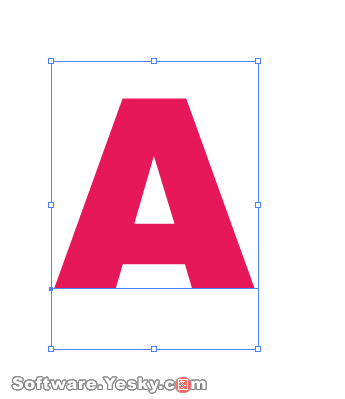

擠壓和導角工具可以通過一個平面圖形向它的垂直面擠壓,從而生成具有一定厚度的圖形。它最常用的應用就是生成3d字?,F(xiàn)在我們來試一試。

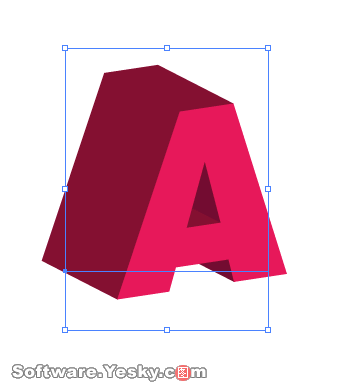

點擊preview預覽,可以看到字母a已經變成了立體的形狀。
