第三步：變換圖形

在10中，包含了許多的工具和命令可以變換圖形對象的形狀、大小和方向。

1. 組合花瓶圖形

將矩形和圓形組合成為一個花瓶的基本形狀。

在工具箱中選擇 rectangle tool(矩形工具)，繪制一個尺寸大小為50×70的矩形圖形。

選擇 ellipse tool(橢圓形工具)，將鼠標移動到矩形的中心點，按下shift和alt鍵繪制一個直徑大于矩形寬度的正圓形。

選擇view（窗口）菜單中的smart guide（智能參考線）命令，打開智能參考線功能。當鼠標指向或對齊圖形對象時，智能參考線會提供有關信息和幫助。

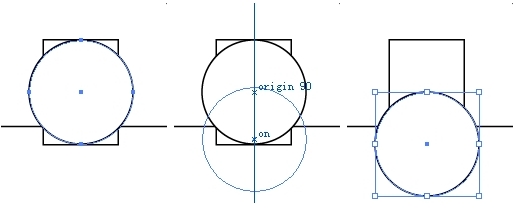

選擇 selection tool（選擇工具），選擇并拖動正圓的中心點，沿自動生成的垂直參考線向下移動到矩形底邊線與參考線交點時釋放鼠標，智能參考線會自動將正圓圓心與交點對齊，如（圖8）所示。



圖8 使用智能參考線

現(xiàn)在把正圓形和矩形組合為一個圖形對象。

使用 selection tool（選擇工具），在按住shift鍵的同時單擊矩形和正圓形，將兩個圖形同時選中。

單擊浮動面板中的pathfinder(尋找路徑)標簽，調(diào)出pathfinder（尋找路徑）選項面板，如（圖9）所示。



圖9 pathfinder（尋找路徑）選項面板

然后選擇 add(添加)按鈕，即可將矩形前面的正圓形添加到矩形中，組合為一個圖形，如（圖10）所示。



圖10 添加前面的圖形

選擇 rectangle tool(矩形工具)，在花瓶的底部繪制一個矩形。

使用 selection tool（選擇工具），同時選中花瓶和矩形。

在pathfinder（尋找路徑）選項面板中，選擇 subtract（減去）按鈕，即可將花瓶形狀前面的矩形形狀，從花瓶形狀中減去，并在底部創(chuàng)建一條直線，如（圖11）所示。



圖11 按形狀剪裁圖形

使用同樣的方法，將藝術相框的內(nèi)框從外框中減去
