在國外的站點上經?？梢钥吹嚼贤鈧冞\用六面體制作的flash或壁紙，六面體制作起來十分簡單，但是想制作出比較規矩的六面體還需要一點小技巧。下面就隨著relen的工作流程看看illustrator中如何運用參考線制作嚴謹?shù)牧骟w。

|||

在國外的站點上經常可以看到老外們運用六面體制作的flash或壁紙，六面體制作起來十分簡單，但是想制作出比較規矩的六面體還需要一點小技巧。下面就隨著relen的工作流程看看illustrator中如何運用參考線制作嚴謹?shù)牧骟w。

|||

    啟動illustrator后【ctrl +n】新建一個文件，【m】選擇矩形工具。點住【shift】在畫板上繪制一個正方形。

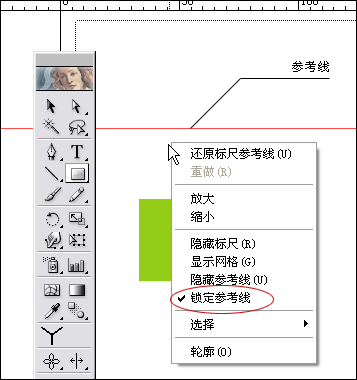

    【ctrl +r】打開標尺，從水平標尺區拖拽出一條參考線。在畫板上點擊右鍵，如果看到鎖定參考線選項被選中，把它關閉。我們就激活了參考線。

     tip： 打開或關閉鎖盯參考線選項，可以選擇【ctrl +alt + ;】進行切換。

    【v】選擇選取工具，選中剛剛生成的參考線，任意上下拖動它。把它拖拽到我們所需要的位置上。

    再次選中這條參考線，選中后點右鍵，在下拉菜單中，點擊釋放參考線選項。釋放這條參考線。也可以通過快捷鍵【ctrl +alt + 5】達到同樣的效果。

    釋放后的參考線，消失了？如果你找不到它，就在原位置用選取工具找找，因為釋放后的參考線沒有填充或勾邊，只要給它添上黑色勾邊，它就顯示出來了。同時，你將看到原本的參考線現在變成無限伸長的一條直線，這樣線段用來干嗎？

|||

    所有奧秘都在都在這條無限伸長的線段里！這樣的線段可以旋轉，我們就可以改變參考線的角度了！

    旋轉物體的方式有幾種，這里要注意的是。我們使用變換面版，因為在面版中填寫數值，這個做法可以達到精確的旋轉角度。

    選種這條線段，激活變換面版，在旋轉角度的位置上填寫30數值，確定后，線段旋轉成功?！?strong>ctrl +c】這線段，然后【ctrl +v】復制一條。之后我們再次把它們重新制作為參考線。在畫板上點擊右鍵可以看到下拉菜單中的制作參考線選項點擊它們，我們也可以通過快捷鍵【ctrl +5】達到同樣的效果。

把之前生成的正方形圖形【shift】旋轉45度后形成菱形，同時挪動我們制作的參考線，把它們分別放在正菱形左右頂點上?！?strong>ctrl +alt + ;】鎖定它們。

    為了進一步效準他們是否對齊，【ctrl +y】切換到輪廓圖，并且打開智能參考線【ctrl +u】，放大視圖查看交點情況，多次【ctrl ++】，確認。

|||

之后的操作我們都要打開智能參考線【ctrl +u】，如果你已經打開了。就不要在關閉它了?！?strong>a】使用直接選取工具，分別點中菱形上、下兩點，豎直拖動到與參考線相交的位置。

    接下來，我們要生成一個六面體?！?strong>ctrl +c】調整過的菱形，【ctrl +b】復制一個。利用設置好的參考線以及智能參考線，拖動復制的菱形至圖1位置，同時再復制一個，挪至圖2位置，并把它制作成參考線。同時【ctrl +2】鎖定最初的菱形，保證我們再操作其他菱形時，它不受到影響。

|||

【a】使用直接選取工具，點中第二個菱形左、下兩點，豎直拖動到與參考線相交的位置。形成新的菱形，圖3 圖4

    更換新第二個菱形的顏色，設置為深一些的綠。同時【ctrl +c】復制第二個菱形，【ctrl +2】鎖定第二個菱形，【ctrl +b】粘貼復制的第三個菱形在第二個菱形的位置。

    tip：【ctrl +v】是把復制的圖形粘貼到畫面中間。

【ctrl +b】是把復制的圖形粘貼到原位置。

【ctrl +f】是把復制的圖形粘貼到最上面。

    鎖定圖形是為了，在制作過程中不干擾進行中的操作。尤其這種在同一位置有多個描點的圖形制作，很容易選擇了其他圖形或不小心挪動了其他的圖形，過于細微的操作，更加要注意精確操作。

    釋放鎖定的圖形，可以用【ctrl +alt +2】快捷方式。

    最后挪動第三個菱形的上、左兩點，利用參考線挪動到指等定位置。更改第三個菱形的顏色。六面體就制作完成了。我們可以轉換到輪廓模式上觀察這些點是否交叉密合，更進一步做到精確圖形。

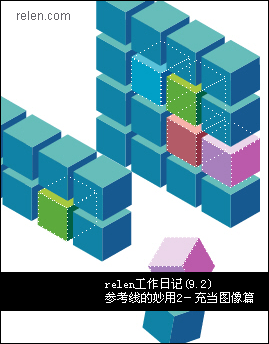

    想要生成如卷首的六面體組合，依舊是利用設置的參考線，以及智能參考線。怎樣？看過之后，你可以把他們直接導入flash或photoshop里，加工完善，感覺不錯吧：）

下面繼續和大家探討有關參考線妙用~~

|||

通過前面的講解，你一定對參考線的操作：制作、釋放、變化、刪除等有了一定的了解。參考線，顧名思義是為了我們在制作圖形圖像是可以參照的線條。不僅僅ai有這個概念，其他的各種軟體均含有參考線的概念，這完全可以說明，它的作用是非常之大的。

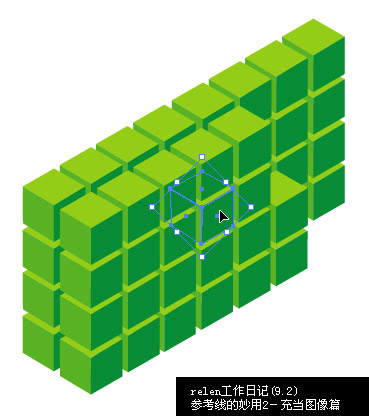

如圖一所示，打開已經做好的六面體陣列，選擇其中的一個六面體，把被選擇的六面體更換為其他顏色，同時象抽屜一樣挪出一部分來。

圖一

步驟如下：

1，  把選中的六面體，【 ctrl + c 】【 ctrl + v 】 拷貝一份復制到其他位置。

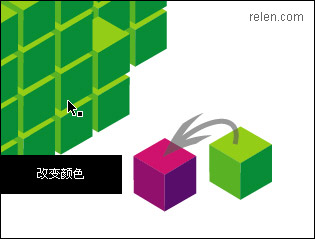

2，  把復制的新六面體，改變?yōu)槠渌伾?。如圖二

圖二

3，  現在要做的是把新的六面體挪回到六面體陣列里。想要依舊對齊物體，看起來就沒那么容易了。怎么辦呢？其實很簡單，如果你還記得參考線的制作。那么跟著relen，只需要2個步驟。

4，  重新選中陣列中你打算改變顏色的六面體（圖一），選擇菜單：視圖>參考線>制作參考線 或者使用快捷鍵 【 ctrl + 5 】，這時被選中的六面體消失了，變成了參考線。

圖三

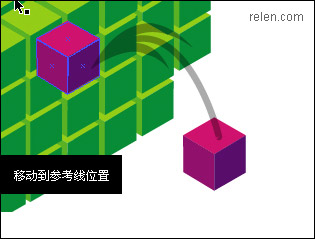

5，  拖動改變?yōu)榧t紫色的六面體，很輕松的放置到了第四步驟中六面體形狀的參考線位置。

圖四

|||

6，  點選應壓住紫紅色六面體的其他三個六面體，點擊右鍵選擇菜單：調整>移至頂層 快捷鍵是【 ctrl + shift + ] 】 同時把他們放置在最前面。

圖五

7，  重復上述操作，把其他的被壓住的六面體挪上最上層。

8，

圖六

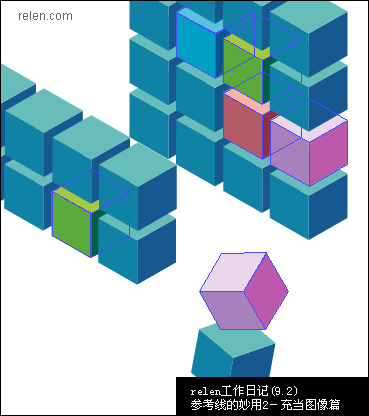

9，  暫時先不要去掉六面體形狀的參考線，作用在于挪動紫紅色六面體，外移時，30度邊對齊。這樣便可以做到，象抽屜式的拉出一個六面體了。

圖七

10， 隱藏參考線后，效果就出來了。這個時候的六面體陣列的空間結構就是很精準的了。

|||

從上述的例子中，我們可以了解到，任何物體均可以生成參考線，這樣可以靈活的進行繪圖制作等，即方便還可以做到精準。但是注意一點，物體制作為參考線，物體并不是真正消失了，當你釋放它的時候，它還會還原出來。

參考線的優勢不僅僅是這些，例如圖八中的參考線，relen用hypersnap-dx屏幕截圖，把參考線充當為圖象，一同抓拍下來，打算到photoshop中繼續完成排版等其他效果?？墒翘m色的參考線，不符合我的要求。

圖八

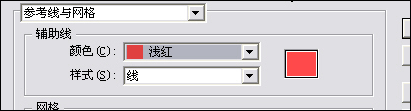

【 ctrl + k 】打開預設選項中的參考線與網格面版（圖九），你可以更改參考線的兩種設置：顏色與樣式。

圖九

圖十

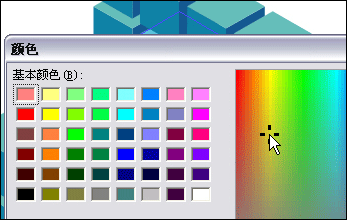

查看預置中沒有適合的顏色，選擇其他，調出色彩面版，可以任意選擇你想要的色彩。同時把線樣式改為點樣式，如圖十一，恩!恩!就是relen想要的效果。雖然拿參考線替代的線條，完全可以制作出來，但是通過這種方式，簡單且快速達到自己的要求，也未嘗不是一種巧妙的技巧。

關于參考線的秒用，通過relen這兩篇文章，應該可以給你帶來一些引發式思考，也許你很快就會有更多的秒用^^。

圖十一
