在國外的站點上經常可以看到老外們運用六面體制作的flash或壁紙，六面體制作起來十分簡單，但是想制作出比較規矩的六面體還需要一點小技巧。下面就隨著relen的工作流程看看illustrator中如何運用參考線制作嚴謹?shù)牧骟w。

|||

    啟動illustrator后【ctrl +n】新建一個文件，【m】選擇矩形工具。點住【shift】在畫板上繪制一個正方形。

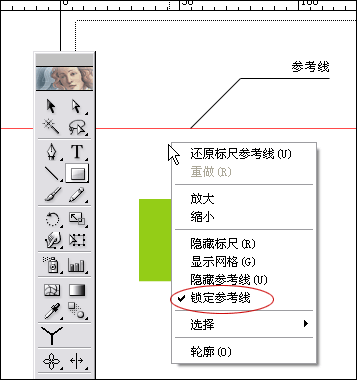

    【ctrl +r】打開標尺，從水平標尺區拖拽出一條參考線。在畫板上點擊右鍵，如果看到鎖定參考線選項被選中，把它關閉。我們就激活了參考線。

     tip： 打開或關閉鎖盯參考線選項，可以選擇【ctrl +alt + ;】進行切換。

    【v】選擇選取工具，選中剛剛生成的參考線，任意上下拖動它。把它拖拽到我們所需要的位置上。

    再次選中這條參考線，選中后點右鍵，在下拉菜單中，點擊釋放參考線選項。釋放這條參考線。也可以通過快捷鍵【ctrl +alt + 5】達到同樣的效果。

    釋放后的參考線，消失了？如果你找不到它，就在原位置用選取工具找找，因為釋放后的參考線沒有填充或勾邊，只要給它添上黑色勾邊，它就顯示出來了。同時，你將看到原本的參考線現在變成無限伸長的一條直線，這樣線段用來干嗎？

|||

    所有奧秘都在都在這條無限伸長的線段里！這樣的線段可以旋轉，我們就可以改變參考線的角度了！

    旋轉物體的方式有幾種，這里要注意的是。我們使用變換面版，因為在面版中填寫數值，這個做法可以達到精確的旋轉角度。

    選種這條線段，激活變換面版，在旋轉角度的位置上填寫30數值，確定后，線段旋轉成功?！?strong>ctrl +c】這線段，然后【ctrl +v】復制一條。之后我們再次把它們重新制作為參考線。在畫板上點擊右鍵可以看到下拉菜單中的制作參考線選項點擊它們，我們也可以通過快捷鍵【ctrl +5】達到同樣的效果。

把之前生成的正方形圖形【shift】旋轉45度后形成菱形，同時挪動我們制作的參考線，把它們分別放在正菱形左右頂點上?！?strong>ctrl +alt + ;】鎖定它們。

    為了進一步效準他們是否對齊，【ctrl +y】切換到輪廓圖，并且打開智能參考線【ctrl +u】，放大視圖查看交點情況，多次【ctrl ++】，確認。

|||

之后的操作我們都要打開智能參考線【ctrl +u】，如果你已經打開了。就不要在關閉它了?！?strong>a】使用直接選取工具，分別點中菱形上、下兩點，豎直拖動到與參考線相交的位置。

    接下來，我們要生成一個六面體?！?strong>ctrl +c】調整過的菱形，【ctrl +b】復制一個。利用設置好的參考線以及智能參考線，拖動復制的菱形至圖1位置，同時再復制一個，挪至圖2位置，并把它制作成參考線。同時【ctrl +2】鎖定最初的菱形，保證我們再操作其他菱形時，它不受到影響。

|||

【a】使用直接選取工具，點中第二個菱形左、下兩點，豎直拖動到與參考線相交的位置。形成新的菱形，圖3 圖4

    更換新第二個菱形的顏色，設置為深一些的綠。同時【ctrl +c】復制第二個菱形，【ctrl +2】鎖定第二個菱形，【ctrl +b】粘貼復制的第三個菱形在第二個菱形的位置。

    tip：【ctrl +v】是把復制的圖形粘貼到畫面中間。

【ctrl +b】是把復制的圖形粘貼到原位置。

【ctrl +f】是把復制的圖形粘貼到最上面。

    鎖定圖形是為了，在制作過程中不干擾進行中的操作。尤其這種在同一位置有多個描點的圖形制作，很容易選擇了其他圖形或不小心挪動了其他的圖形，過于細微的操作，更加要注意精確操作。

    釋放鎖定的圖形，可以用【ctrl +alt +2】快捷方式。

    最后挪動第三個菱形的上、左兩點，利用參考線挪動到指等定位置。更改第三個菱形的顏色。六面體就制作完成了。我們可以轉換到輪廓模式上觀察這些點是否交叉密合，更進一步做到精確圖形。

    想要生成如卷首的六面體組合，依舊是利用設置的參考線，以及智能參考線。怎樣？看過之后，你可以把他們直接導入flash或photoshop里，加工完善，感覺不錯吧：）

下面繼續和大家探討有關參考線妙用~~
