illustrator 圖表工具詳解
　　在本教程中我們這里我們使用illustrator 10，以一個實例貫穿始終，講解最基本的圖表工具應用。
　　 illustrator 10的圖表工具功能很多，并且十分強大，本文只是簡略講述了制作簡單圖表的基本方法，更多的精彩還有待于大家進一步探索。

六、圖表數值軸的位置

　　除了餅圖和雷達圖，其他圖表一般都可以改變數值軸的位置：比如將y軸放置在圖表的左邊，右邊，上下方，還是左右邊都有。

　　對于柱形圖和重疊柱形圖，折線圖和面積圖，根據此類圖表特點，可以選擇將數值坐標軸放在左邊右邊或者兩邊都有。

　　對于散點圖，可以選擇在左邊或者兩邊。

　　對于條形圖和重疊條形圖，可以選擇在頂部，底部和兩者兼有。

　　對于雷達圖，則只有一個選擇：在所有邊。

　　以最常見的柱形圖為例，簡述一下如何更改數值軸的位置。

　　選擇整個柱形圖，雙擊圖表工具圖標，value axis下拉列表選項中可以選擇on left sides(左邊) on right sides（右邊） on both sides（兩邊）。

　　按上述設置選擇不同圖表數值軸的合適位置后，可以作出不同效果的圖表。

七、更改圖表數值軸的刻度

　　默認情況下，圖表的兩側（如左右兩側）的刻度數值是一樣的。那么能否設置成不同數值刻度呢？答案是肯定的。

　　請看具體操作：

　　 1. 用組選擇工具選擇一組數據及其圖例框（如果選擇錯誤，后面的操作就無效啦）。

　　 2. 從圖表選項下拉列表中選擇左邊或者右邊坐標軸，對柱狀圖，散點圖，面積圖和重疊柱形，可以選擇在左側或者右側，對于條形圖和重疊條形圖，可選擇在下方或上方。

　　 3. 選中override calculated選項，對刻度指定適當地數據后單擊ok 。

　　如圖7是為柱形圖設置兩軸不同刻度后結果。

圖 7

八、不同圖表類型的混合使用

　　使用圖表時，可在同一圖表中組合應用不同的圖表類型。比如用條形圖表示一部的銷售額，用折線圖表示二部的銷售額，用不同類型圖表表示其他組的數據…

　　要注意的是，在所有的圖表類型中，散點圖表不能和其他的圖表同時組合應用。

　　 1. 用組選擇工具選中一組數據及其圖例，雙擊圖表工具按鈕，從對話框中選擇適當圖表類型，并設置好相關選項。

　　 2. 用組選擇工具選中其他一組或者多組數據及圖例，用上述方法更改其圖表類型。

　　 3. 單擊ok更新圖表。

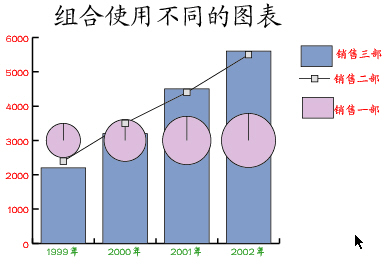

　　如圖8為柱形圖和折線圖的組合使用。
