三、性能加強的工具

· 橡皮擦和刻刀工具的增強

　　橡皮擦和刻刀工具的應用范圍擴大了，可以應用于矢量圖形，也可以應用于位圖圖象。

　　　eraser tool（橡皮擦工具）

　　使用該工具在對象上拖動，可擦去對象內部的某些部分。如果是矢量圖形，被破壞的路徑會自動封閉。圖象則處理前后屬性不變。

　　方法如下：

1. 使用pick tool（選取工具）選定需要處理的圖形；

2. 從工具箱中shape（形狀）工具的級聯菜單中選擇eraser tool；

3. 拖動鼠標即可擦除；

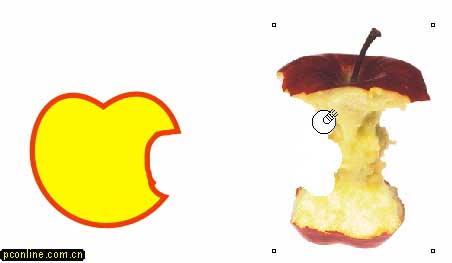

圖23 使用eraser工具應用于矢量圖和位圖的效果

4. 可以在屬性欄的 增量框中設置橡皮擦工具的寬度；

5. 按下 按鈕可在擦除時自動平滑擦除邊緣，而按下 按鈕則可切換橡皮擦工具的形狀

三、性能加強的工具

· 橡皮擦和刻刀工具的增強

　　knife tool（刻刀工具）

　　使用knife tool（刻刀工具）可以將對象分割成多個部分。如果被切割的對象是矢量圖形，則被破壞的路徑會因選用刻刀類型的不同而產生不同的變化。

　　切割矢量圖的操作如下:

1. 在工具箱中選中knife tool；

2. 在屬性欄中選擇 按鈕；

3. 將鼠標移動到圖形對象的輪廓線上，分別在不同的截斷點位置單擊；

4. 此時可看到圖形被截斷成了兩條非封閉的曲線，且原有的填充效果消失；（圖24 上）

5. 在屬性欄中選擇 按鈕；

6. 將鼠標移動到圖形對象的輪廓線上，分別在不同的截斷點位置單擊，此時看到圖形被截斷成兩個各自封閉的曲線對象；（圖24 下中）

7. 也可以用拖動的方式來切割對象，不過在切割處會產生多余的節點，并且得到不規則的截斷面；（圖24 下左）

8. 如果同時按下 和 按鈕，則可將該對象生成為一個多路徑的對象。（圖24 下右）

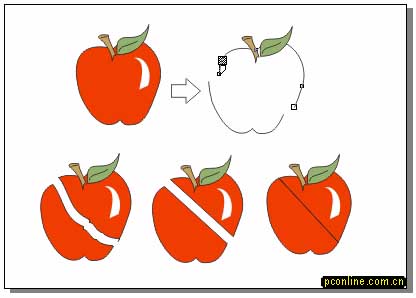

圖24 使用刻刀工具的切割矢量對象的不同效果

　　切割位圖的操作要簡單得多:

1. 調入位圖對象，并保持選取狀態；

2. 在工具箱中選中knife tool；

3. 將鼠標移動到位圖選取框的邊緣，待光標變成了豎立刻刀形狀時，按下鼠標左鍵并拖動鼠標；

4. 當拖到位圖選取框的另一邊緣，且光標變成豎立刻刀形狀時，釋放鼠標，位圖被切割成兩半。

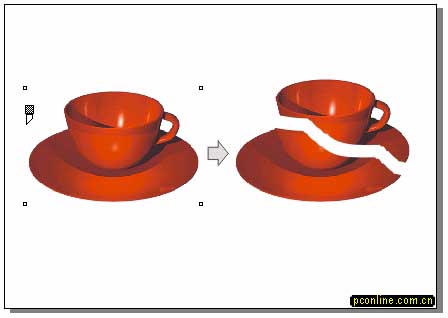

圖25 使用刻刀工具切割位圖圖形對象的效果
