三、性能加強的工具

· 新增basic shapes tool (基本圖形工具)

　　為了使用戶在短時間內創建復雜的圖形對象， coreldraw 10 新增了一組工具basic shapes tool (基本圖形工具)。在這組工具的圖庫中預存了許多圖形對象，如箭頭、星形、插圖框及流程圖框等，用戶只需選擇相應的圖形對象后，在繪圖頁面中拖動鼠標即可。

　　下面我們就通過對（圖7）所示的流程圖的繪制，來熟悉這組工具的性能。



圖7 流程圖

　　繪制流程圖的簡單步驟如下：

1. 在pick（選?。┕ぞ邔傩詸谥袉螕?img src="/d/file/p/2024/09-12/3d0d9b49b7eb702d7bd1049a932b2c16.jpg"> 按鈕，將繪圖頁面設置為橫放；

2. 在工具箱中選定 basic shapes tool (基本圖形工具)；

3. 單擊屬性欄中的 perfect shapes （圖形庫）按鈕，在彈出的菜單中選擇需要的形狀；



圖8 perfect shapes （圖形庫）

4. 在繪圖頁面上拖動鼠標即可繪制出所選的圖形；

　　技巧：通過調節對象中的菱形和方形節點，可改變該圖形的形狀及大小。

5. 在屬性欄的（線條樣式）和（線條寬度）下拉選項框中設置圖形線條樣式和寬度

6. 單擊 basic shapes tool (基本圖形工具)按鈕右下角的導角，即彈出該組工具中其他的幾個工具,分別是 arrow shapes（箭頭圖形）、 flowchart shapes（流程圖框）、 star shapes（星形）及 callout shapes（插圖框）工具。



圖9 基本圖形工具級聯菜單

參數解釋： basic shapes tool (基本圖形工具)組中其余的工具圖形庫展示。

　　　
　　　
圖10 箭頭圖形庫　　 圖11 流程圖庫 　　圖12 星形圖庫 　　圖13 插圖框庫. 選擇相應的圖形工具繪制好流程圖的各元素圖框；

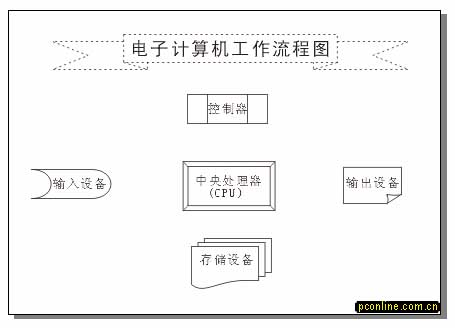

圖 14 流程圖的各元素圖框

8. 選定 arrow shapes（箭頭圖形）工具繪制“中央處理器”圖框與“輸入設備”、“輸出設備”及“存儲設備”圖框之間的連接符號；

9. 從工具箱中的 freehand（手繪）工具的級聯菜單中選擇 interactive connector tool（交互式連接工具），繪制“控制器”圖框與“輸入設備”、“輸出設備”及“中央處理器”圖框之間的連接線。

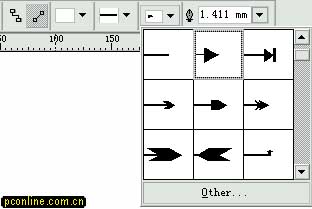

10.在start arrowhead selector（起始箭頭）下拉列表框和end arrowhead selector（終止箭頭）下拉列表框中設置連接線起始端的箭頭和終止端的箭尾的形狀；



圖15 箭頭下拉列選框

　　注意：在使用interactive connector tool（交互式連接工具）的時候，只允許從一個沒有與其他對象連接的對象出發進行連接。但coreldraw卻允許多個對象連接。
