這篇教程主要是講解coreldraw的交互式變形工具，沒有很高深的技巧，比較適合剛開始探索coreldraw的朋友。原教程配圖比較簡略，為了大家盡快掌握主題技巧，不會為一些細瑣問題所困擾，我加入了一些過程圖，希望對讀者有所幫助。

　　另：雖然文章中用的是coreldraw 11，但對coreldraw 12也同樣適用。

　　coreldraw 11的交互式變形工具在控制對象變形方面的效果非常理想，并且在變形的整個過程中對象都保持著矢量特性。在coreldraw 11中，你可以應用數種不同類型的變形，讓對象從細微改變到面目全非，而這都要感謝那些作為每種類型變形基礎的復雜精確的運算。

理解變形效果

　　在我們開始復雜范例以前，先讓我們來增加一些理解，這些變形是如何作用于背景上那有限的信息的。和coreldraw 11的其它效果一樣，變形通過交互式變形工具來實現的。你會在工具箱中和其它交互式工具一起找到它。在使用這個工具時創建效果時，其結果是動態的，所以它在應用后還能保持原對象的所有屬性不會丟失，并可隨時編輯，儲存為自定義的變形預置，在對象間復制，或清除變形等等。

　　下面一些知識會在摸索變形效果時給你一些幫助。首先，你可以對單個對象多次使用變形效果，也就是說每次變形都建立在上一次效果的基礎上。一旦你的對象上存在一種變形，你可以在再次進行時清除它，或是復制變形屬性，應用于其它對象上。對象的路徑情況（包括組成形狀的節點數量），決定了變形結果的基本形狀。此外，你可以在屬性欄中選擇三種基本變形模式，每種模式都決定了不同的變形效果。

　　雖然難以計數的變化和雜亂的結果讓變形工具看起來似乎難以操作，但實際上，你可以擺脫花費多達數小時創建效果圖的苦惱，馬上輕松起來。為了體驗這些可能曾被你忽視的功能，今天，我們就來創作一些簡單對象，然后用它們組成一副簡單的作品。（圖00）

圖00自然變形

　　交互式變形工具很擅長快速模擬自然或有組織的路徑效果，在下面的例子中，你將看到它是如何完成那些手工難以繪制的效果的。

　　讓我們從創建一個花朵對象開始，再來慢慢研究相關的變化。

　　1.首先，用橢圓工具在繪圖頁面上繪制一個直徑大約3英寸左右的橢圓。在繪圖時按下ctrl鍵，強制橢圓為正圓形。完成這個圓形，在它處于被選擇的狀態下，按下屬性欄中的convert to curves（轉換為曲線）按鈕，將圓形轉換為曲線狀態，消除對象的橢圓屬性。使用挑選工具，右鍵點擊并將這個對象拖動到一旁，創建一個副本。這個副本將作為后面變形時的參照模板。

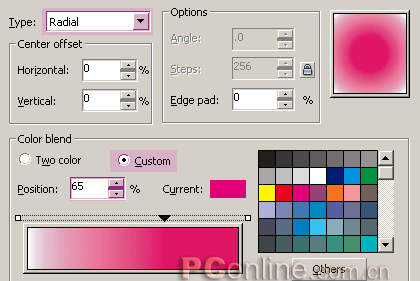

　　2.選擇圓形曲線的原件，下面我們要用一種自定義的徑向漸變對它填充顏色。當然，你可以使用交互式填充工具，但要快速有效的填充，按f11打開填充對話框是個更好的選擇。在填充類型中選擇radial，將顏色調和由默認的雙色改變?yōu)樽远x模式，接著改變自定義填充的選項：將位置為0的顏色設為白色，位置為100的顏色設為100％洋紅。然后在65％的位置上雙擊新增一個顏色標簽，將顏色也改為100％洋紅。確定應用填充后，移除所有的對象輪廓屬性。（圖01）

圖01

　　3.選擇交互式變形工具，在屬性欄中選擇zipper（拉鏈變形）模式。將振幅和頻率分別設為17和4，點擊smooth distortion（平滑變形）按鈕用以上設置進行平滑變形。這會在圓形的邊緣上增加一點輕微的波浪效果。（圖02）

圖02

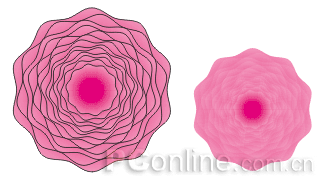

　　4.對那些同心的花瓣，我們可以創建中心相同的對象副本。為快速創建第一個副本，選擇挑選工具，稍稍向?qū)ο笾行耐蟿?dòng)任一個角控點的同時按下shift鍵，點擊鼠標右鍵就可以創建副本。在這里，shift鍵的作用時保證按比例縮放對象。重復這個過程來創建足夠的副本，填滿花朵中心區域（在我們的例子中差不多有13個副本）。然后隨機地輕微旋轉一些對象副本來偏移它們（如圖03中黑色輪廓所示）。使用挑選工具可快速旋轉任何對象，你可以雙擊任何選擇對象進入旋轉、拉伸模式，拖動任意角旋轉手柄來旋轉對象。（圖03）

圖035.接下來，我們要對剛才建立的圓形模板依次進行一系列的變形。使用交互式變形工具，選擇拉鏈變形模式，點擊隨機變形按鈕，將振幅和頻率分別設為30和5，按下回車鍵進行變形，如圖04左邊所示。然后選擇推拉變形模式，將變形振幅值設為20，確定，完成變形
